Selga 402 -1972
A rádiót a Szovjetunióban , Rigában gyártották , ma Litvánia . A három R betü = RRR = Rigas Radio Rupnica . Nyolc tranzisztorral megépített hosszú és a középhullám sáv vételére alkalmas rádió. Elég érzékeny és feltűnően nagy hangerejű készülék.
Orosz szokás szerint a hátára került a hullámváltó. Az angol felirat pedig arról árulkodik, hogy exportra készült .

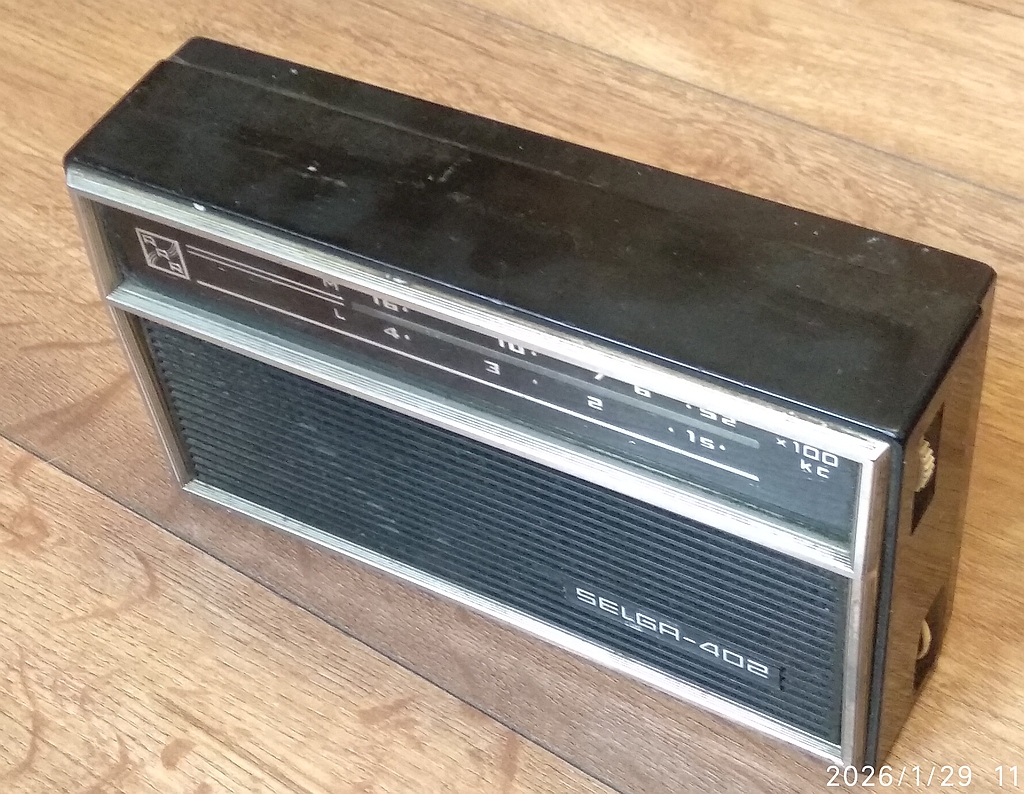

Így néz ki 3D - ben :-)

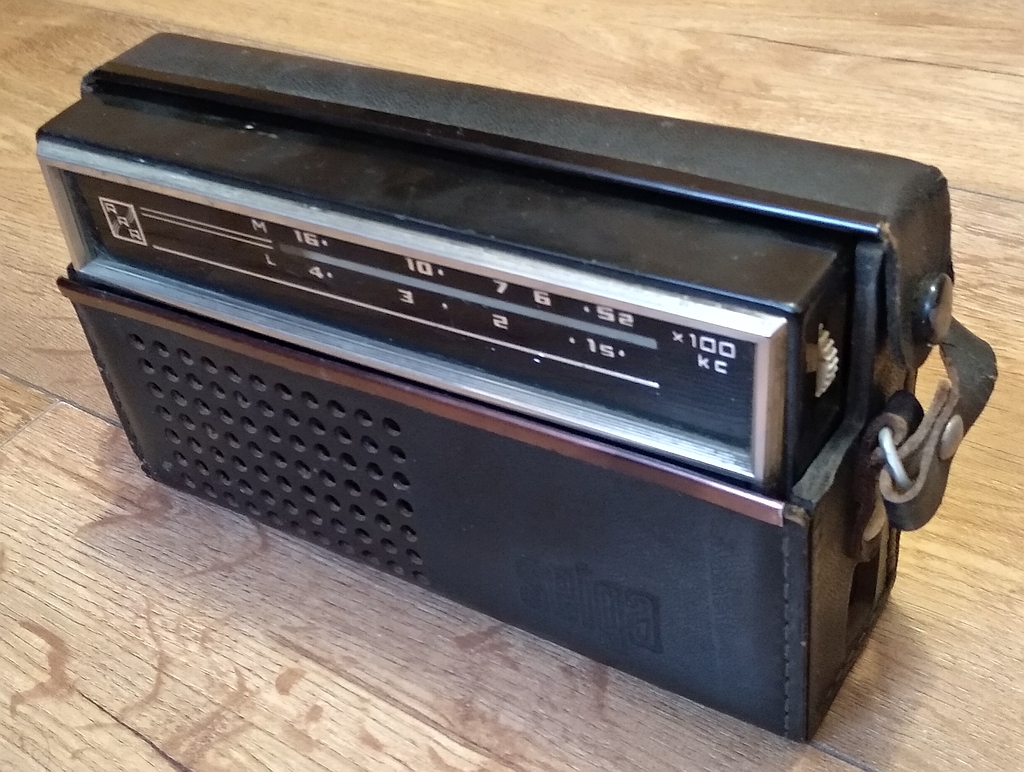

A kor divatja szerint, bőrtokkal is felruházták :

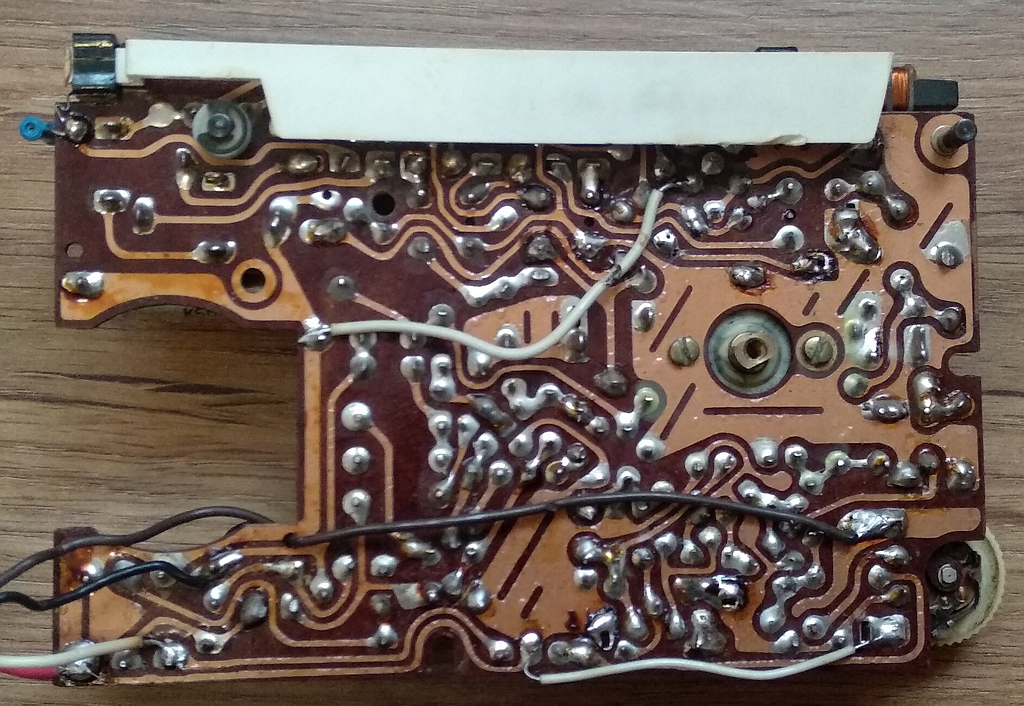

Ime a forrasztási oldal ,a skála rendszer nélkül. Kissé kucifántos levenni az egész szerkezetet, de szükséges , ha javítani akarjuk :
A javítás végeztével, néhány káromkodás után , visszakerült minden a helyére :-) :

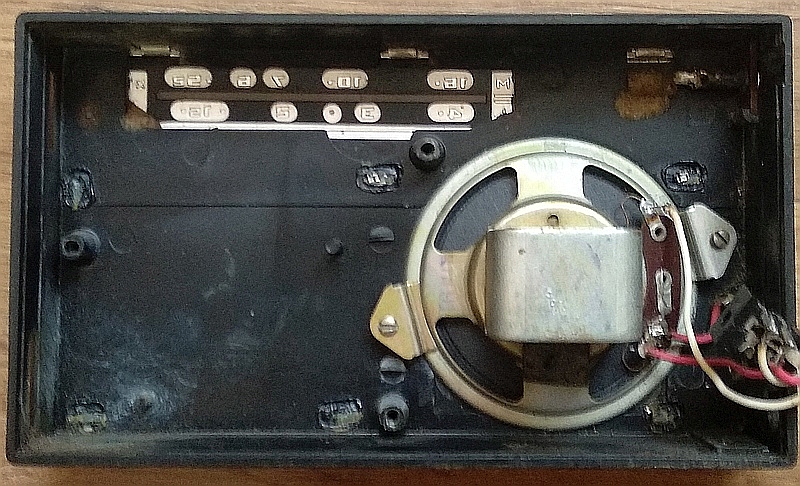

Az alaplemezt hiányában ,így néz ki a puritán valóság ,a nagy méretű hangszóróval :

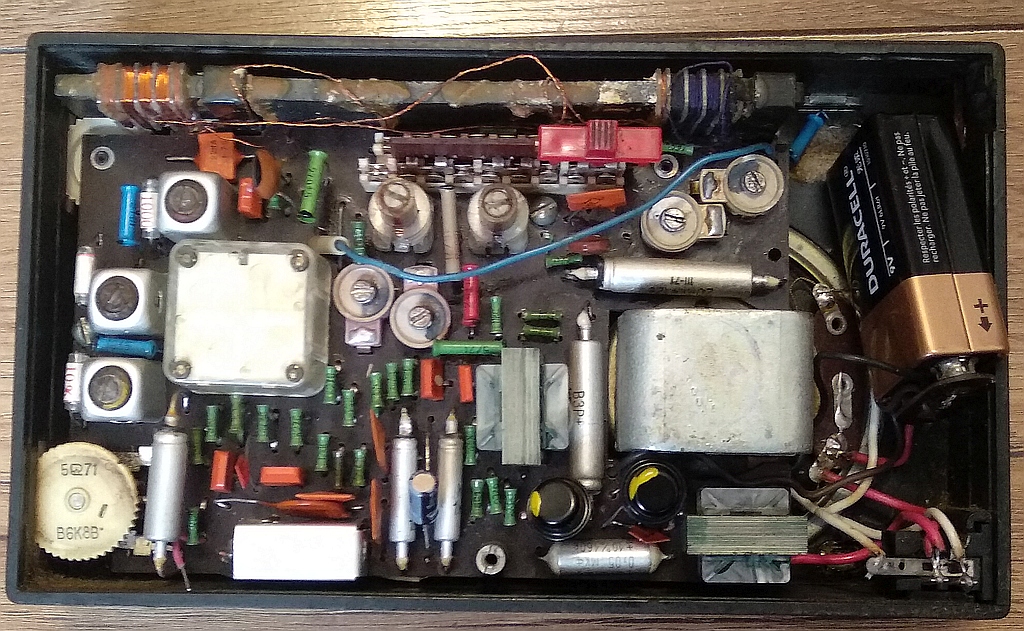

Minden kezd a helyére kerülni :

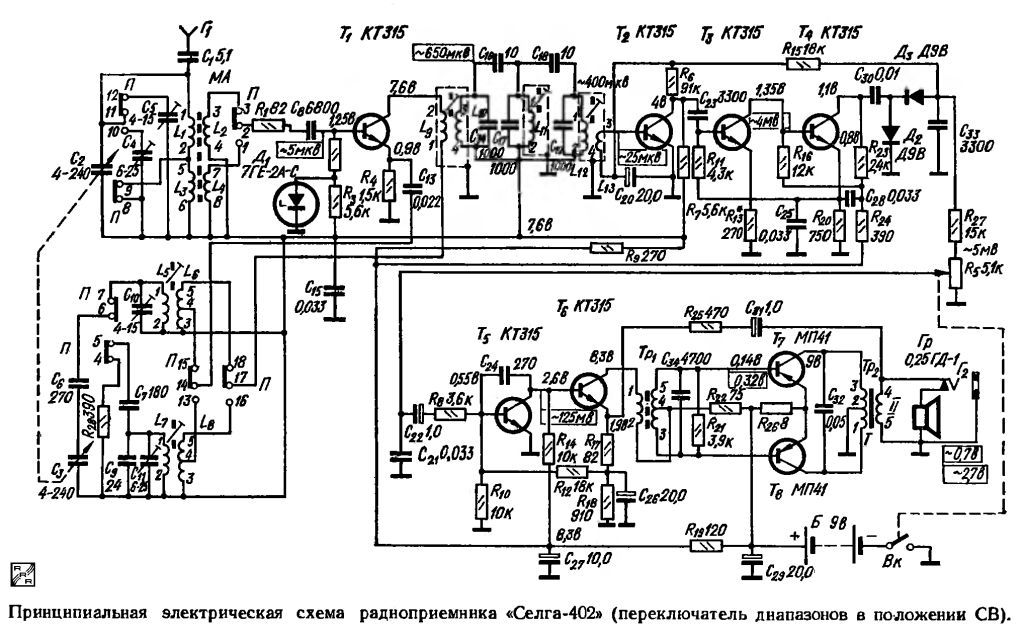

És ime a rajz. Itt is van egy csavar . A KF erősítőben ,a szokásos két tranzisztor helyett három tranzisztort alkalmaztak ...és mindezt azért ,mert elhagyták az utolsó KF transzformátort. Így az egész szelektivitás , az erősítő elején levő koncentrált sávszűrőre hárul. Az erősítő végén pedig feszültség kétszerező demoduláció került beépítésre . A hangfrekvenciás erősítő már kevés meglepetést tartalmaz. Az egész rádió npn szilicium tranzisztorral van megépítve, de a két végtranzisztor mégis germánium . Érdekes elgondolás , nem igazán értem a logikáját. Müködik ? Igen, müködik...tehát ne akadékoskodjak :-) .
