Soubrette - 1960

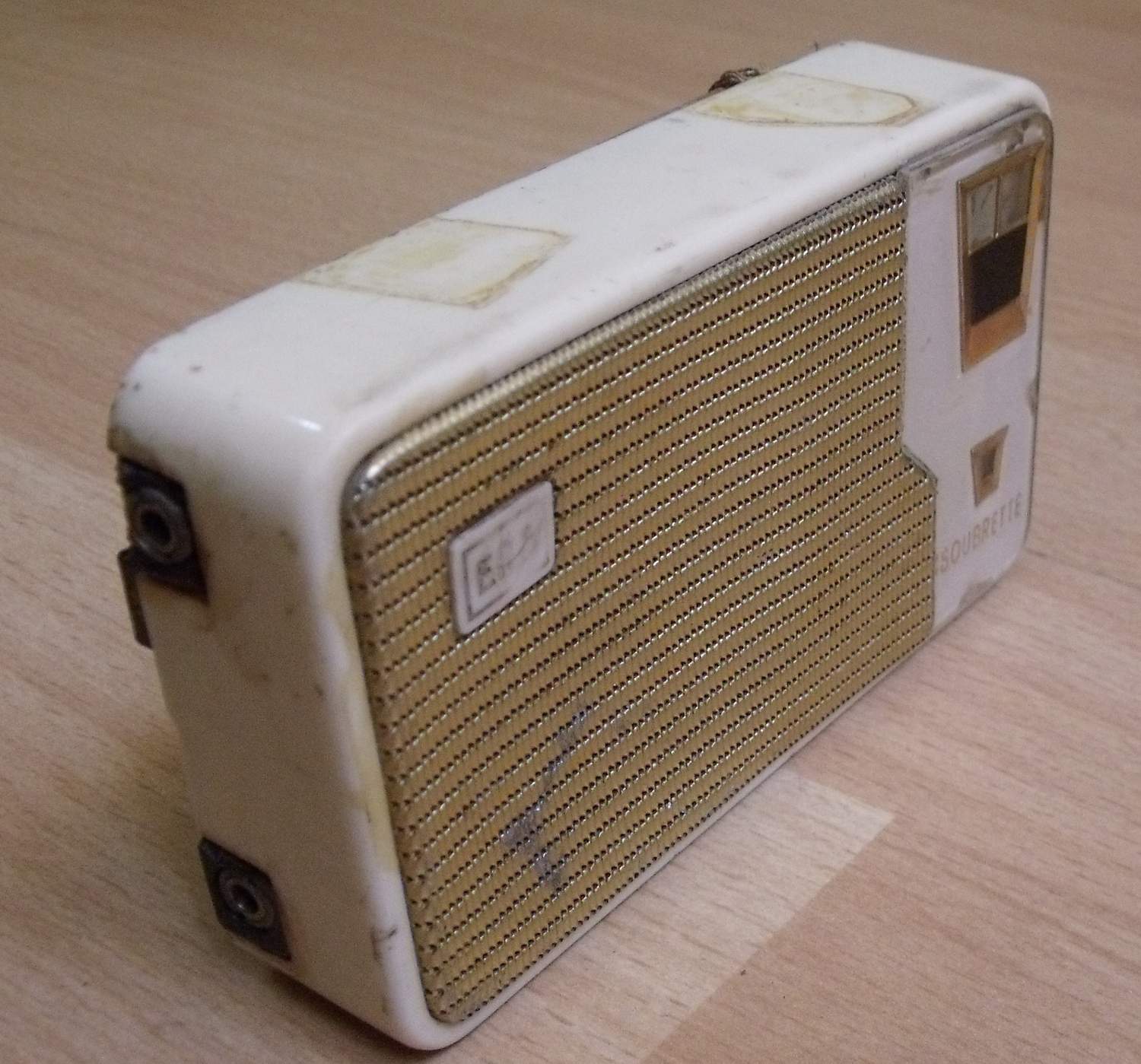

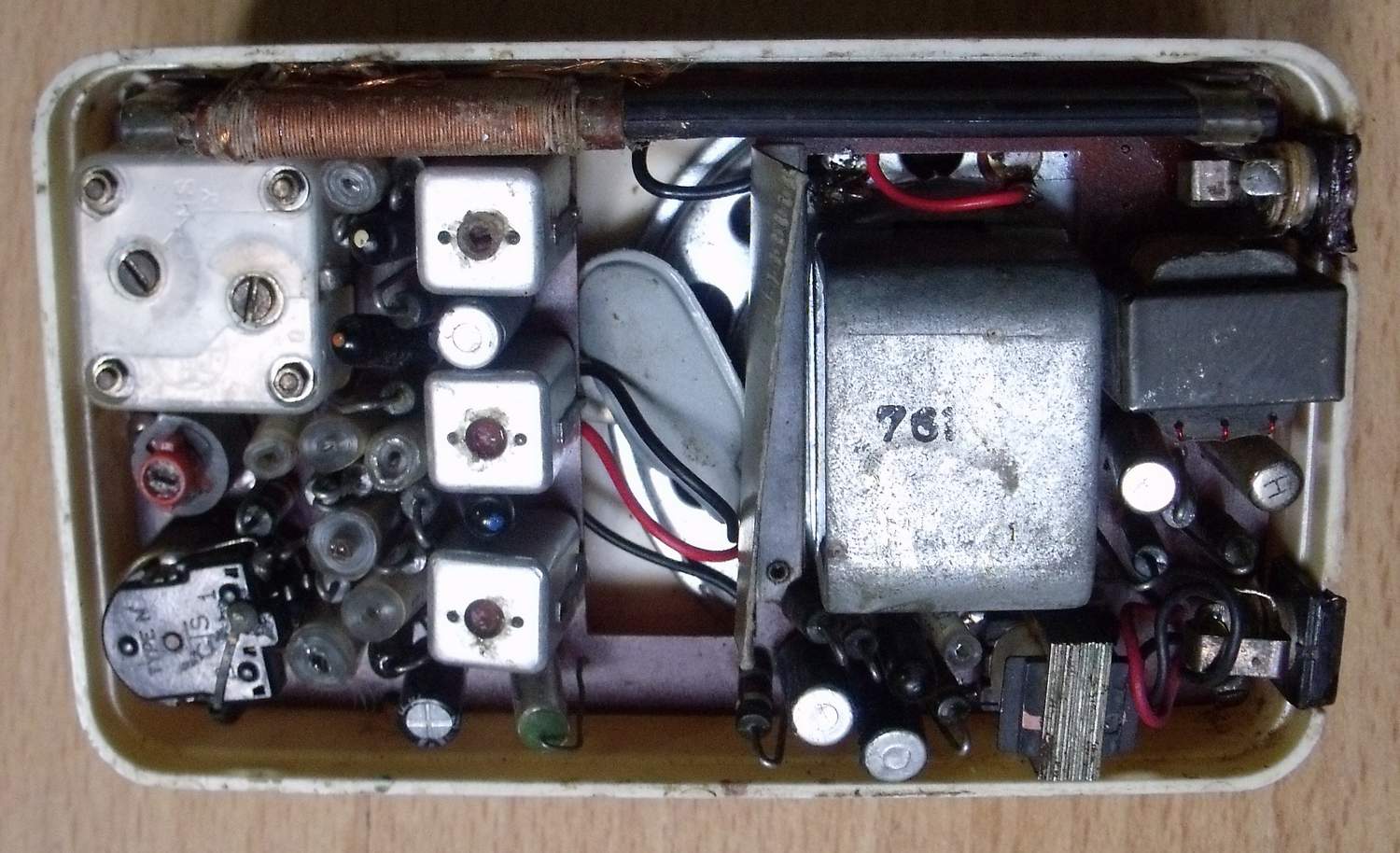

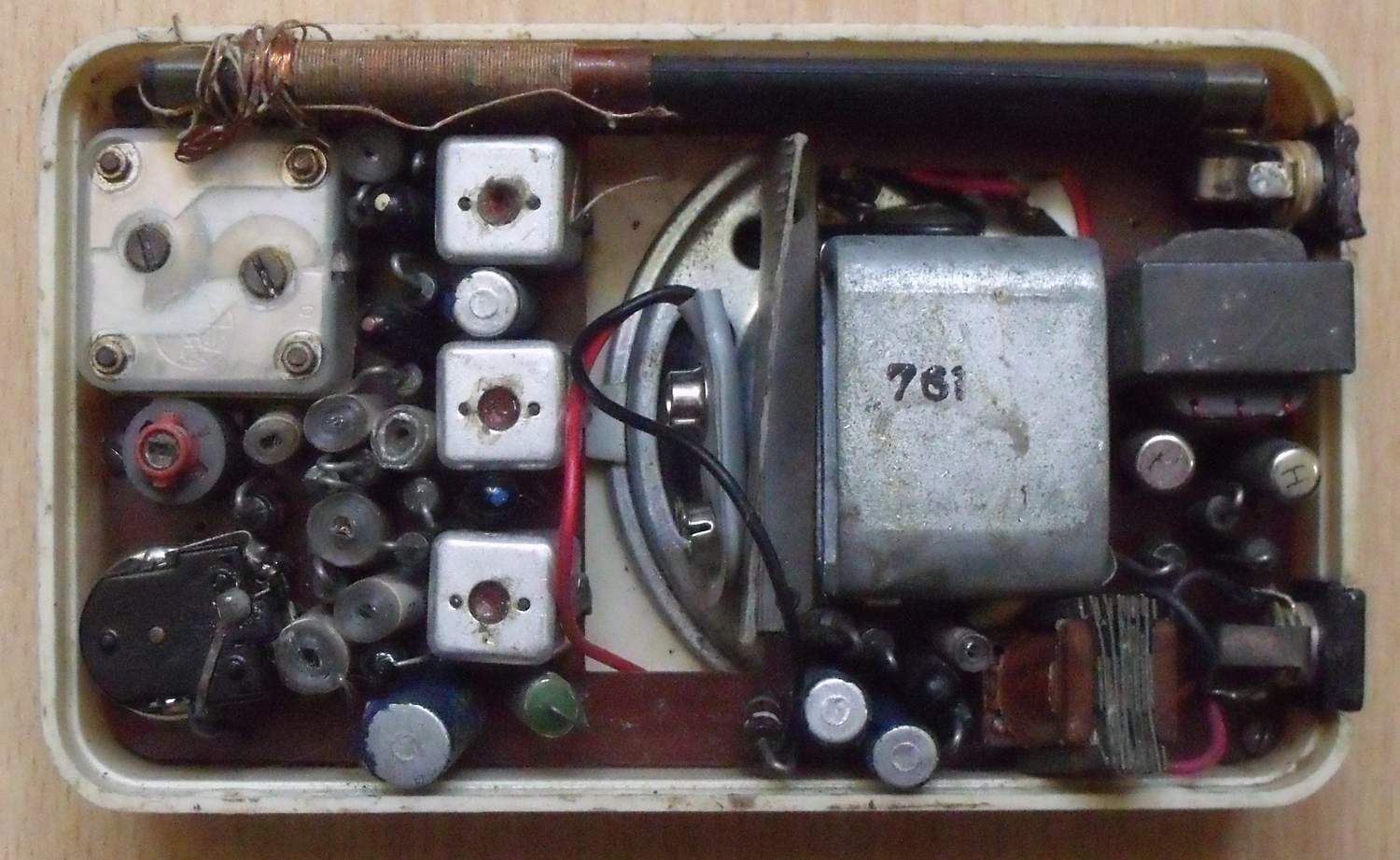

Nos, ezidáig ez az első olyan bemutatott rádió, amely nem müködik. Nem mintha olyan bonyolult készülék lenne amibe nem lehet életet lehelni, viszont nem hogy kapcsolási rajzot,de semmit sem kaptam róla a neten. Ráadásul a hátlapja is hiányzik. Először azt hittem, hogy olasz a szentem, de utána kaptam egy ilyen nevű lámpás rádiót, amely német gyártmány. Ha valaki tud róla valamit, megkérem írja meg. Középhullámu készülék, a stílusa szerint '50 - es évek vége, '60-as évek legelején gyárthatták. Használt tranzisztorok : OC44. OC45, OC45, OC75, OC72, OC72.

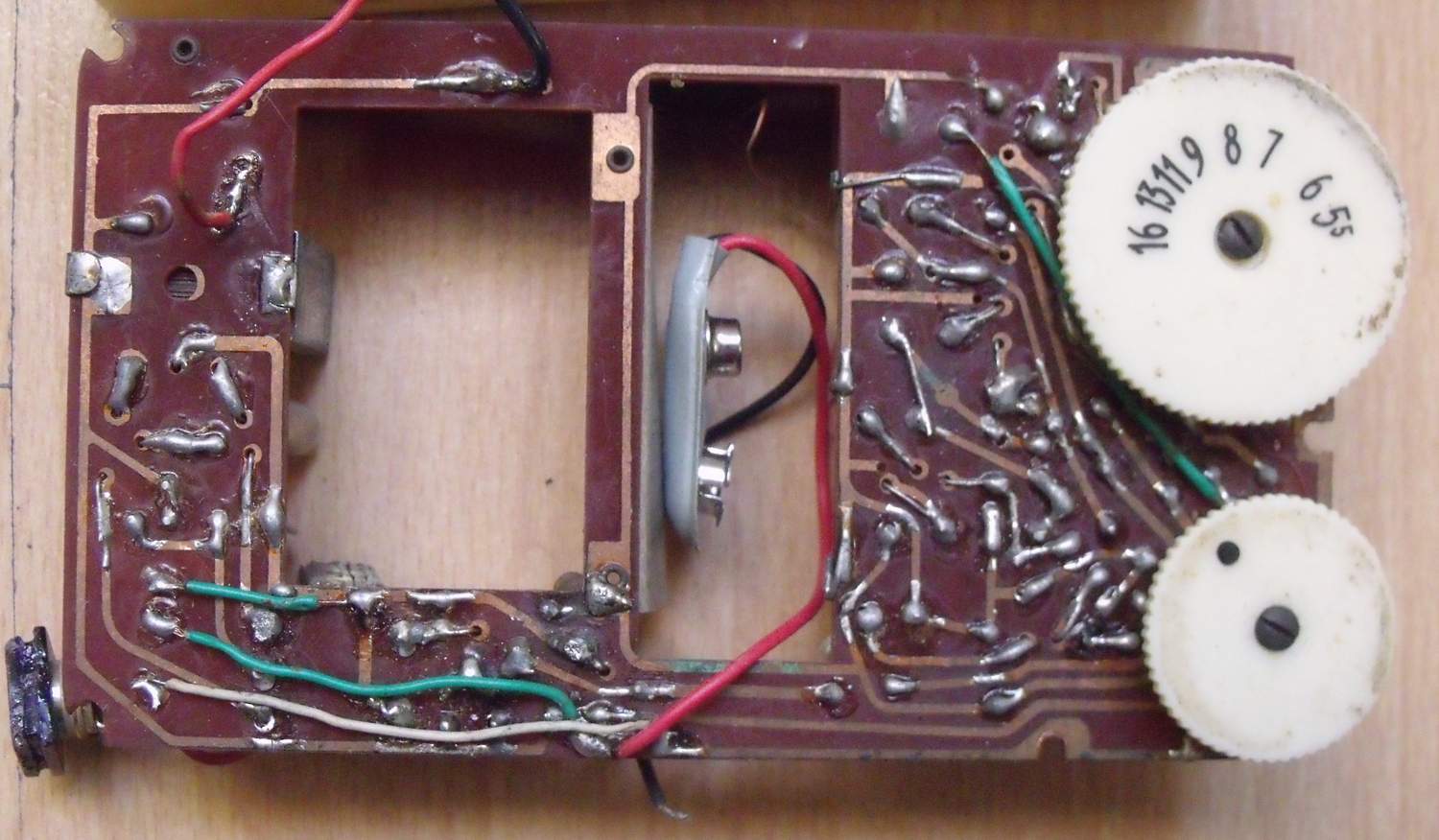

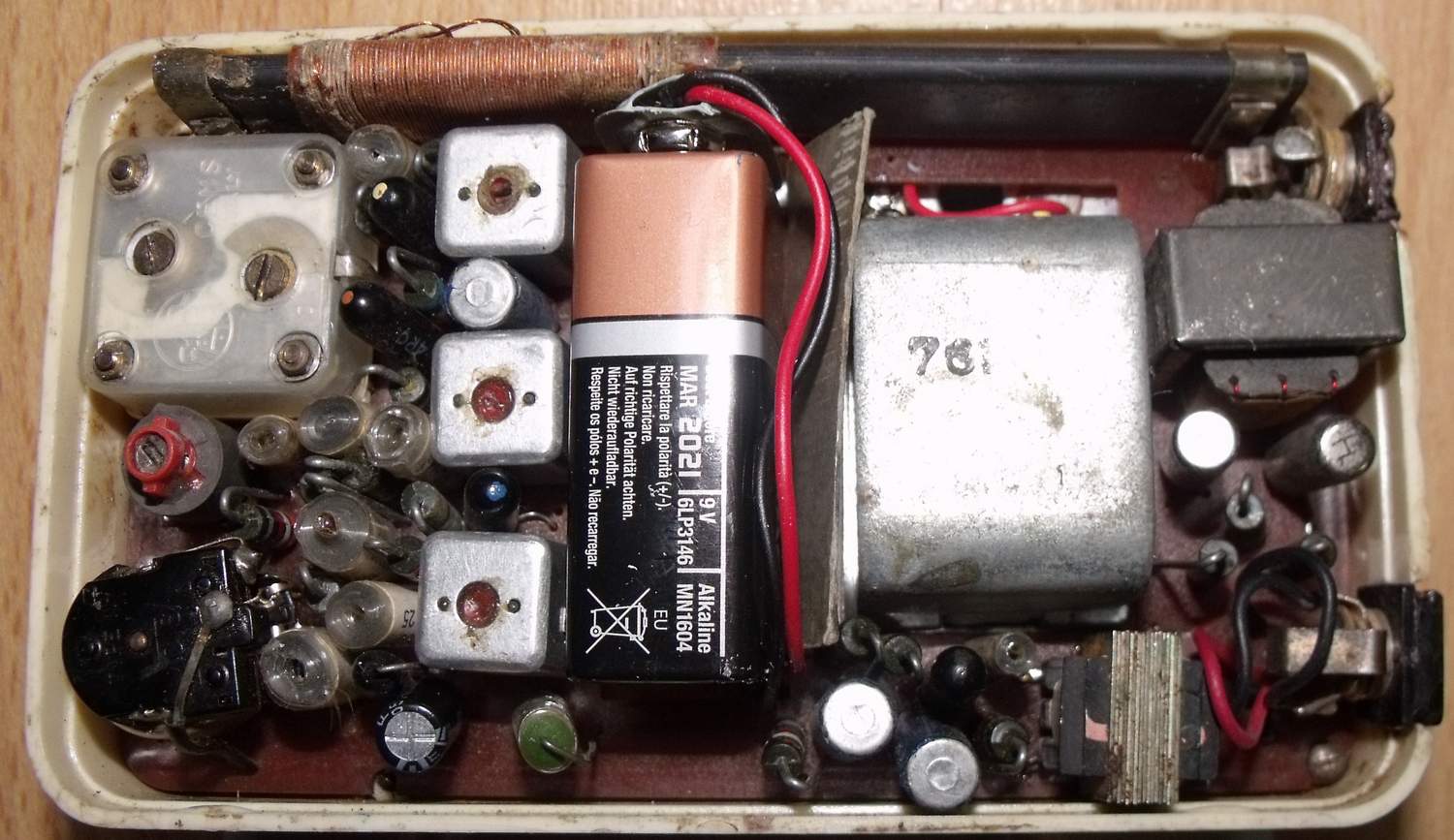

Közben eltel kb. három hét, de annyira zavart, hogy nem müködik a rádió.....és a kiváncsiság , hogy milyen baja lehet, hogy rááldoztam egy délutánt , hogy rendbeszedjem . Most már jól müködik.... sőt...lévén , hogy csak hat tranzisztorral gyártották, minden várakozásomat fölülmúlta. Elég sok baja volt : - a fázisfordító trafó szakadt, a ferritrúdon levő tekercs végei leszakadva,a nyákon szakadások, és egy kiszárdt elkó, aminek hijján nagyon gerjedt. A fázisfordító trafót nem tekercseltem újra, hanem egyet " kölcsönöztem " egy donornak kinevezett Sokolból. Na , itt van a már müködő rádió:

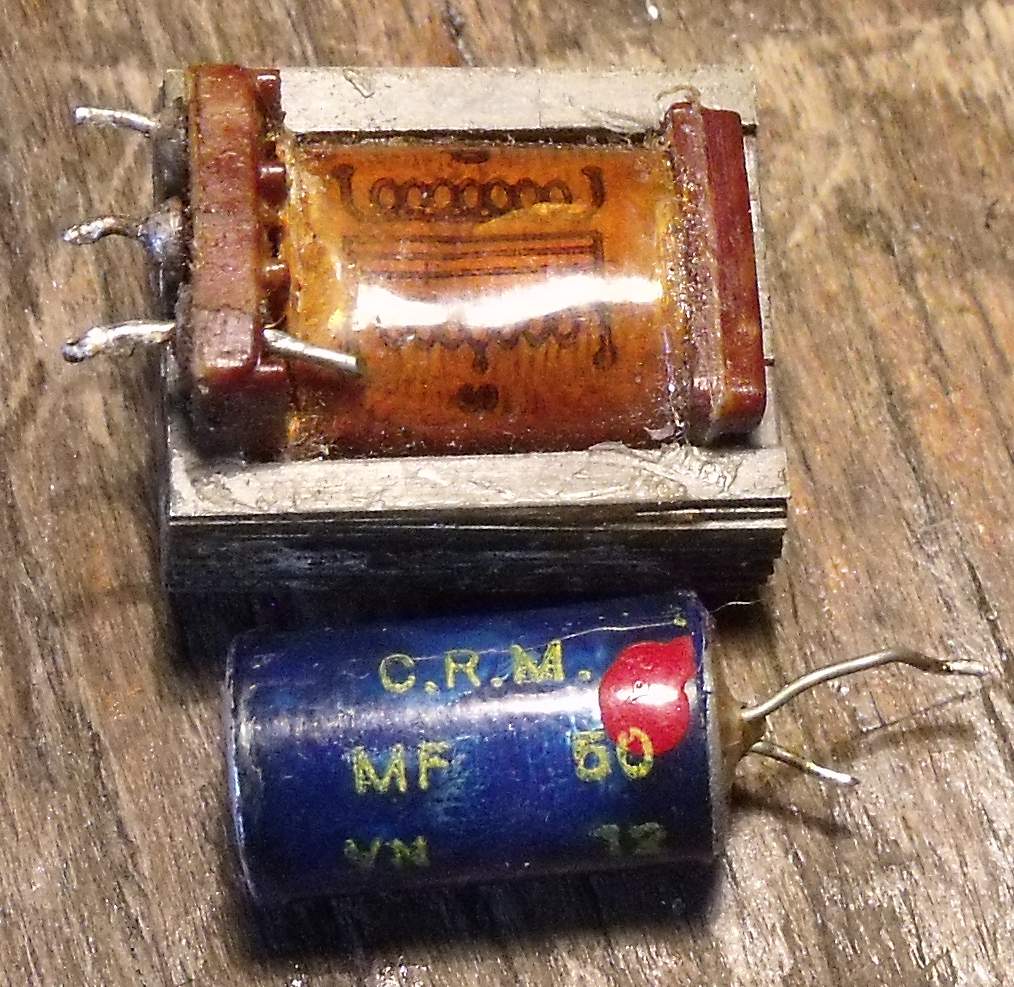

És ime ezek a rosszindulatú alkatrészek, amelyek nem voltak hajlandók kibirni a 60 év müködést :

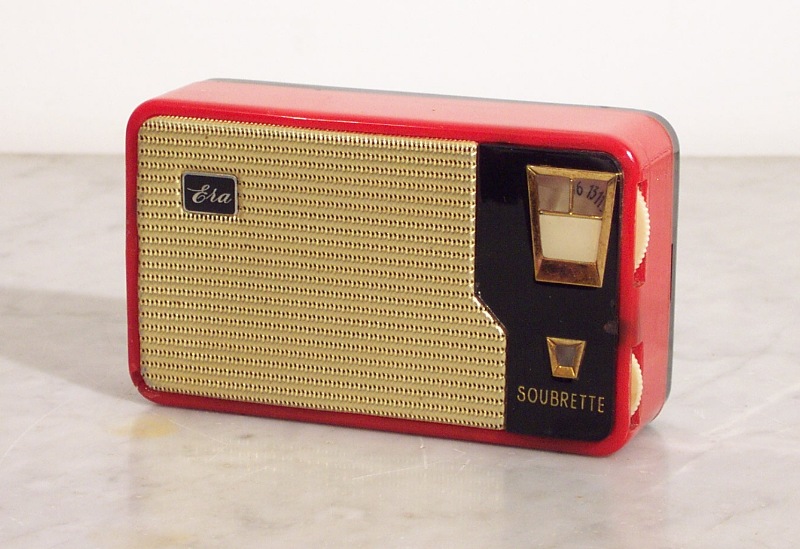

Feltúrtam a netet, de kapcsolási rajzot nem kaptam,csak ezt az egy képet : Soubrette
