Saját készítésű egyenes rendszerű rádió - 2016

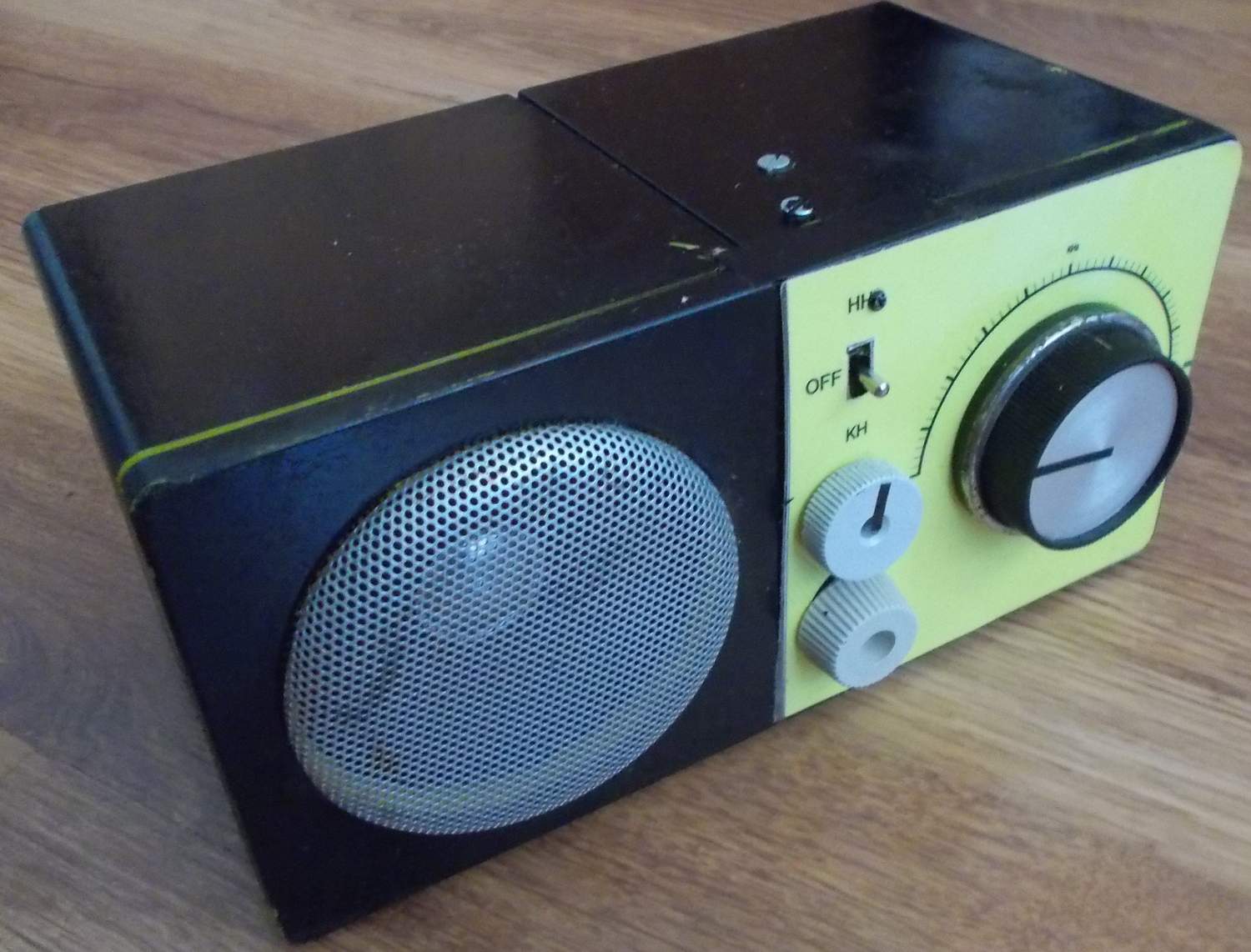

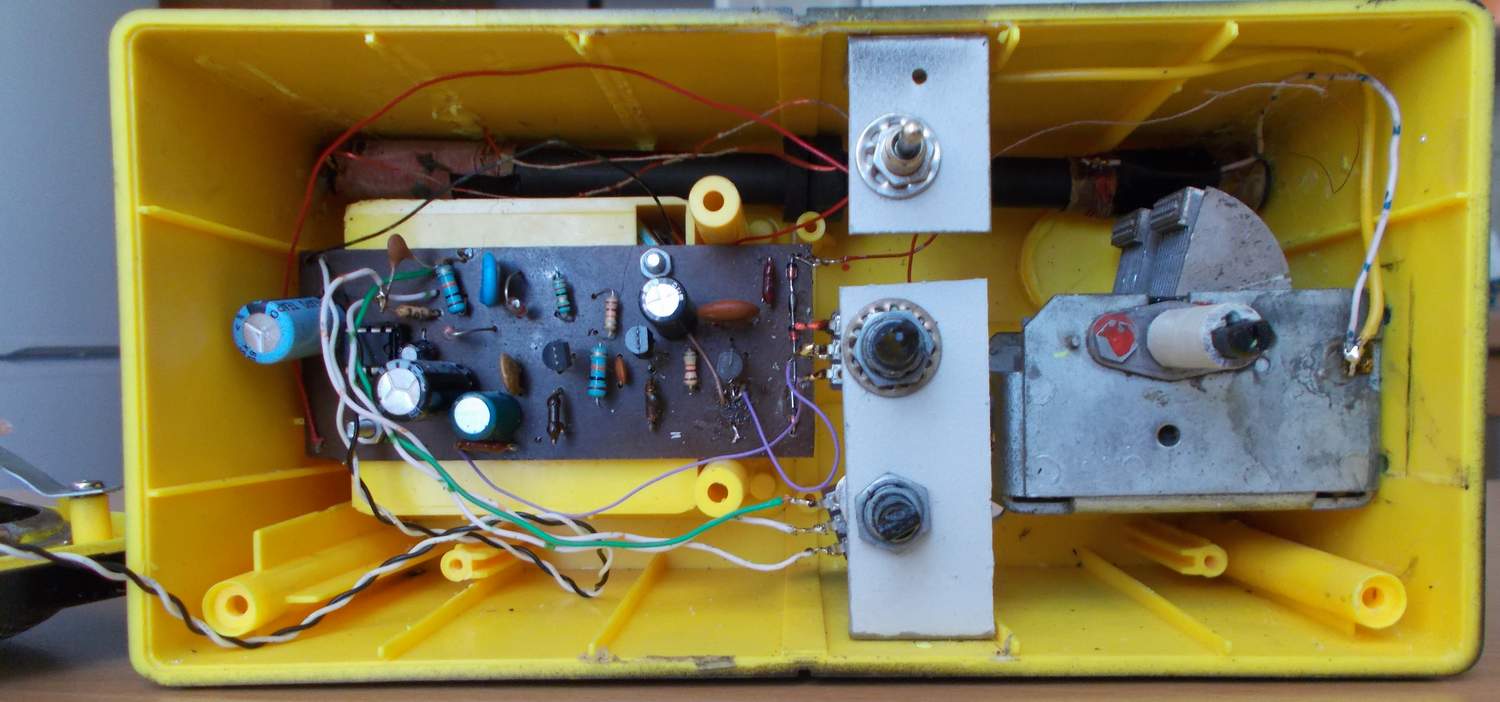

Hogy miért készítettem ezt a korszerütlen radiót ? Elmondom a sztorit. Kezembe került egy Ric2 rádió. Amint látjátok ez egy egyszerű, szerény képességű készülék. Azon tanakodtam, milyen lenne , ha tennek neki egy nagy ferritrúdat és egy forgókondenzátort....valamint pozitiv visszacsatolást...legyen rajta hosszúhullám is.....és ha már itt tartunk, akkor tegyünk hozzá egy hangerősítőt is, hadd szóljon hangszóróban. Ez már igen sok átalakítást jelentett volna, így hát inkább megépítettem az egészet kiváncsiságból. Először átszámoltam az ellenállások értékeit, hogy 6 V-ról müködjön az egész készülék, de a fokozott erősítés miatt, nagyon gerjedékeny lett a vevő, még visszacsatolás nélkül is. Így hát maradtam az eredeti kapcsolásnál, csak a fet drain feszültségének változtatásával változtatom az erősítést, és persze a visszacsatolást. A FET(BF245A) bemenet nagy impedanciája kevésbé terheli a rezgőkört, így viszonylag jó szelektivitást értem el. Egy szó mint száz, a vártnál jobban teljesít a készülék. Bonyolultabb kezeléssel ugyan, de egy gyengébb szuperheterodint utolér úgy érzékenységben, mint szelektivitásban. Mivel a rádiófrekvenciás fokozatban elég nehéz kézben tartani a gerjedést, igen csak látom a szuperheterodin létjogosultságát. Lévén, hogy sok rádióm van, nincs semmi értelme, de ha nagyon megbolondulok, akkor építek egy szuperheterodint is.

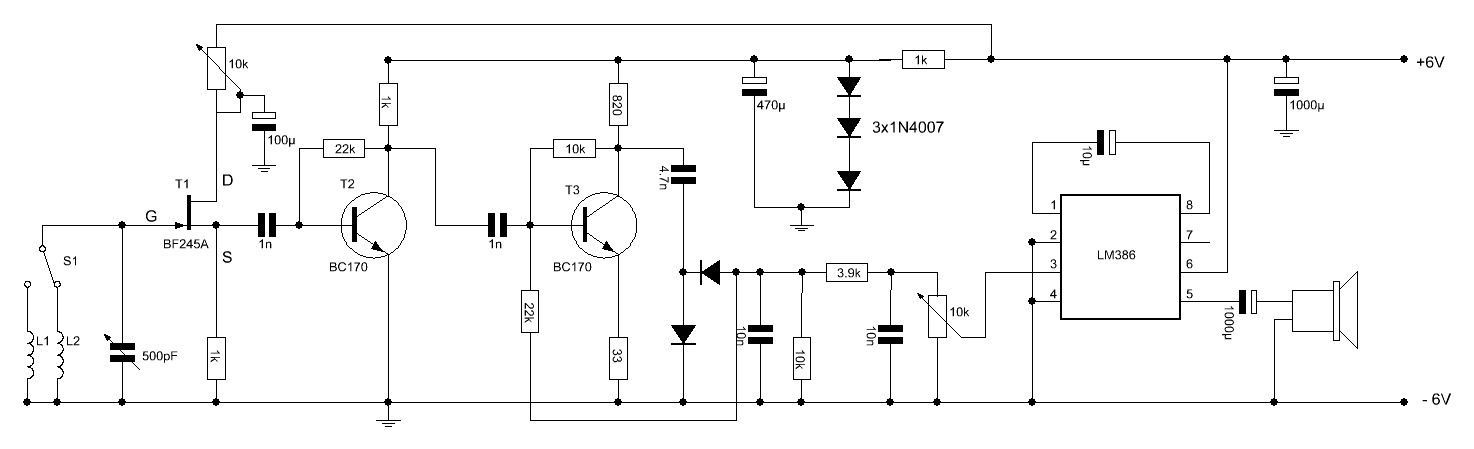

És végül a kapcsolási rajz :
