Saját készítésű szuperheterodin - 2017

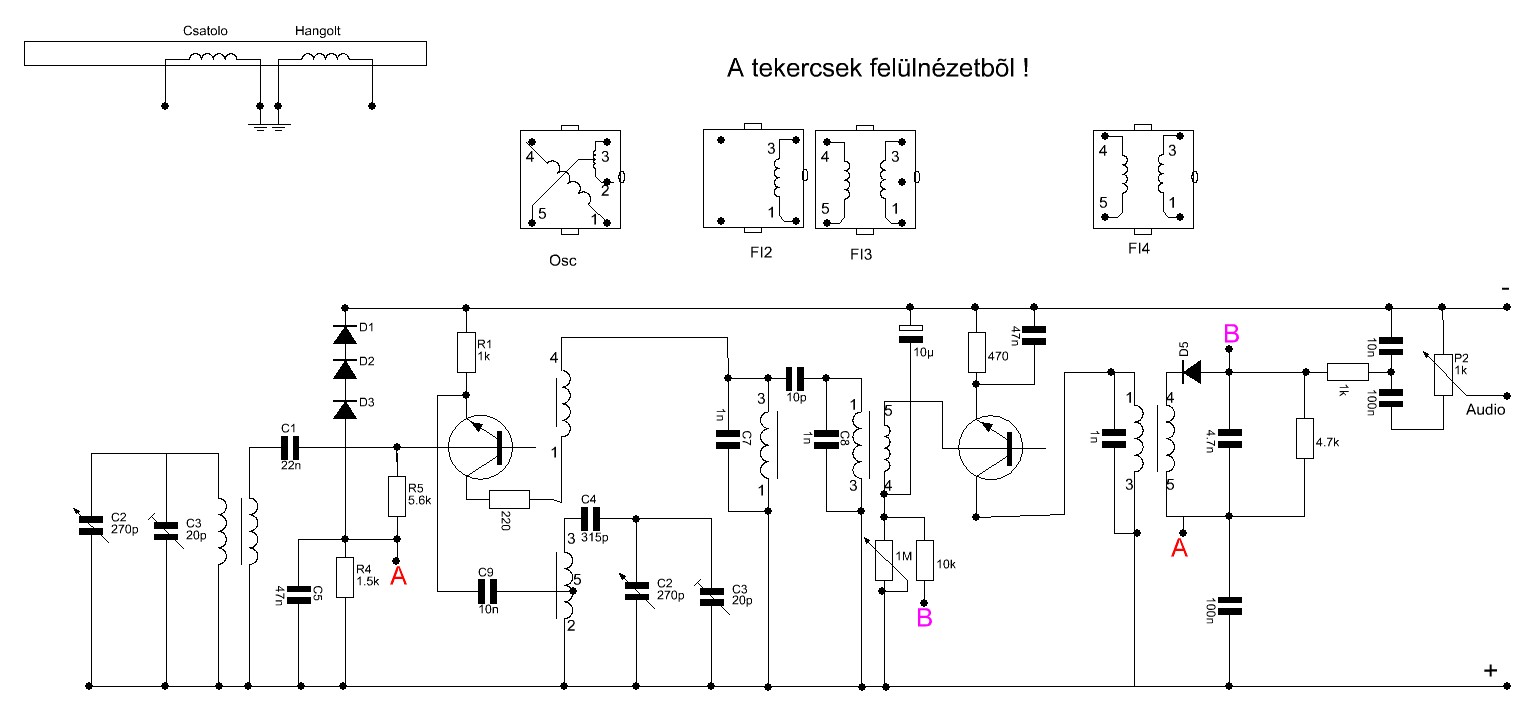

Amint látjátok, sok rádióm van,tehát semmi értelme még egyet készíteni, így hát fogjunk neki. Kezdjük a kapcsolási rajzzal :

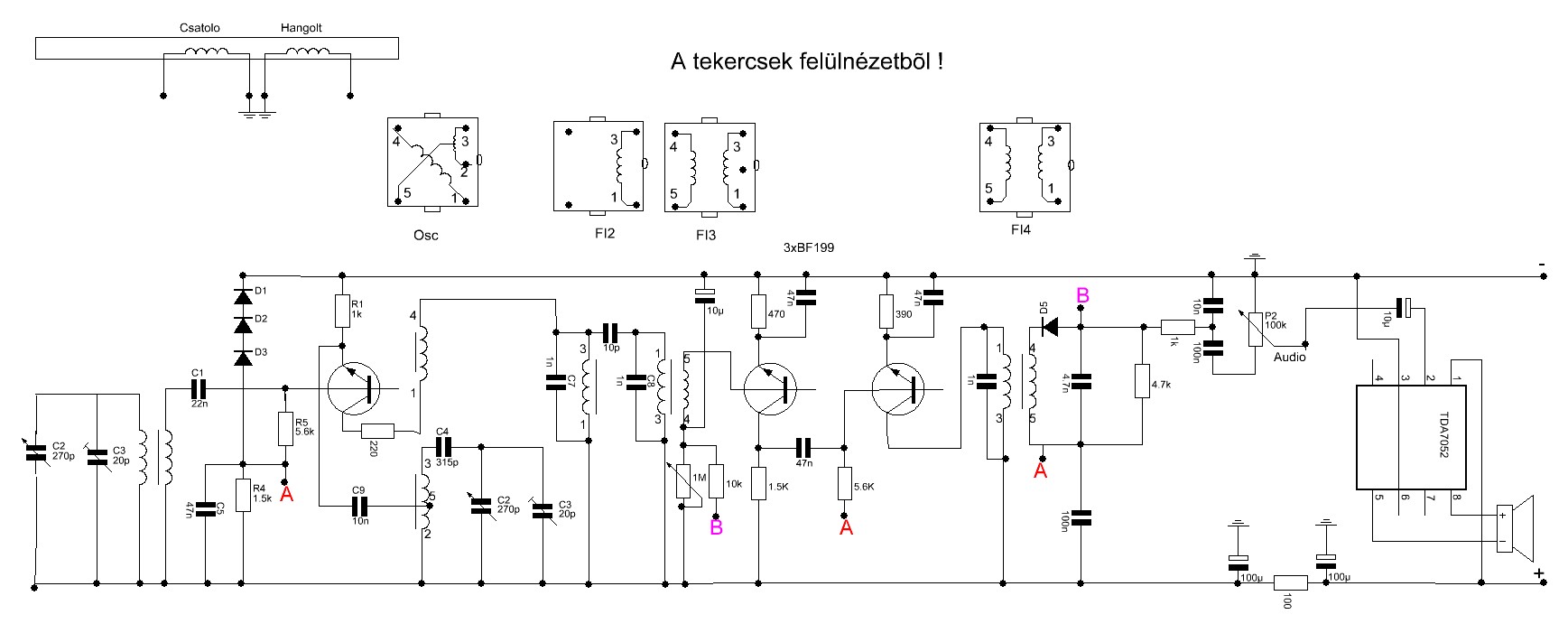

Önrezgő keverő és csak egy fokozat KF. Minősége megfelelt az átlag komersz rádióknak. De javítunk a helyzeten és beteszünk még egy KF fokozatot. Ime :

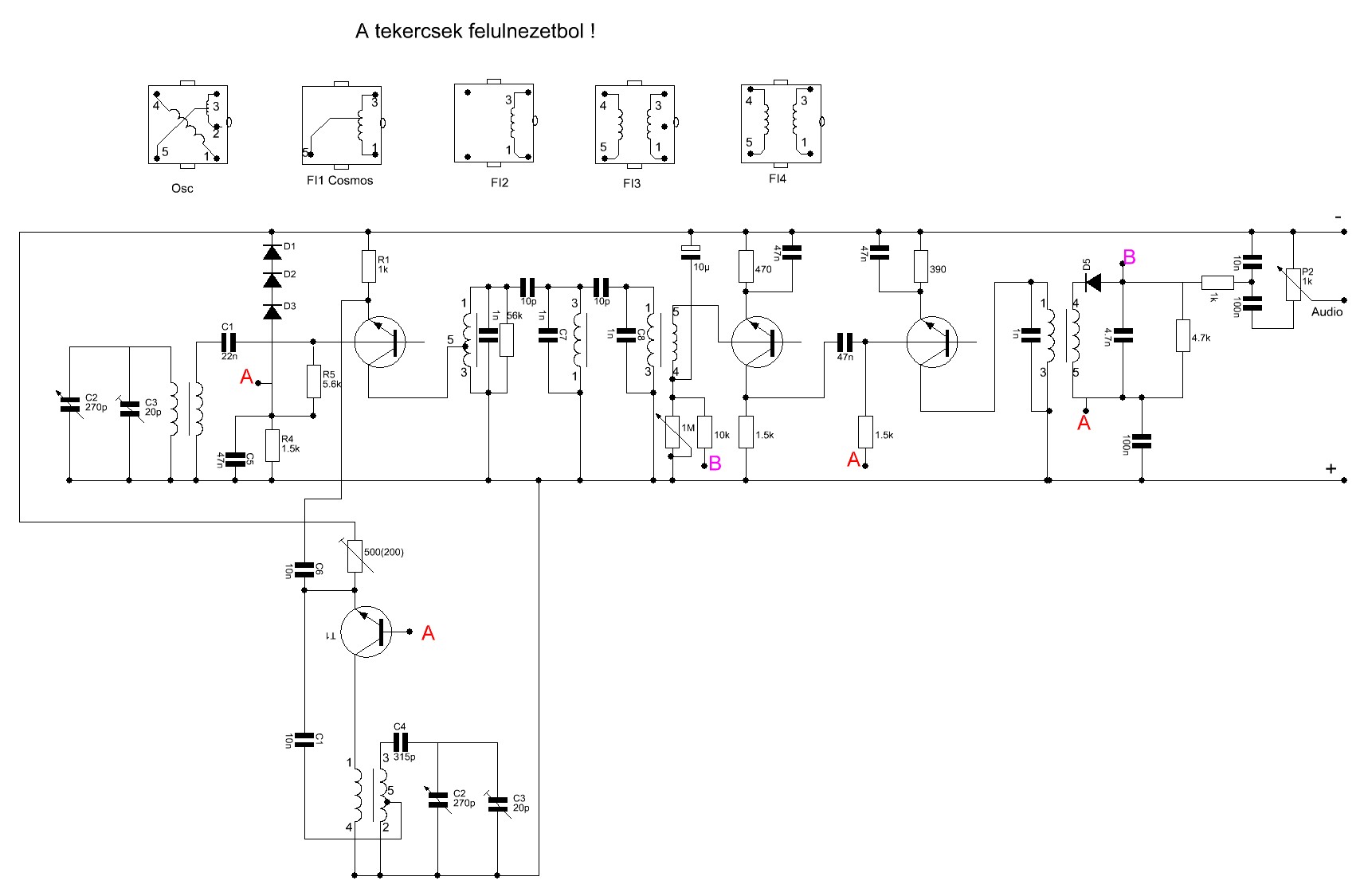

Így már jobb a helyzet, de nagyon kiváncsi voltam ,lehetne-e javítani a rádión, ha additiv keverést alkalmazok. Megpróbáltam a következő kép szerint, de nem éreztem javulást......igaz rosszabbodást sem, csak kár a befektetett töblett munkáért.

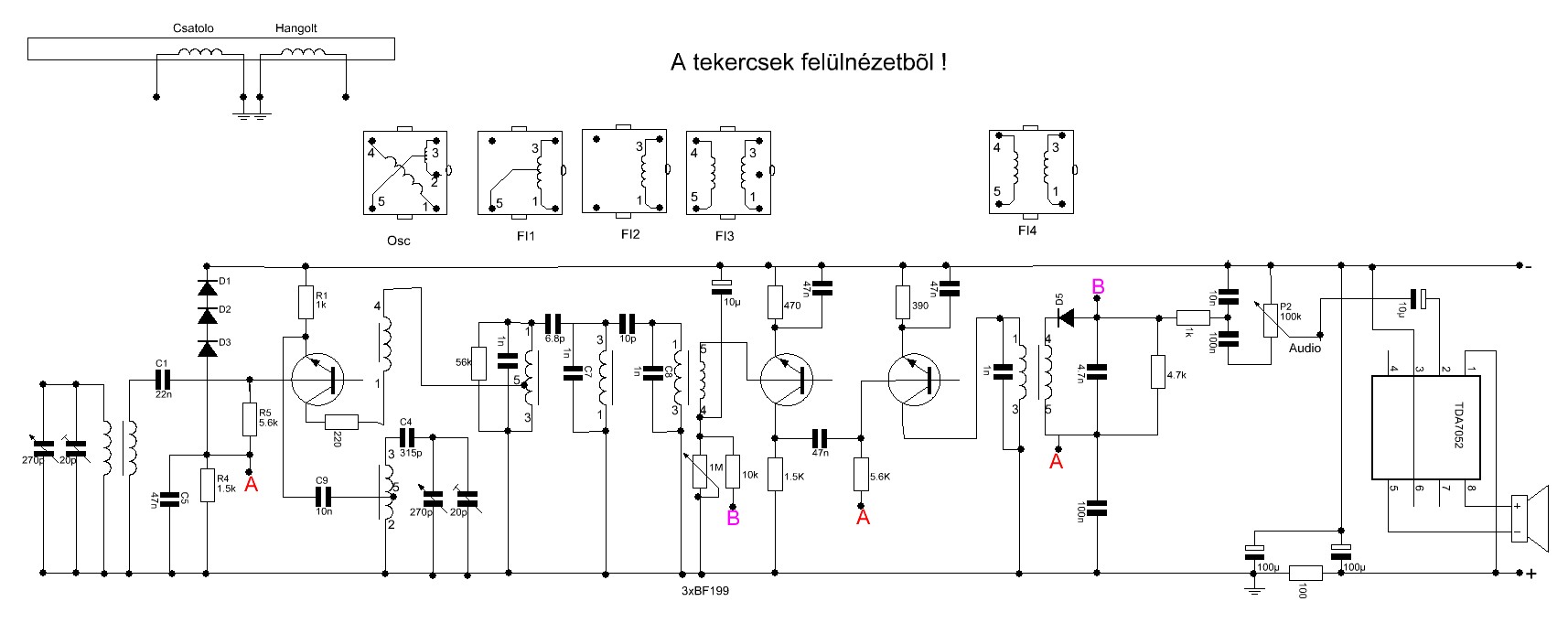

Végül is az alábbi verziónál maradtam :

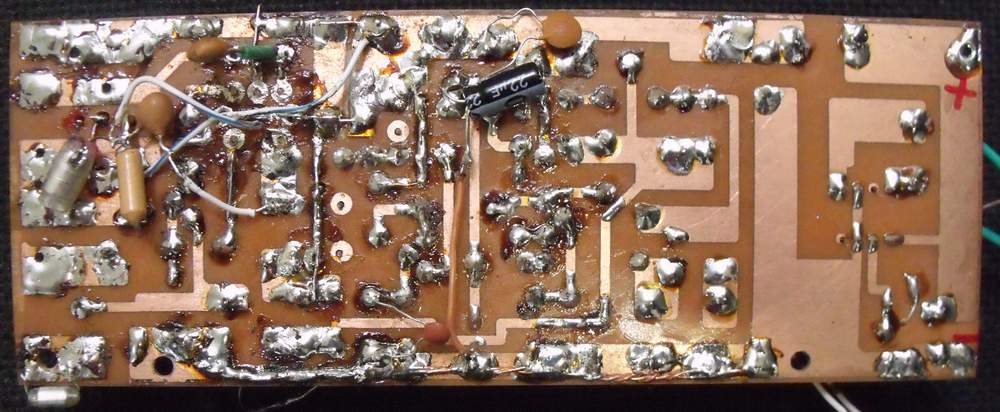

A Kf meg az oszcilátor tekercseket nem én tekercseltem meg, habár volt egy ilyen elvetemült gondolatom. Végül is győzött a lustaság és a Cosmos rádió tekercskészletét használtam fel. Ime a nyák beültetve :
A sok kisérletezés után :
