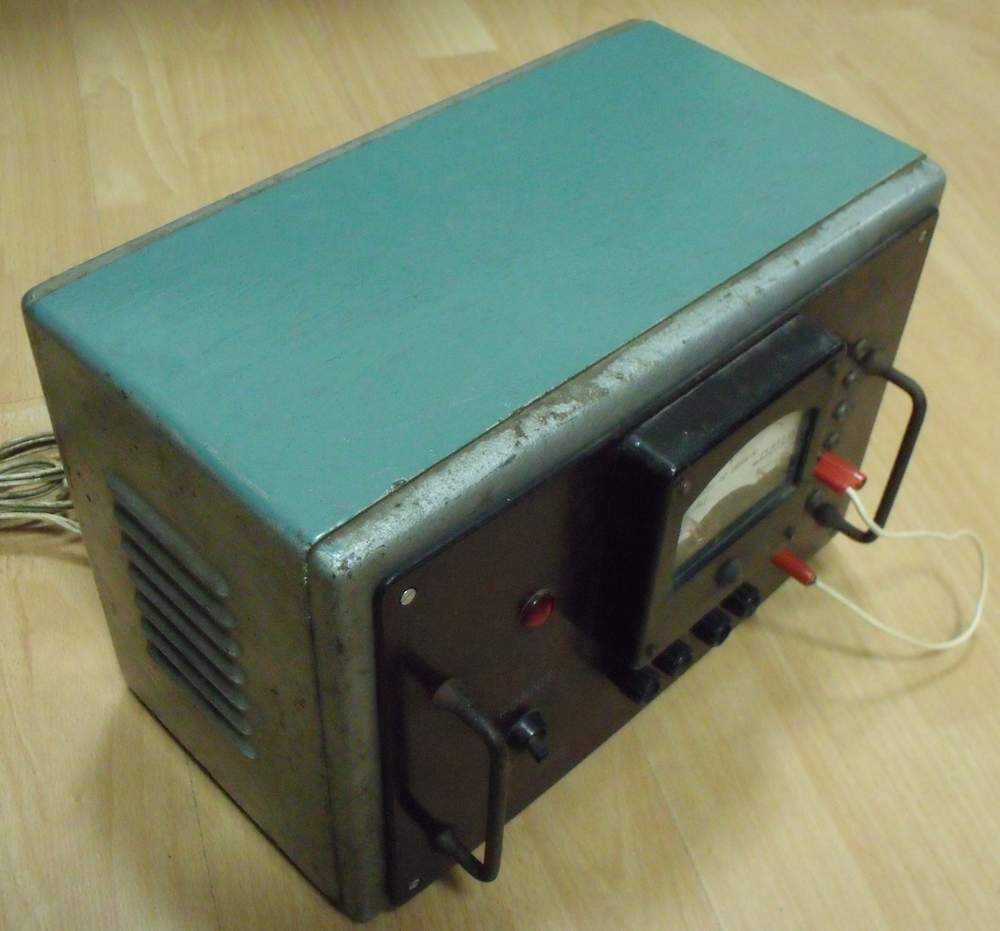

Iskolai labortáp - 1965

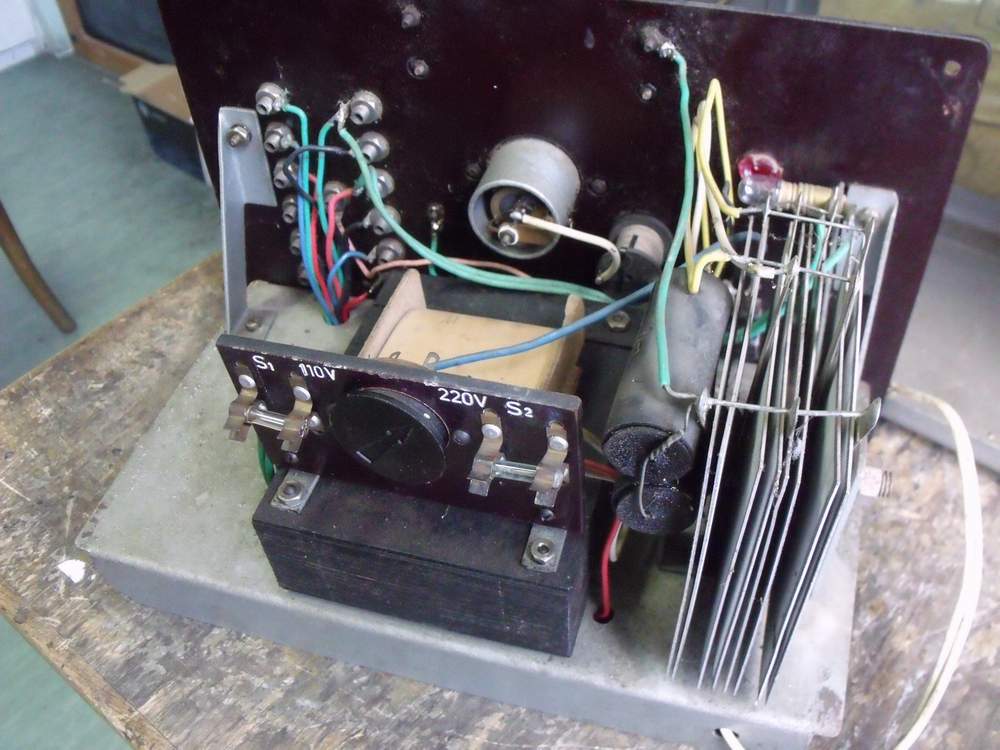

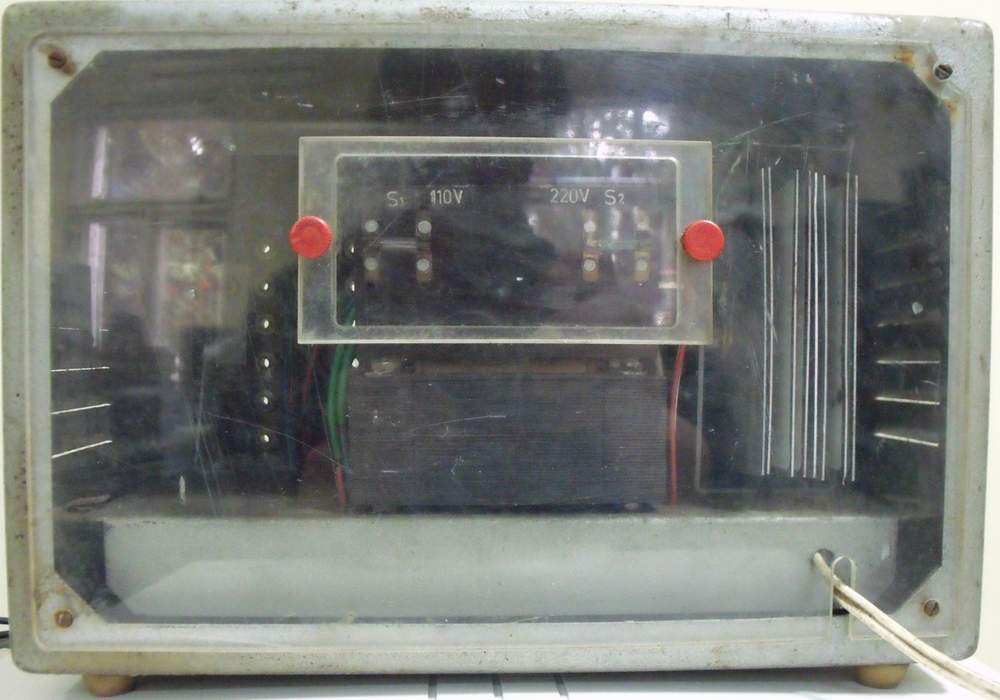

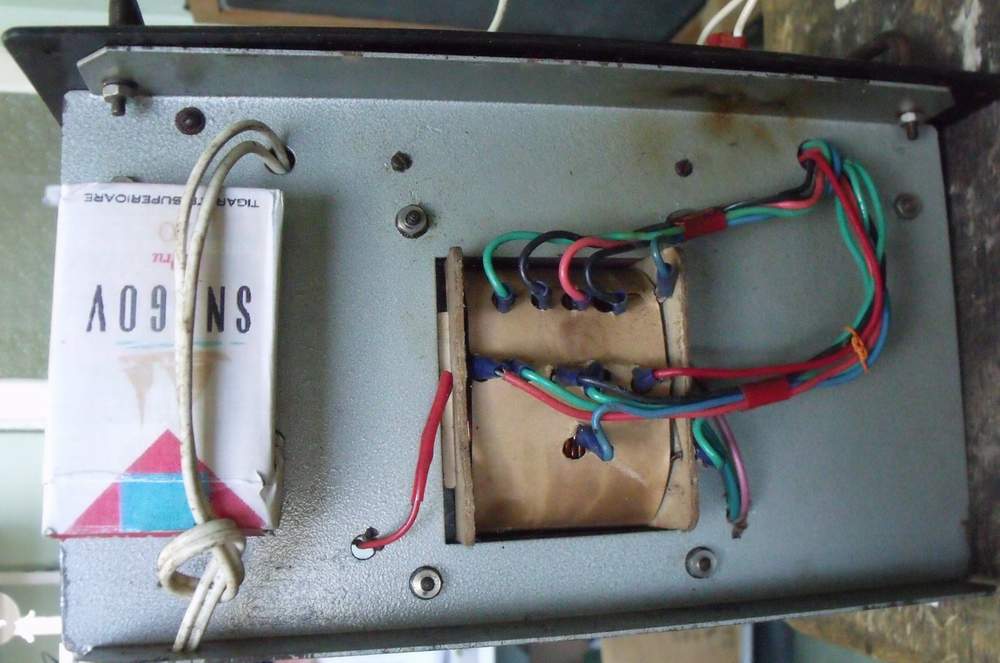

Az IMD, didaktikai eszközöket gyártó bukaresti gyár terméke. A szíve a transzformátor, amelyen 2V-os lépésben vannak kihozva a leágazzások. Tehát a banándugasz segítségével, amelyik lyukba dugom,olyan feszültséget kapok a kimeneten. Az "a" betünek megfelelő feszültség 2 V , míg az "l" betünek megfelelő feszültség 24 V . Választható értékek : 2,4,6,8,10,12,14,16,18,20,22,24 V . Az egyik kijövő dugaszpáron egyenáram, a másikon váltóáramot kapok. Egyszerű és nagyszerű megoldás. Mai szemnek talán érdekesnek tünhet , hogy az egyenirányítást szelénlemezzel oldották meg. Ez is jó megoldás , mert ha a nebuló rövidre zárta a kimenetet , nem égett ki a dióda, hanem fokhagyma szaga lett a szelénlemezeknek. Ha ezt a tanár idejében észrevette, nem lett semmi baj, a szelénlemezek kibírták. Adományozó : Mátéfi János .
