Orion Pajti UR103 - 1958

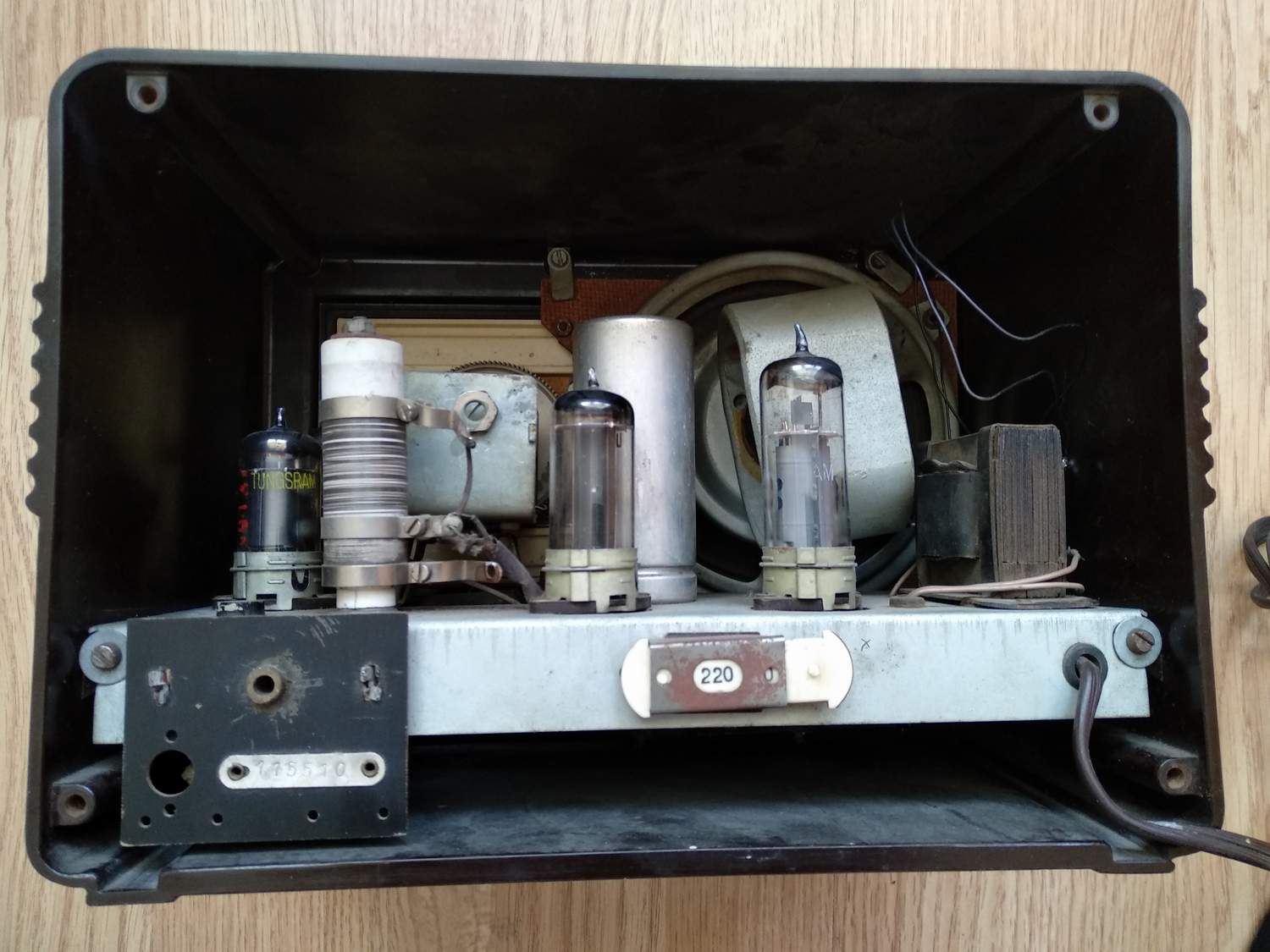

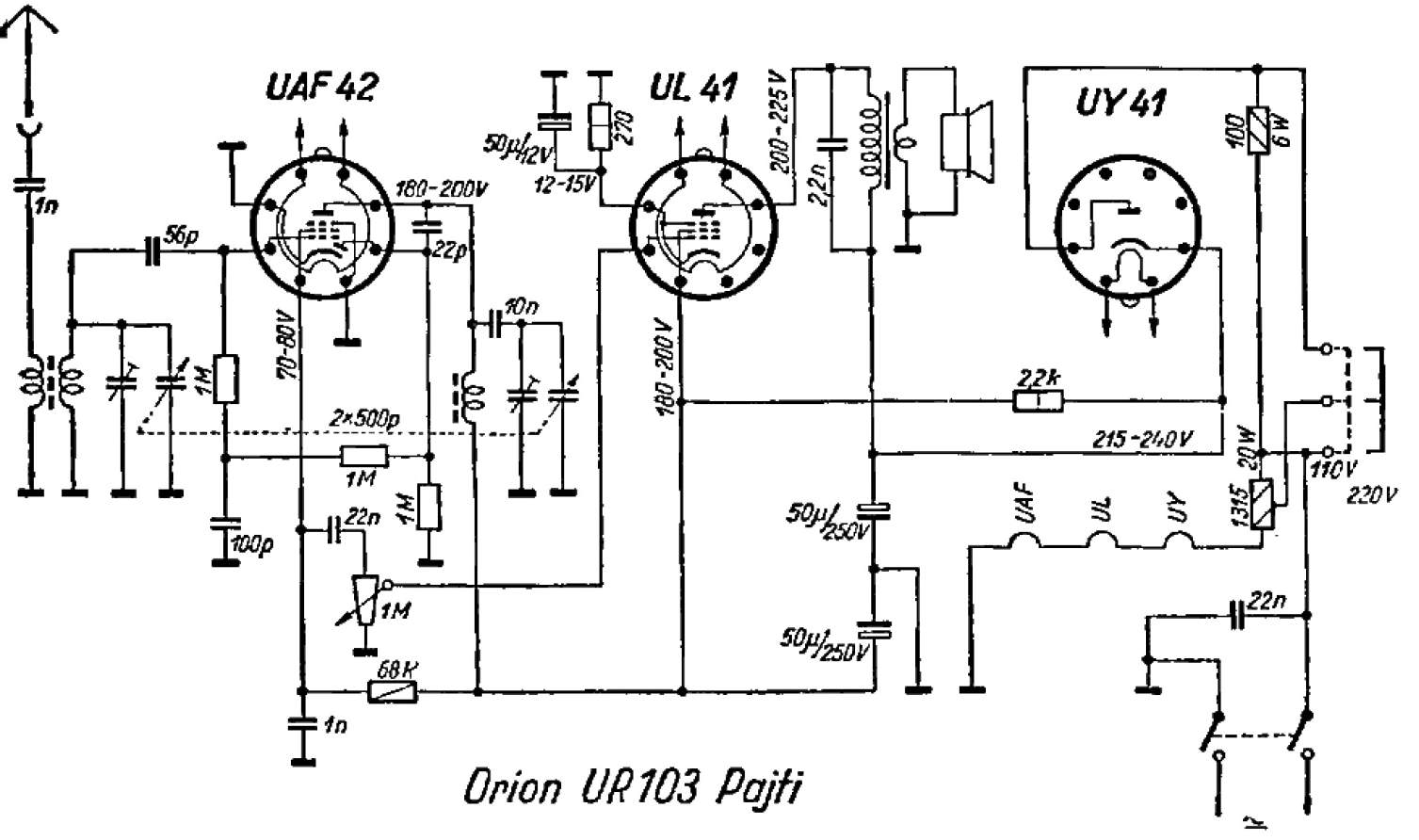

Am multe de spus . Tocmai mă gîndeam , că ar trebui să fac un radio cu amplificator RF acordat , un fel de 1-V-1 , cînd mă întîlnesc cu acest aparat. Ce credeți , am rezistat tentației ? N-am rezistat . L-am cumpărat imediat . Este un aparat de radio fabricat la Budapesta , de renumita firmă Orion. Interesant este că , nu este superheterodină , ci un aparat reflex TRF (Tuned Radio Frequency) . Din această cauză nu are sensibilitatea și selectivitatea unui superheterodin , dar nici nu are nevoie, pentru că este fabricat pentru recepționarea posturilor locale. Deci ,este o curiozitate , pentru că aceste tipuri de aparate , s-au fabricat prin anii '20-'30 . Prima pentodă ,UAF42, lucrează ca amplificator RF acordat , și preamplificator audio ,iar UL41 este amplificatorul audio de putere. După cumpărare am avut mult de lucru la acest aparat, dar am muncit cu plăcere . L-am readus la viață , și acum funcționează ca la tinerețe . Încă sunt dator cu numele lui, Pajti înseamnă prieten, prietenuț , micul prieten....ceva de genul ăsta. Un aparat asemănător este Tihany R822 , fabricat atît de Vadásztölténygyár , cît și de Videoton . Schema este la fel , numai că utilizează tuburi mai moderne . Mai trebuie amintit aparatul Badacsony R926 ,fabricat de Videoton, care este superheterodină , dar are aceeași cutie din bachelită .

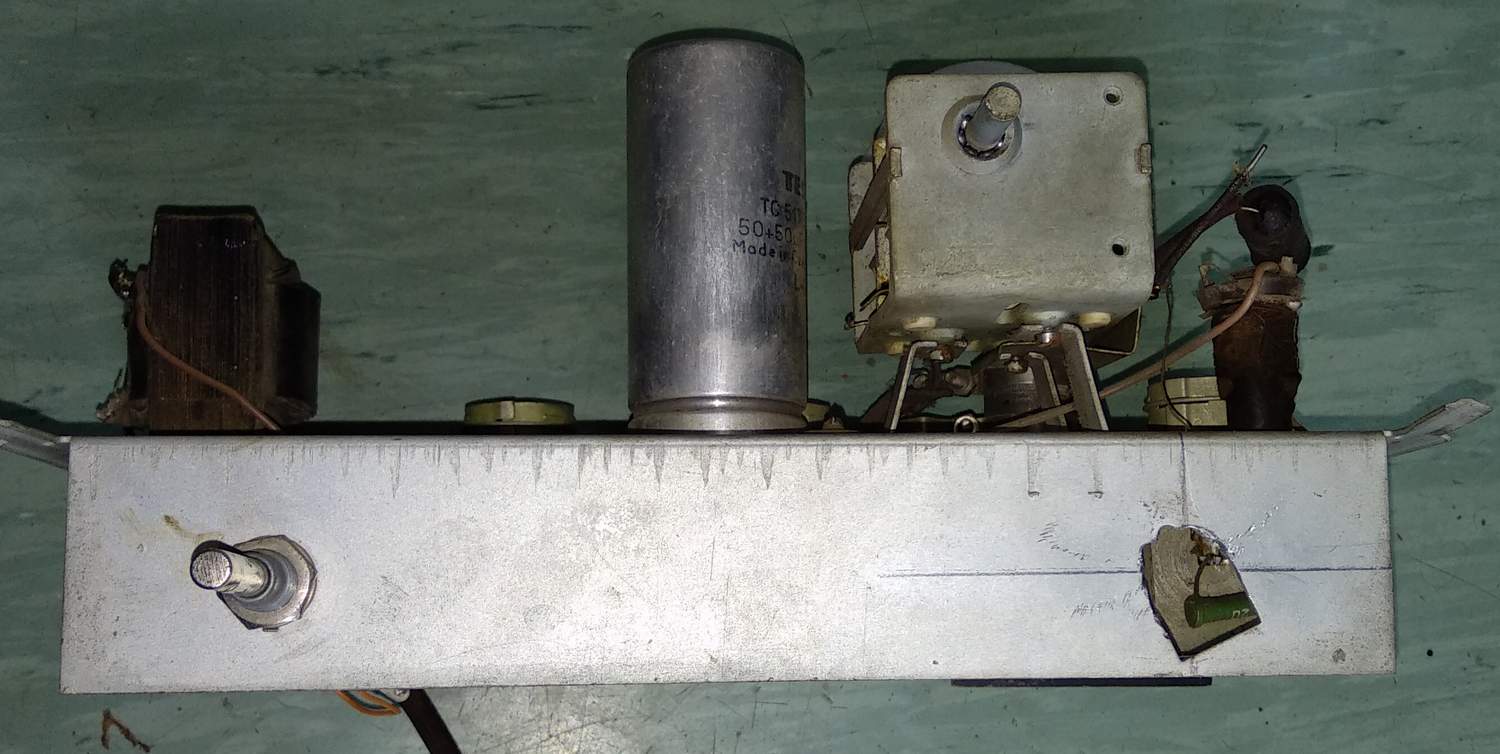

Din păcate a lipsit axa care antrena scala rotundă prin intermediul sforii . Acest lucru era OK , pentru că a lipsit și scala rotundă :-(

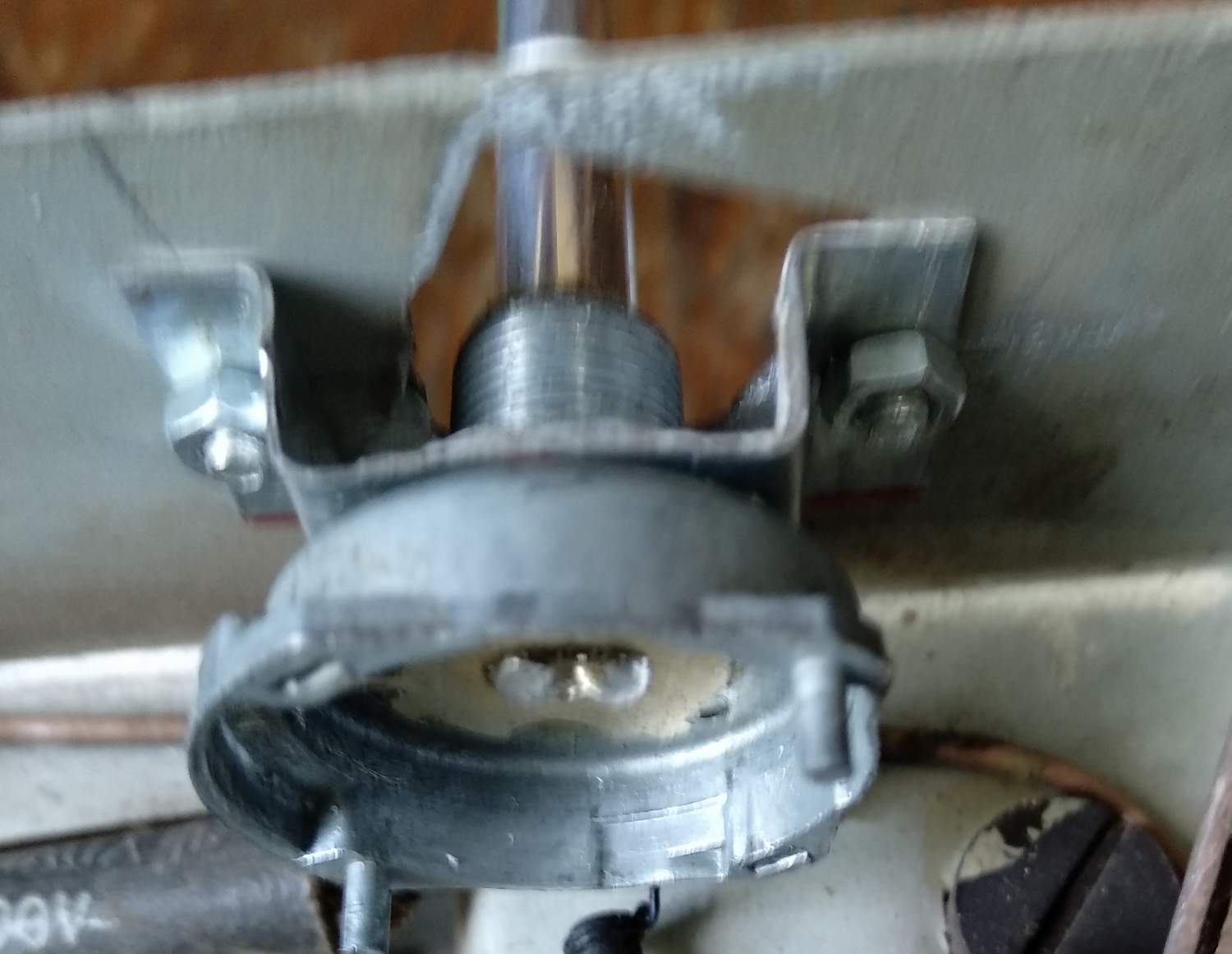

Lipsa axei am rezolvat cu un potențiometru desfăcut . Arta fotografiei...ce să spun... :-(

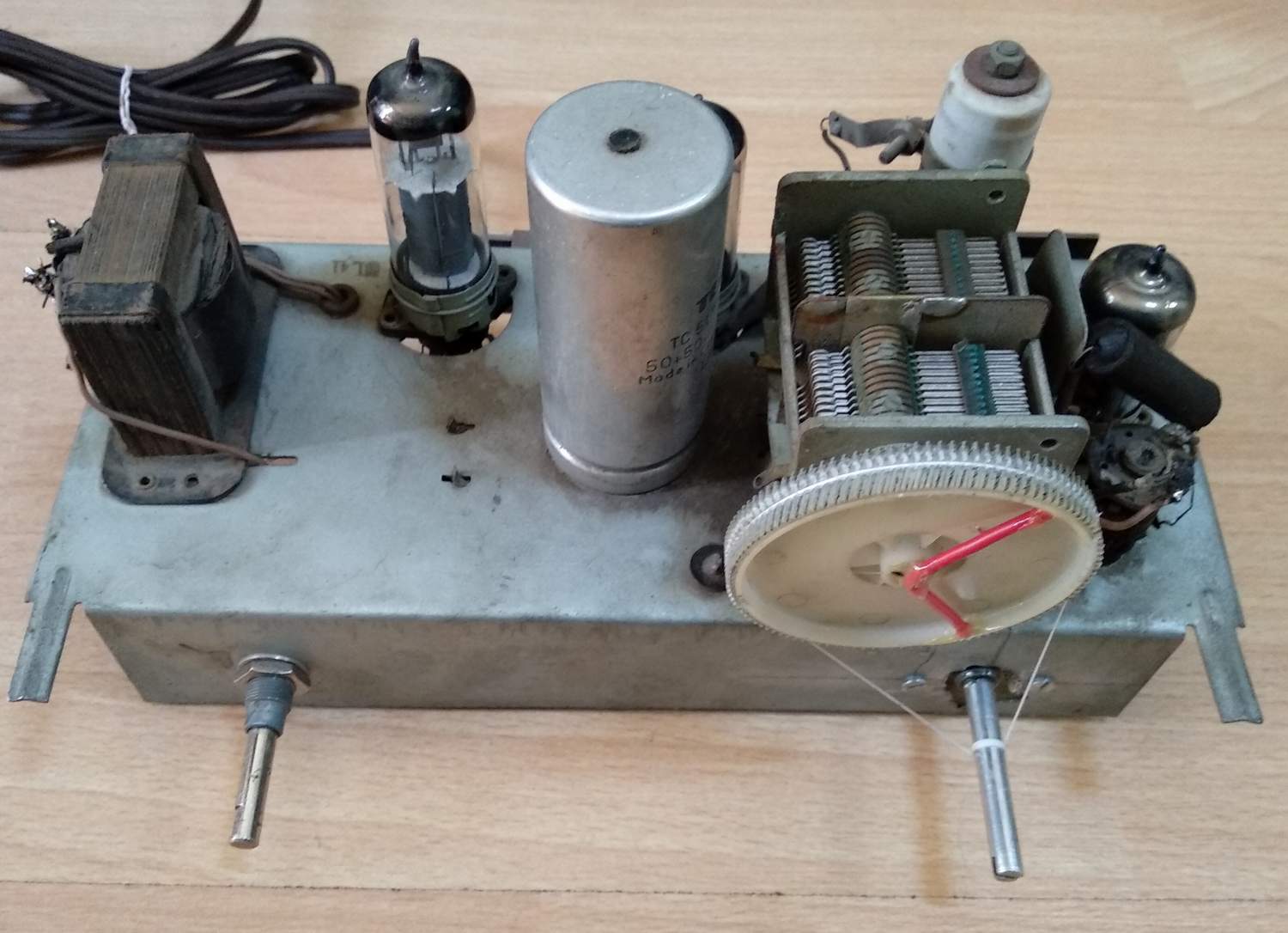

Scala am confecționat-o dintr-o roată dințată scos dintr-o imprimantă laser.

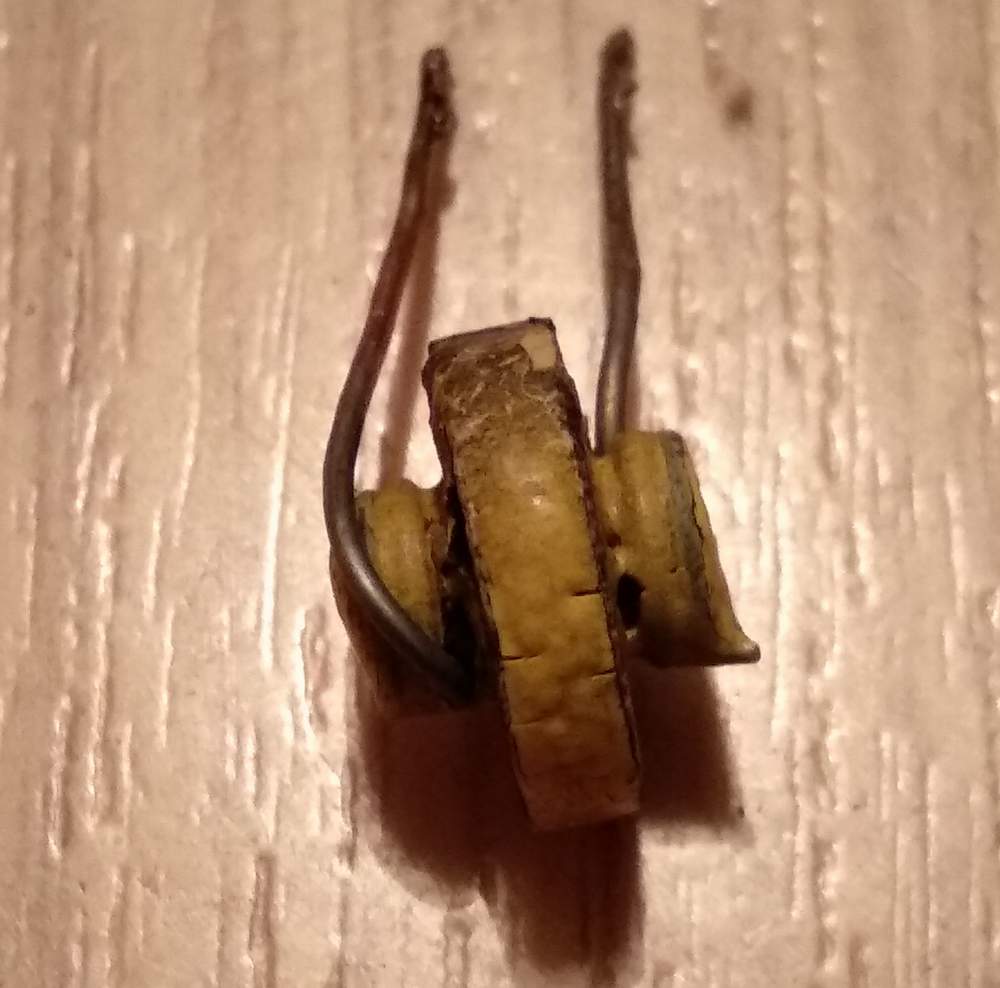

Era defect și acest condensator de 22 pF , de pe anodul primului tub. Are o rezistență de 8 Mohmi. Un defect greu de descoperit .

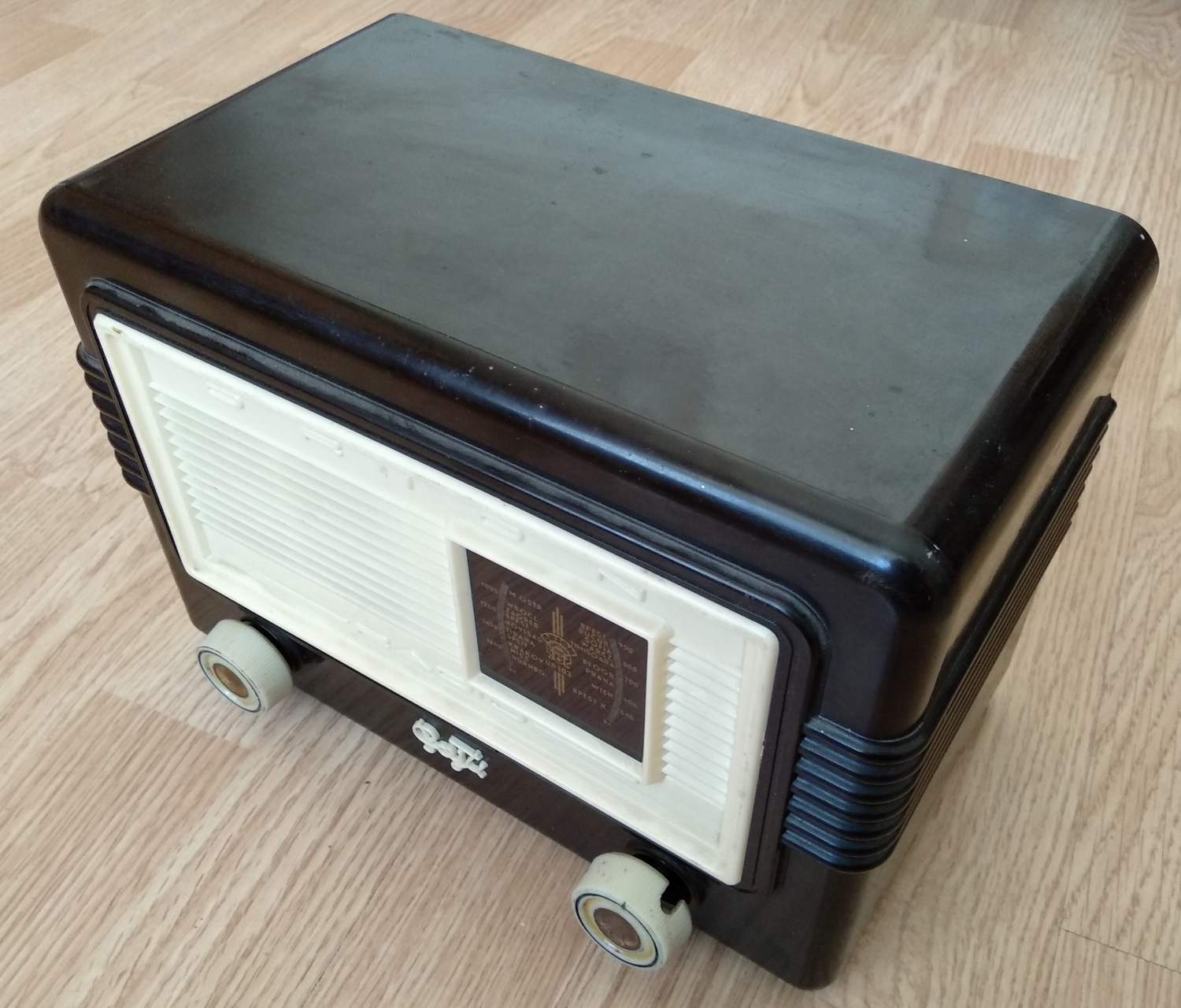

Așa arată din avion , acest aparat frumos .
