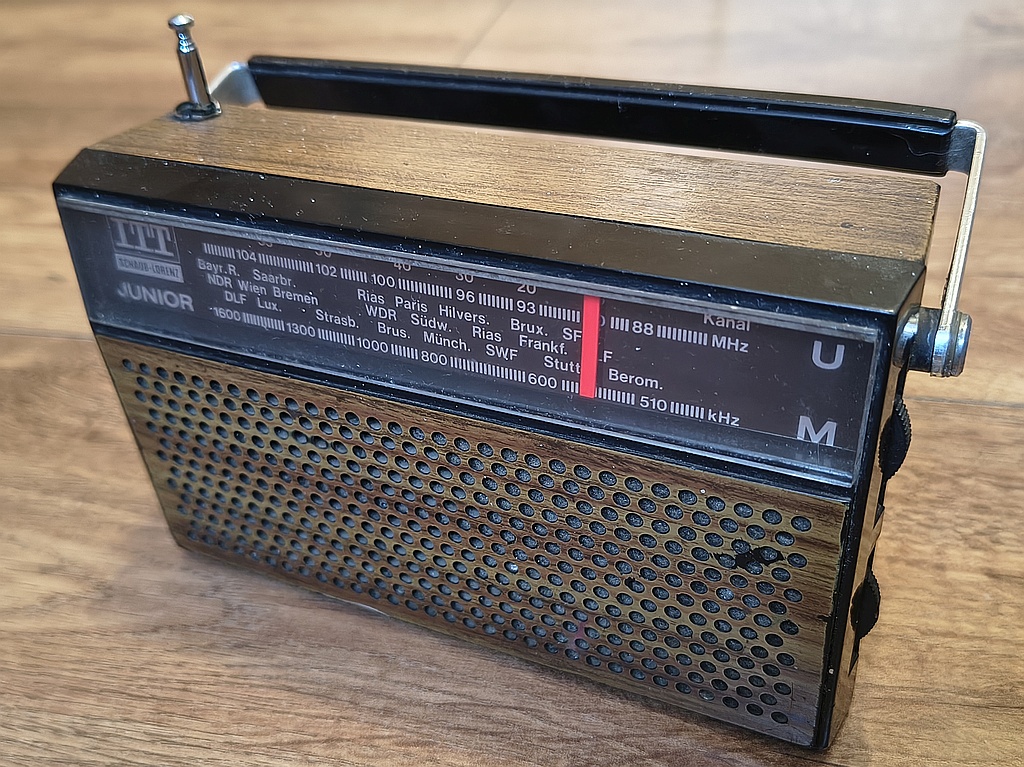

ITT Junior 23 - 1973

Seamănă foarte mult cu ITT Junior Automatic . Diferența este că acesta nu are sursă de alimentare încorporată, dar din punct de vedere al schemei este același aparat. Circuitul imprimat a fost reproiectat, deoarece acesta este un radio de dimensiuni mai mici, dar în rest este imaginea în oglindă a celuilalt Junior. Poate au făcut acest lucru pentru că au reușit să creeze un radio de calitate, deja bine verificat. Din punct de vedere constructiv este, de asemenea, un aparat realizat exemplar. Ah, unde au dispărut anii ’70, când calitatea și durabilitatea erau încă aspecte importante… Are bandă de unde medii și FM (URH), cu mențiunea că la acea vreme banda FM ajungea doar până la 104 MHz. Dar dacă există un post important între 104 și 108 MHz, se poate remedia ușor.

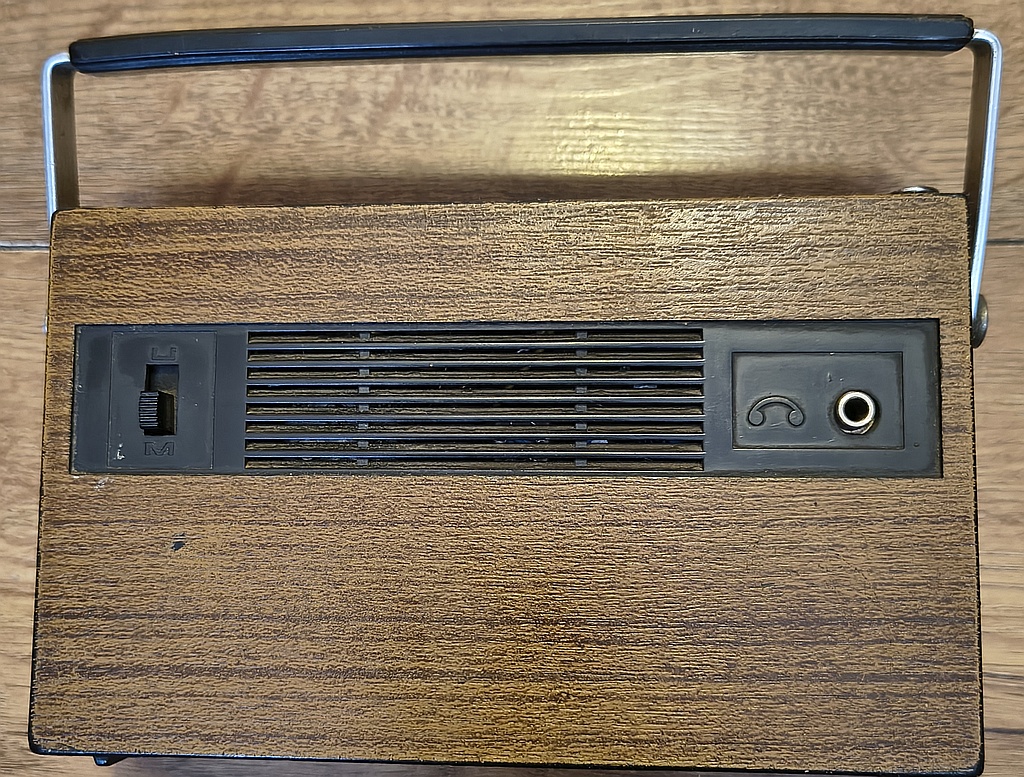

Pe spate se află comutatorul de unde și mufa pentru căști.

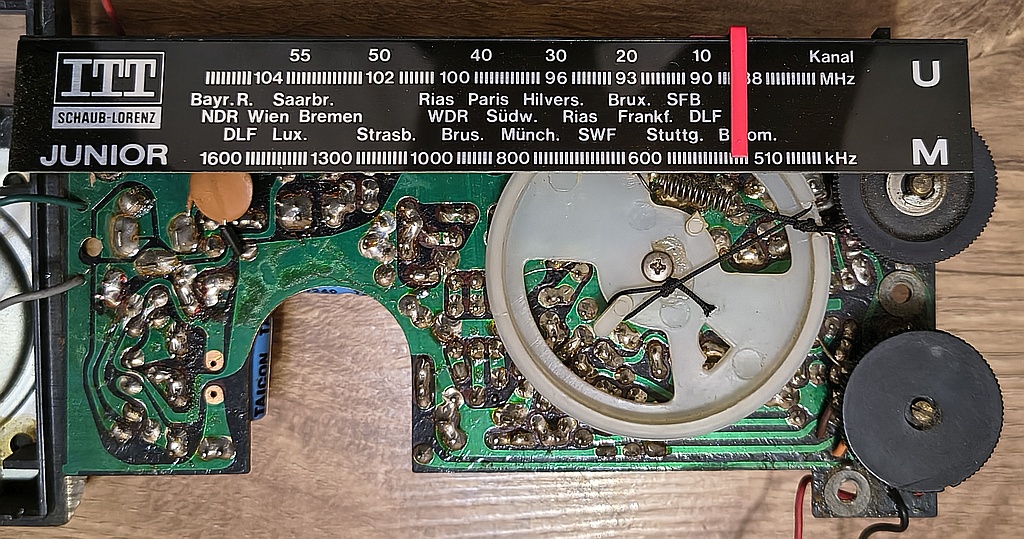

Proiectare și execuție perfectă a mecanismului de acord al scalei..

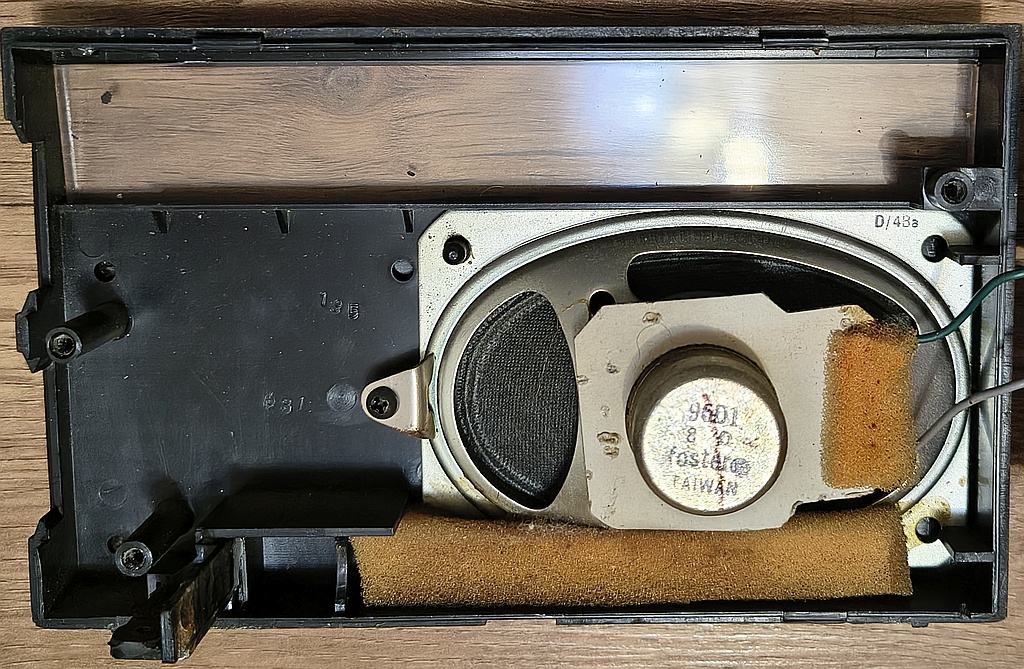

Datorită difuzorului oval de dimensiuni neobișnuit de mari, sunetul este puternic și clar. .

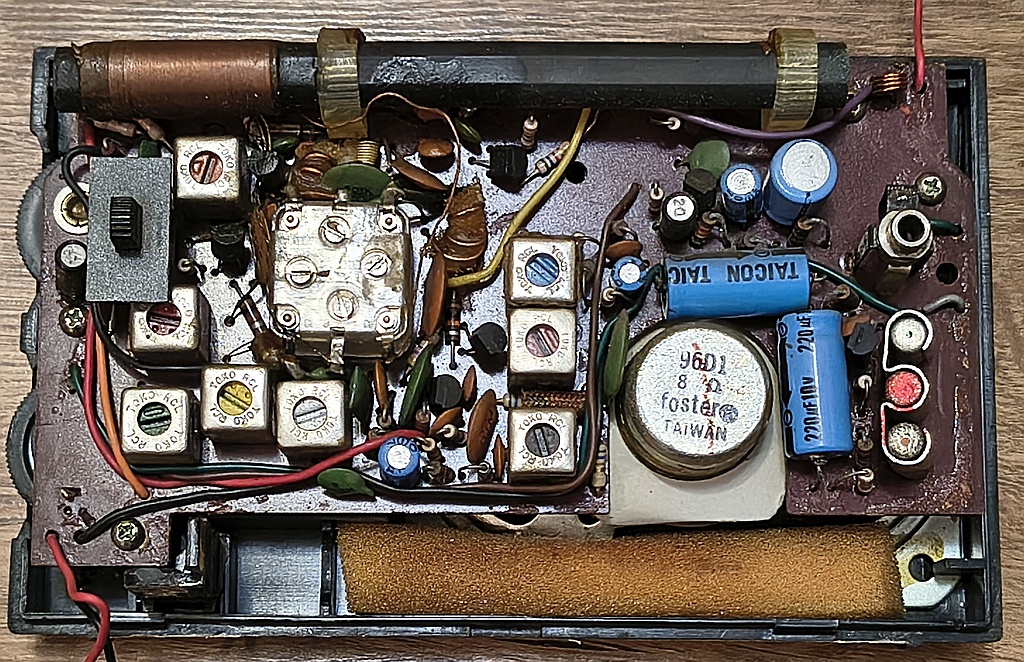

Este puțin ciudată utilizarea perechii de tranzistoare npn/pnp în etajul de frecvență intermediară, dar în rest este un circuit obișnuit. Punctul forte al radioului îl reprezintă componentele de bună calitate și proiectarea, respectiv asamblarea excelentă.

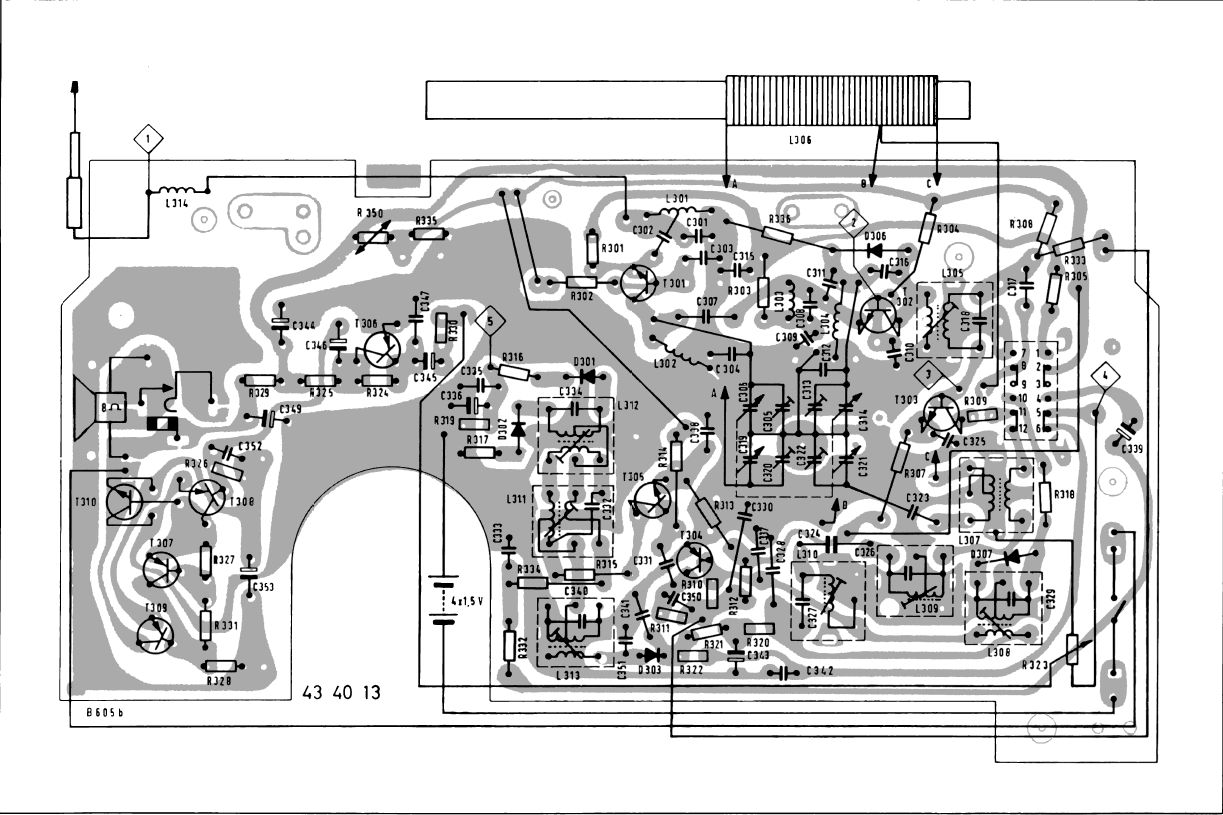

Și iată o „hartă” care poate ajuta mult la reparații:
