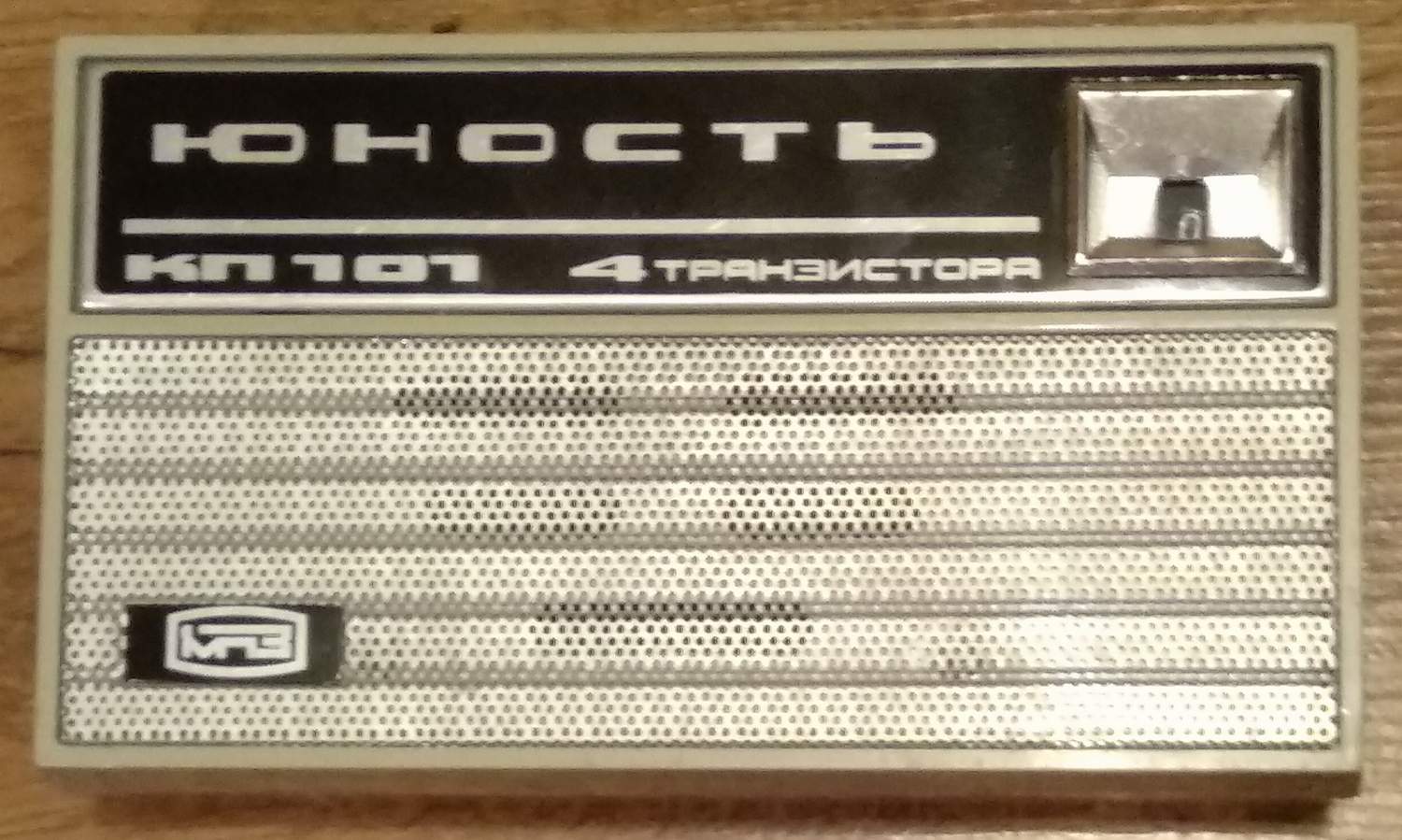

Юность КП-101 - 1978
Setul de construcție radio Yunost KP-101 este destinat asamblării unui receptor radio cu amplificare directă , reflex 2-V-3 pe patru tranzistoare , care a fost produs de fabrică de instrumente din Moscova în 1978.Teoretic funcționează pe undă medii , dar cu acest condensator variabil nu am putut să acoper toate gama . Cu un condensator variabil mai mare , de 270 pF s-ar putea , dar nu am vrut să fac schimbări în concepția inițială . Recepția posturilor de emisie se realizează pe o antenă internă din ferită. Etajul de ieșire push-pull a amplificatorului de putere cu un consum mediu de 16 mA ,oferă o putere de ieșire nominală de 130 mW , suficient într-o cameră mică. Pentru a crește sensibilitatea și selectivitatea , cu ajutorul bobinei L2 se face o reacție pozitivă . În orice caz sensibilitatea lui este mai bună decît a aparatului ЗВЕЗДОЧКА ,care este construit cu șase tranzistoare . Acum cînd foarte ieftin se găsesc aparate de radio mult mai performante ca asta , teoretic nu are nici un rost să pierdem timpul cu aparate cu amplificare directă cu calități foarte modeste . Dar nostalgia d-le , nostalgia... nu totul se rezumă la bani. Revenind la subiect , radioul este asamblat într-o carcasă de plastic de dimensiuni mici. Asamblarea pieselor se realizează pe o placă de circuit imprimat.

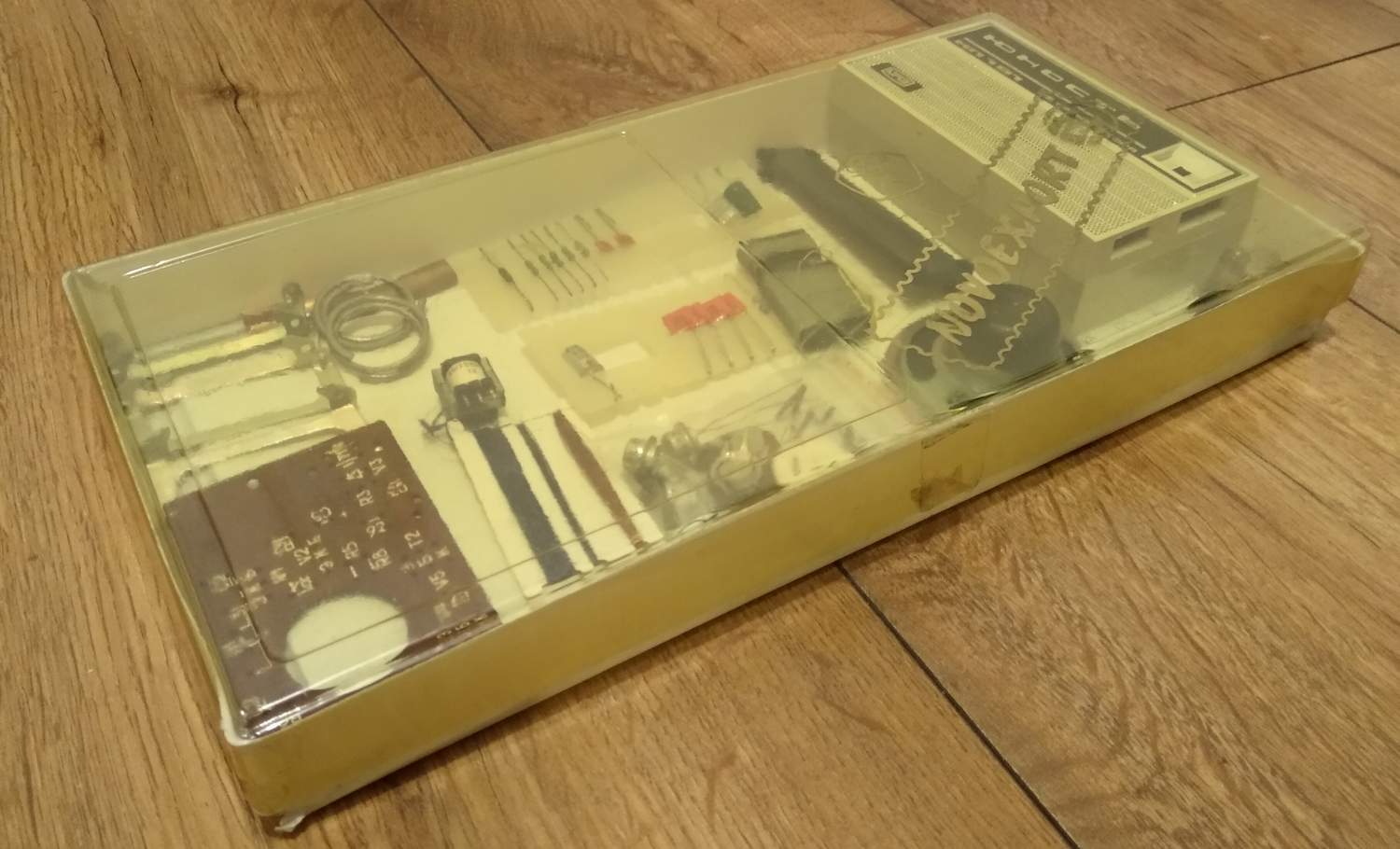

De aici am pornit :

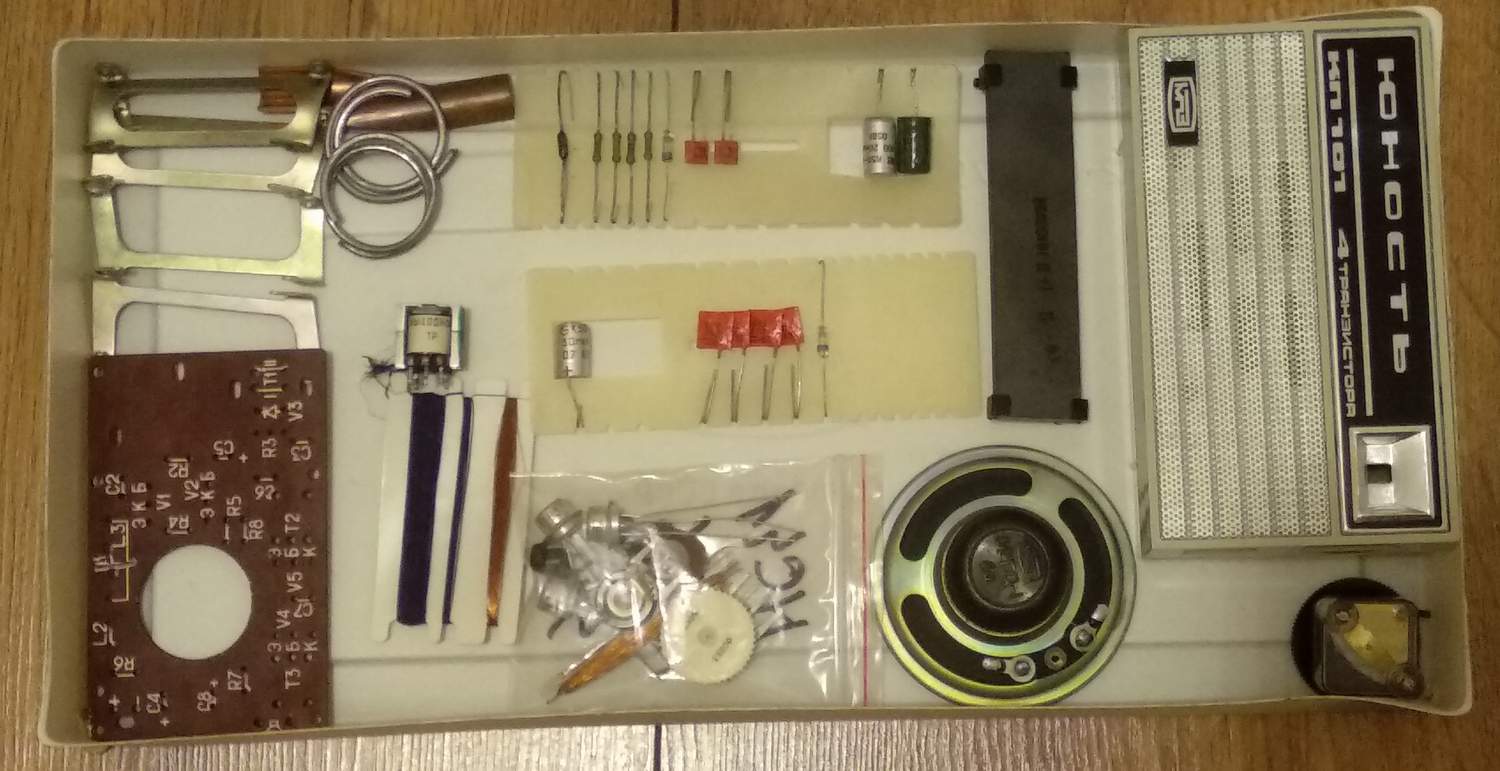

Am avut un mare noroc , că l-am găsit în această stare bună , nemontat, și cu cutia originală intactă . Lipsesc cîteva piese , dar nu se pune problema. Am piese originale din abundență:

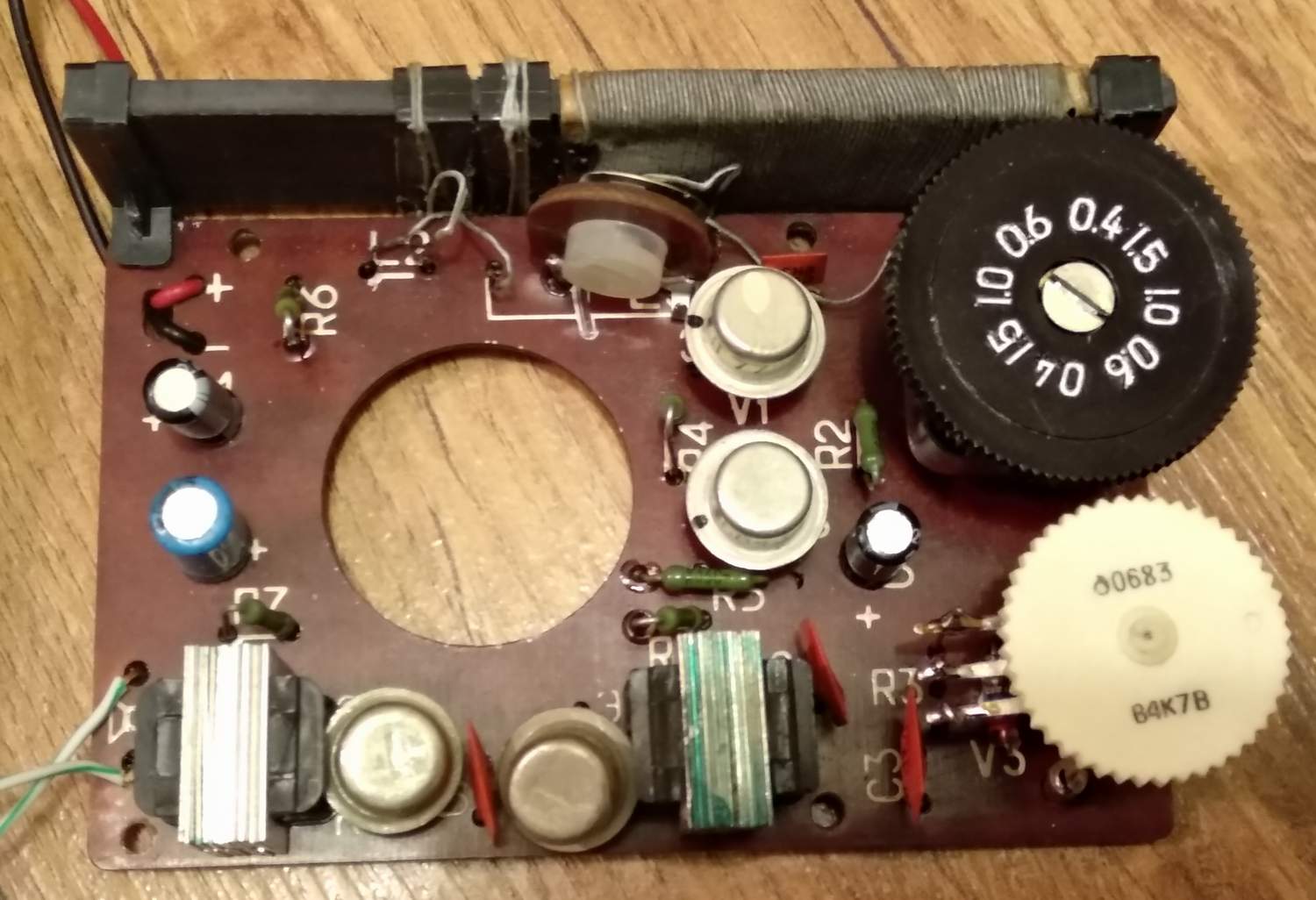

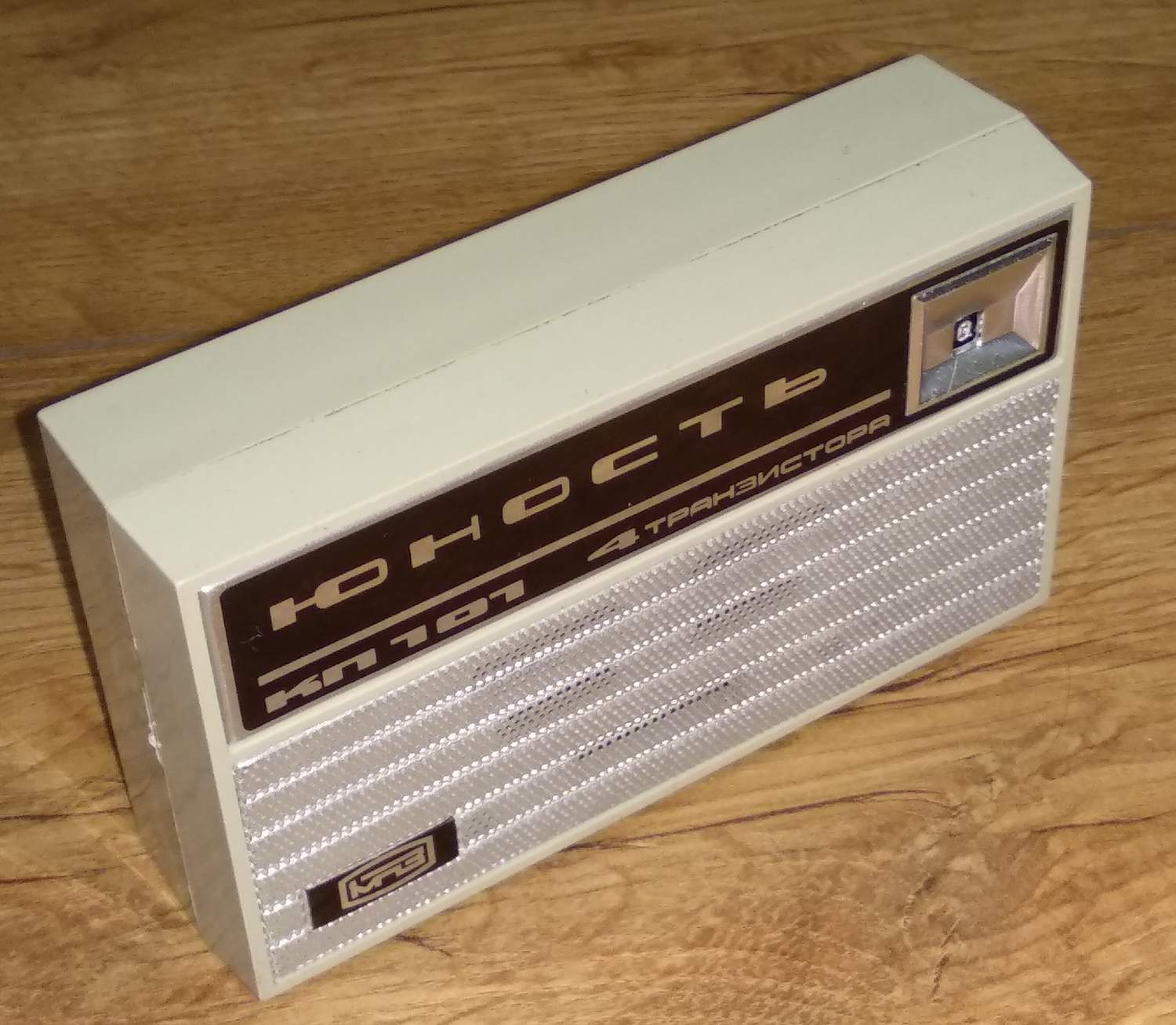

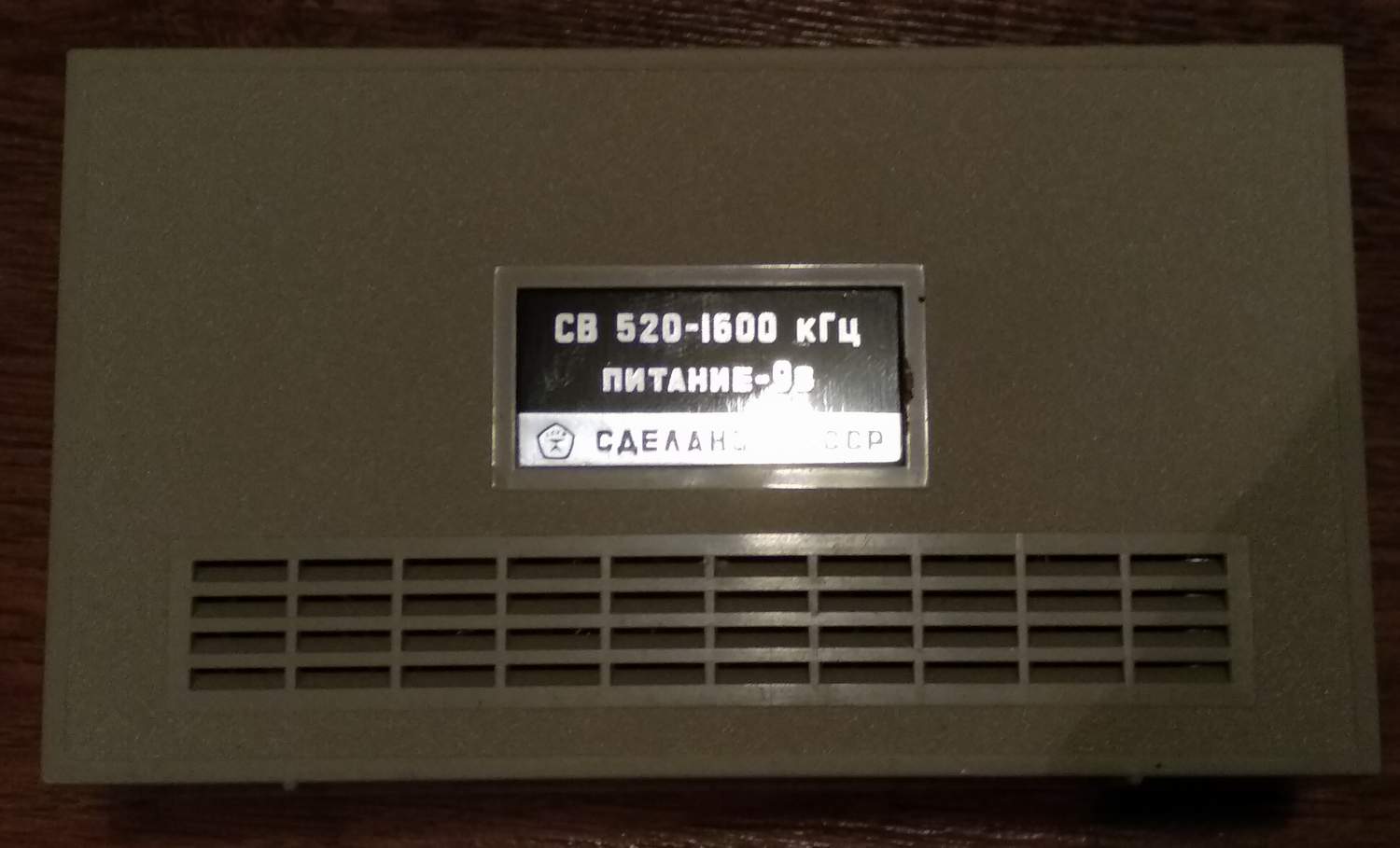

Aici deja este gata :

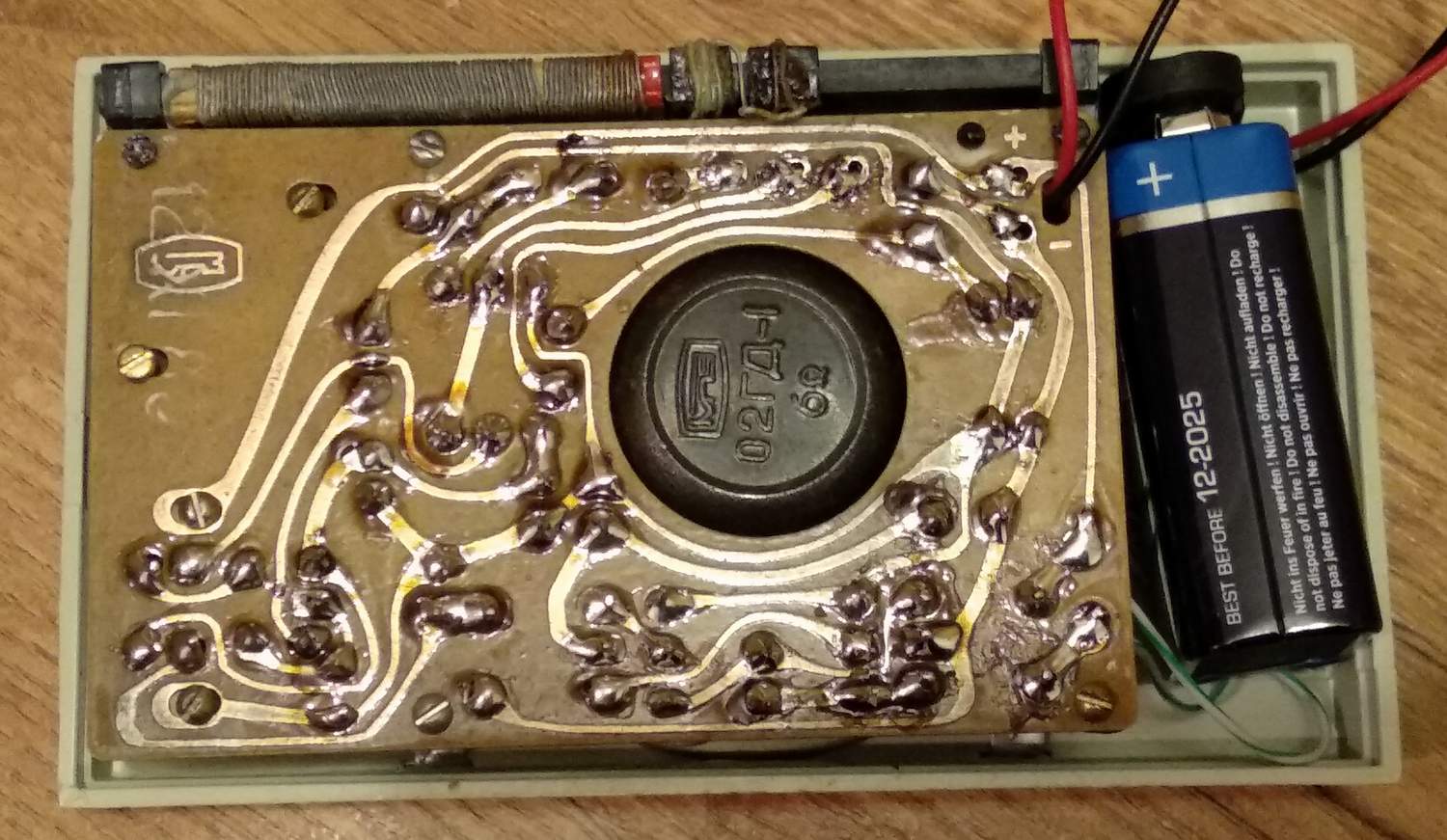

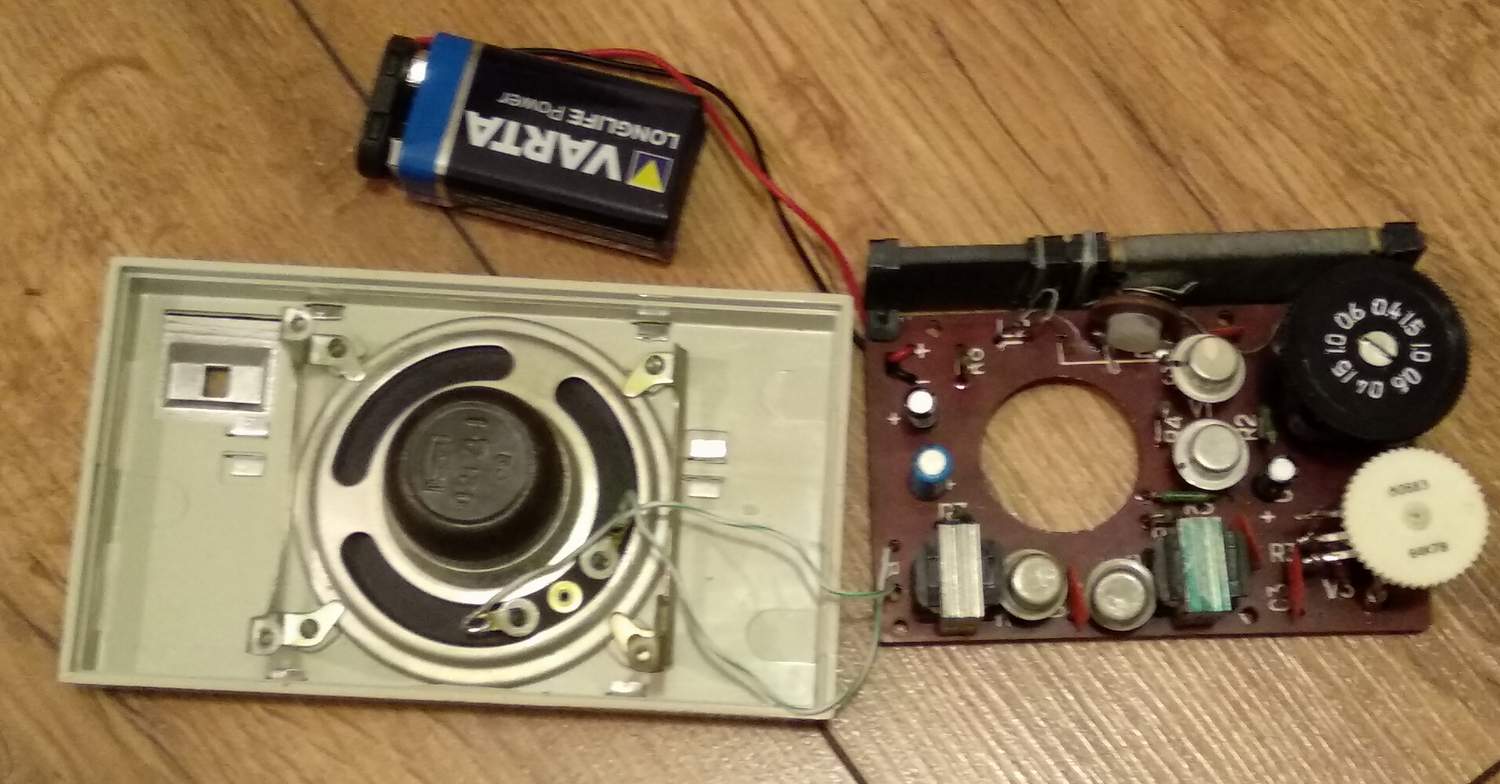

Faptul că ansamblat bara de ferită este foarte aproape de difuzor și ornamente metalice , scade mult sensibilitatea aparatului.

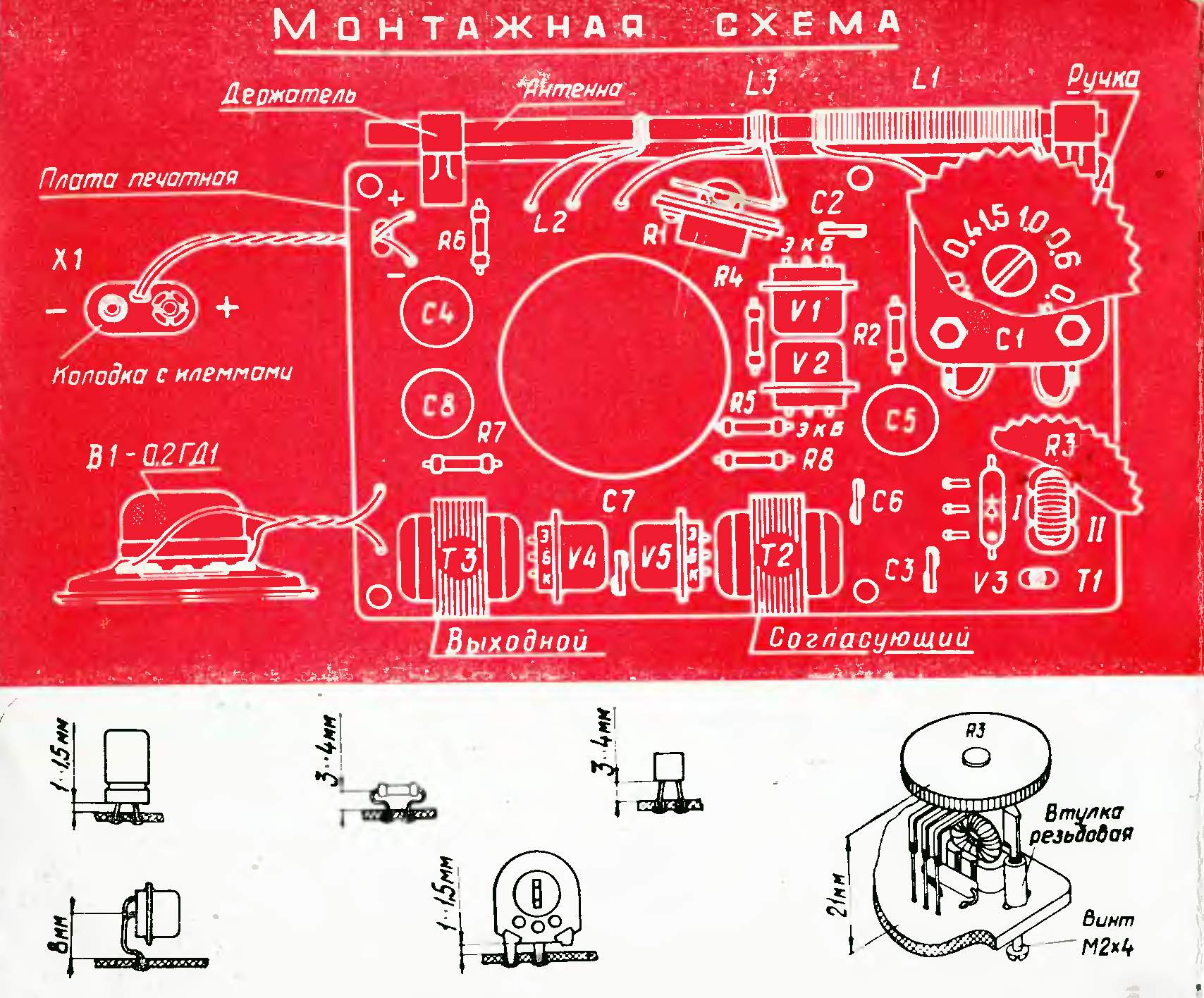

Iată harta de așezare a pieselor pe placă , care ne ajuta la ansamblarea receptorului.

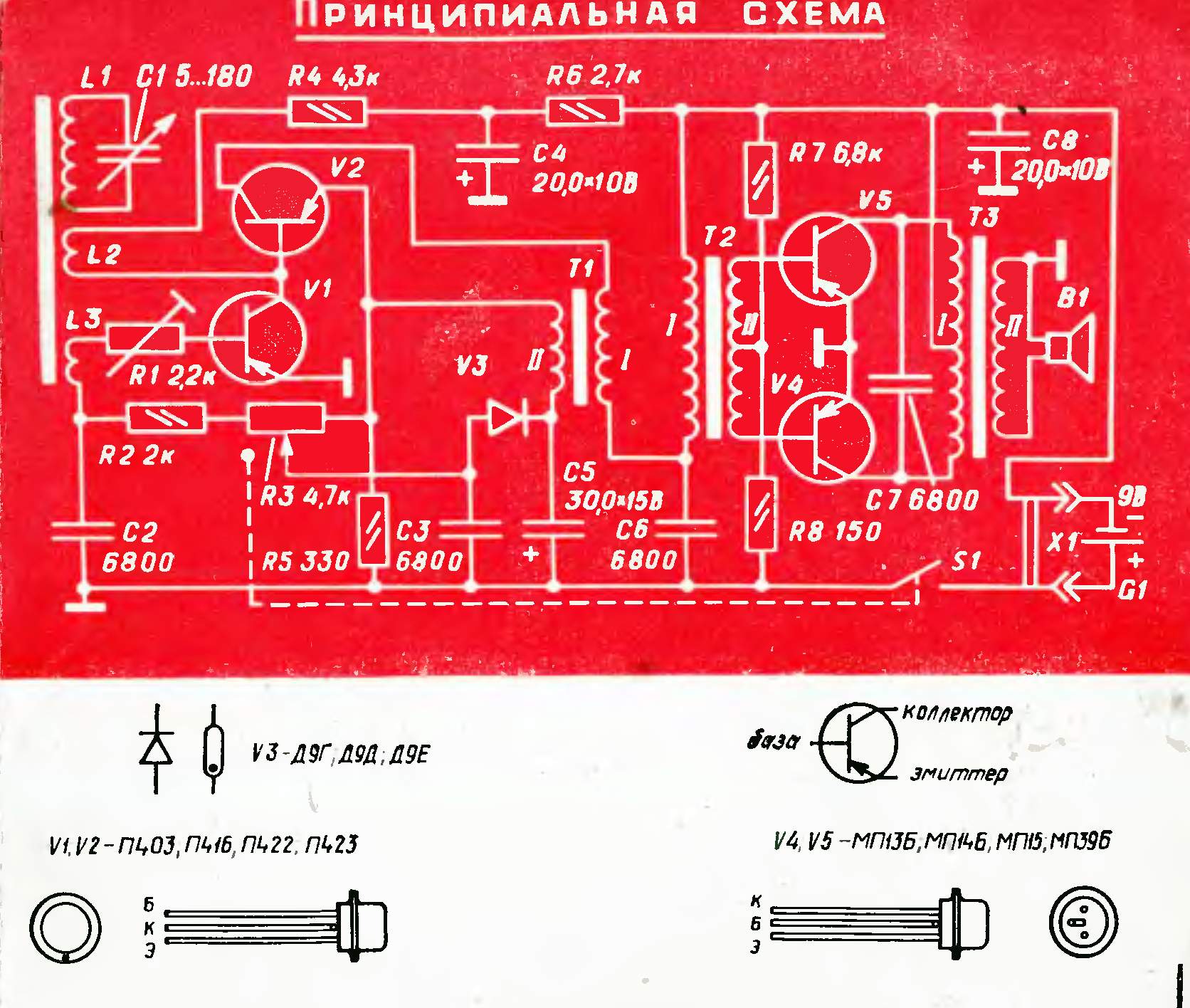

Schema electrică . Conceție interesantă de a se folosi la maxim de cele patru tranzistoare prin tehnica reflex . În anii '50 și '60 , cînd tranzistoarele au fost scumpe a avut rost , dar acum nu mai este cazul. Sensibilitatea și selectivitatea este mărit prin reacție, cu ajutorul bobinei L2. Această reacție este reglabilă cu ajutorul trimmerului R1.
