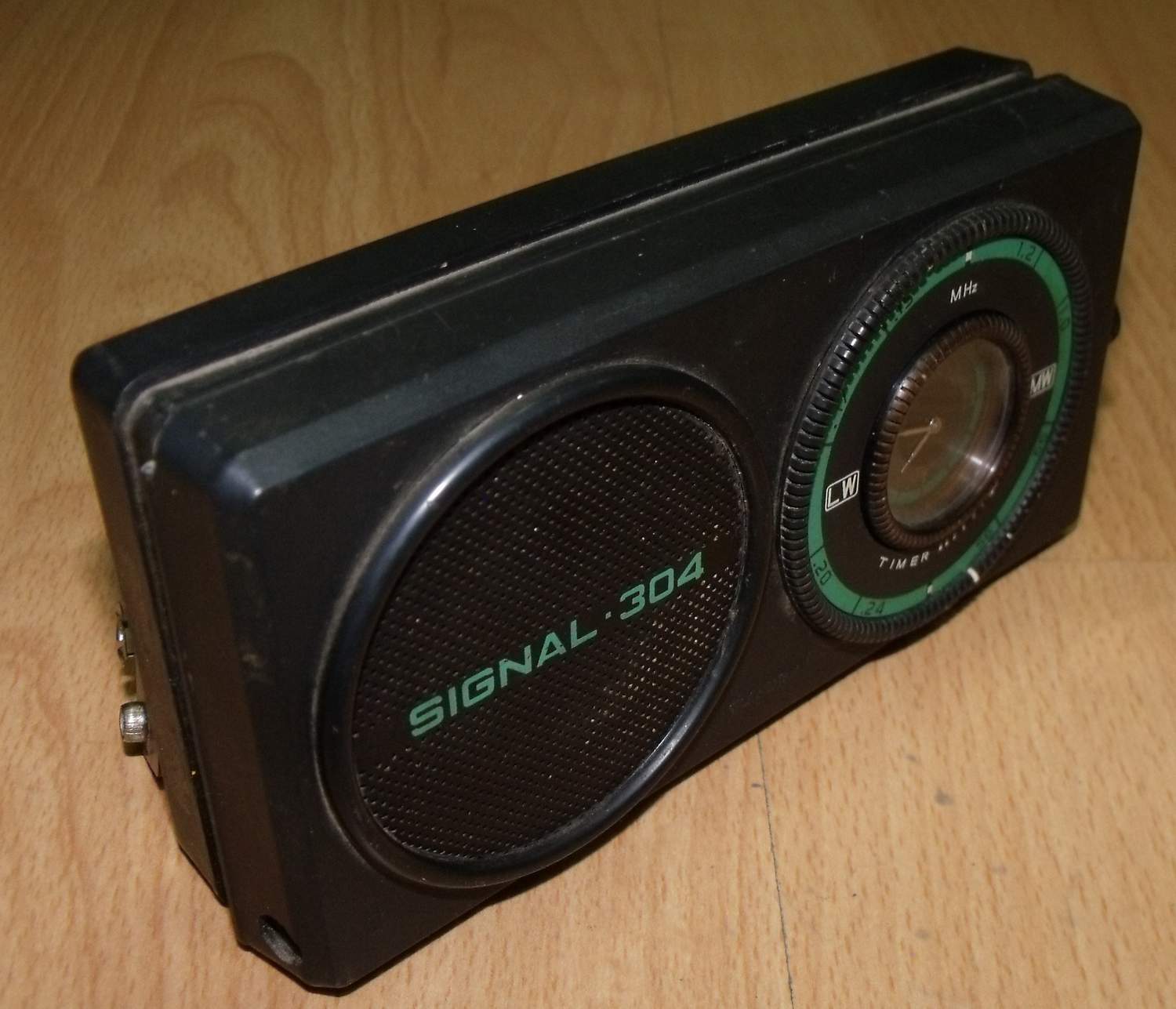

Signal 304 - 1983

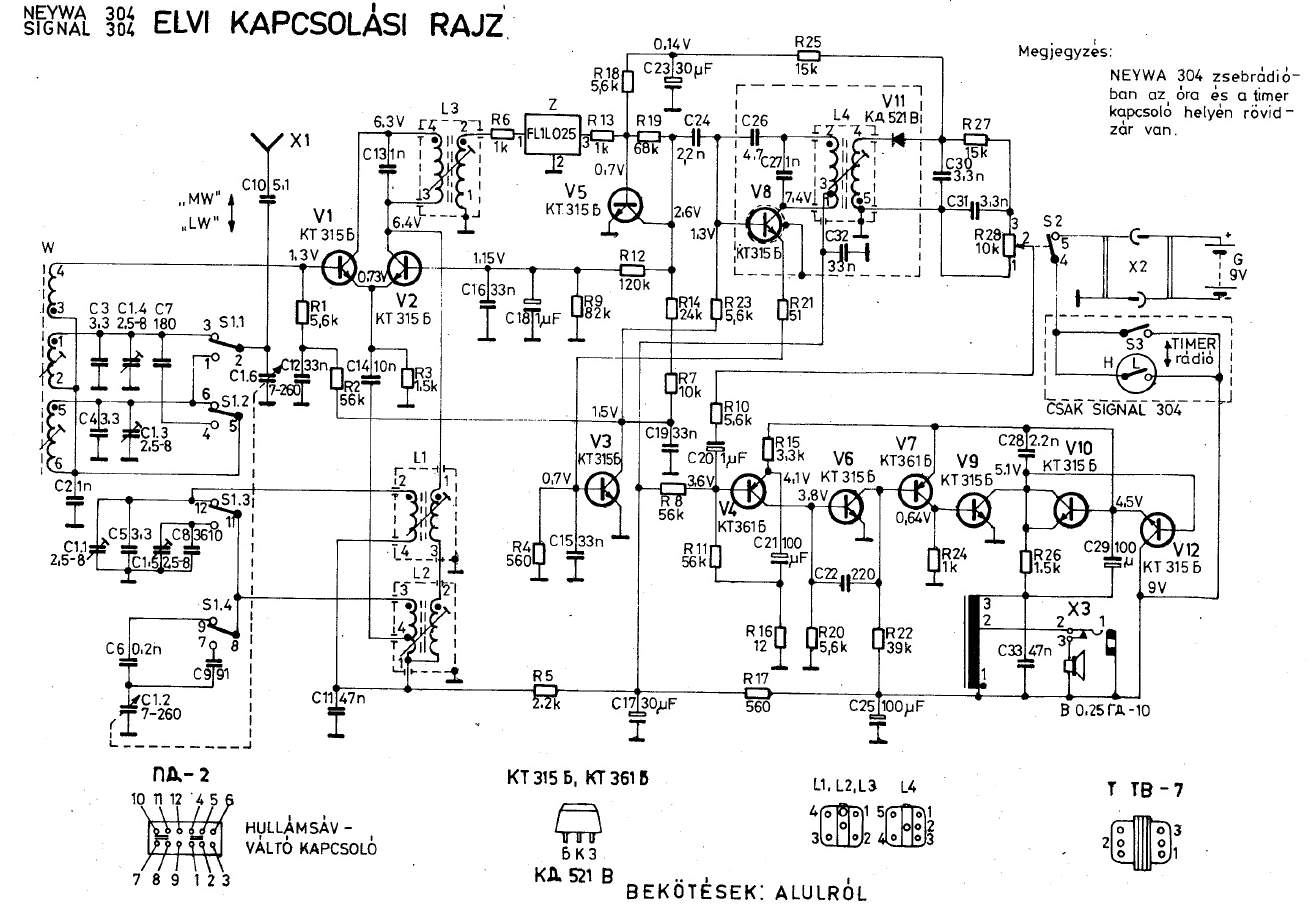

Iată un cimitir de piese. Construit în Leningrad, cu 11 tranzistoare recepționează pe undele medii și lungi. Deși are 11 tranzistoare, nu are calitatea Sokolului construit cu 7 tranzistoare. Și ca design, predecesorul lui, Signal 601 este mult mai frumoasă.Din păcate nu am Signal 601, dar dacă nu știți despre ce e vorba, faceți clic pe următorul link . Na... vedeți ? . Signal 601 este un aparat deosebit de frumos. Dar, să ne reîntoarcem la oile... pardon...Signalul nostru. Etajul amestec și oscilator este construit cu două tranzistoare, dar nu am amestec aditiv....ci nu știu ce am. Pur și simplu nu înțeleg. Firește asta este problema mea,dar oricum este foarte curios ce au făcut tovarăși cu V1 și V2. V3 este folosit ca tensiune de referință...bias....dacă vreau să mă dau mare :-) ...iar V10 este pe post de diodă. Foarte curios este și etajul final audio. Au folosit autotransformator, în loc să folosească un difuzor cu impedanță mai mare. Dar să vă spun și ceva bun despre acest aparat ....este dotat cu un ceas cu 23 rubine, care și acum ,după 35 de ani, funcționează perfect. Firește radioul are și funcția de deșteptător, de aia este dotat cu ceas. Dacă rotesc inelul exterior atunci caut postutile de radio, dacă rotesc inelul interior stabilesc ora la care va porni aparatul de radio, pe postul prestabilit.

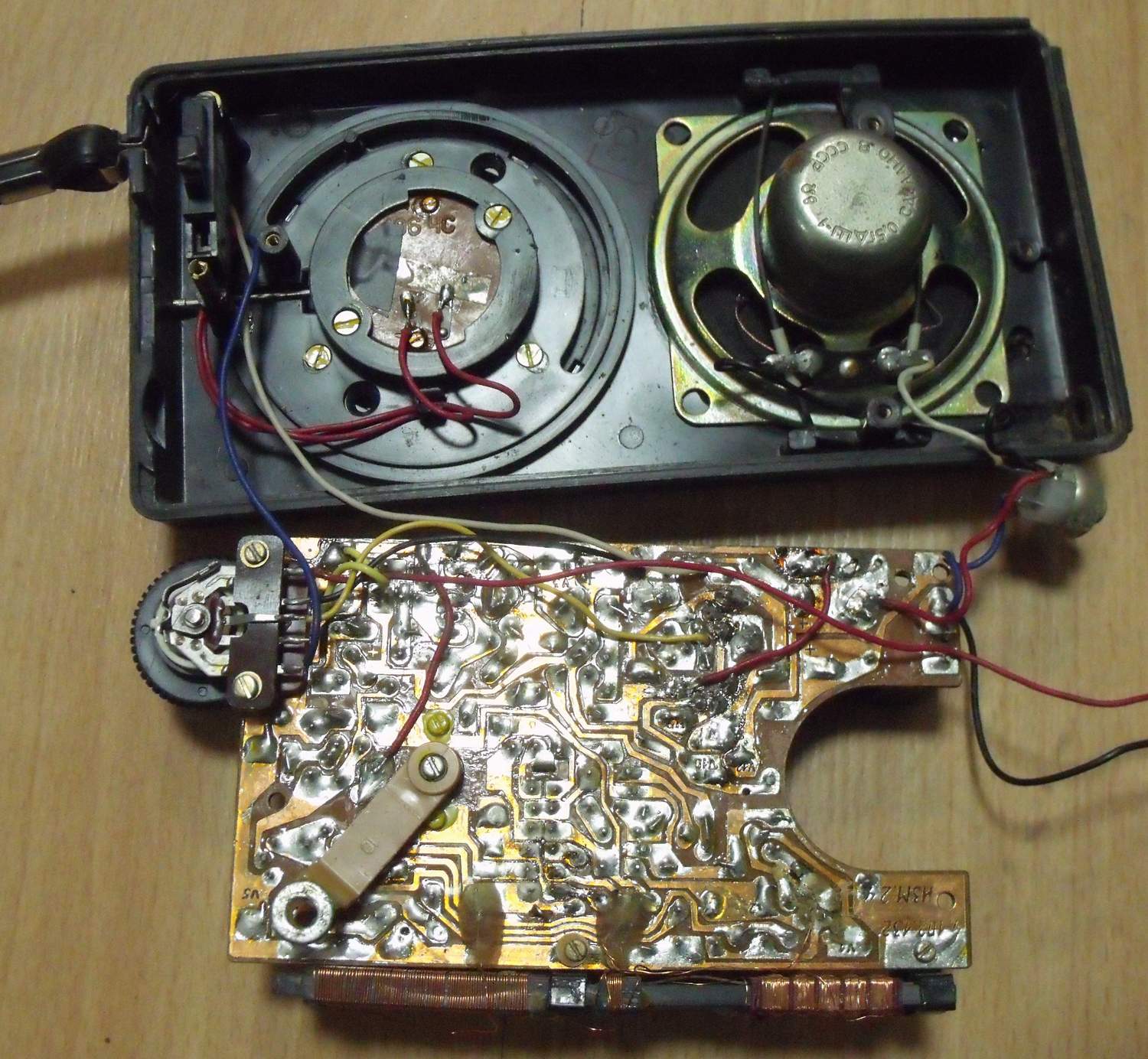

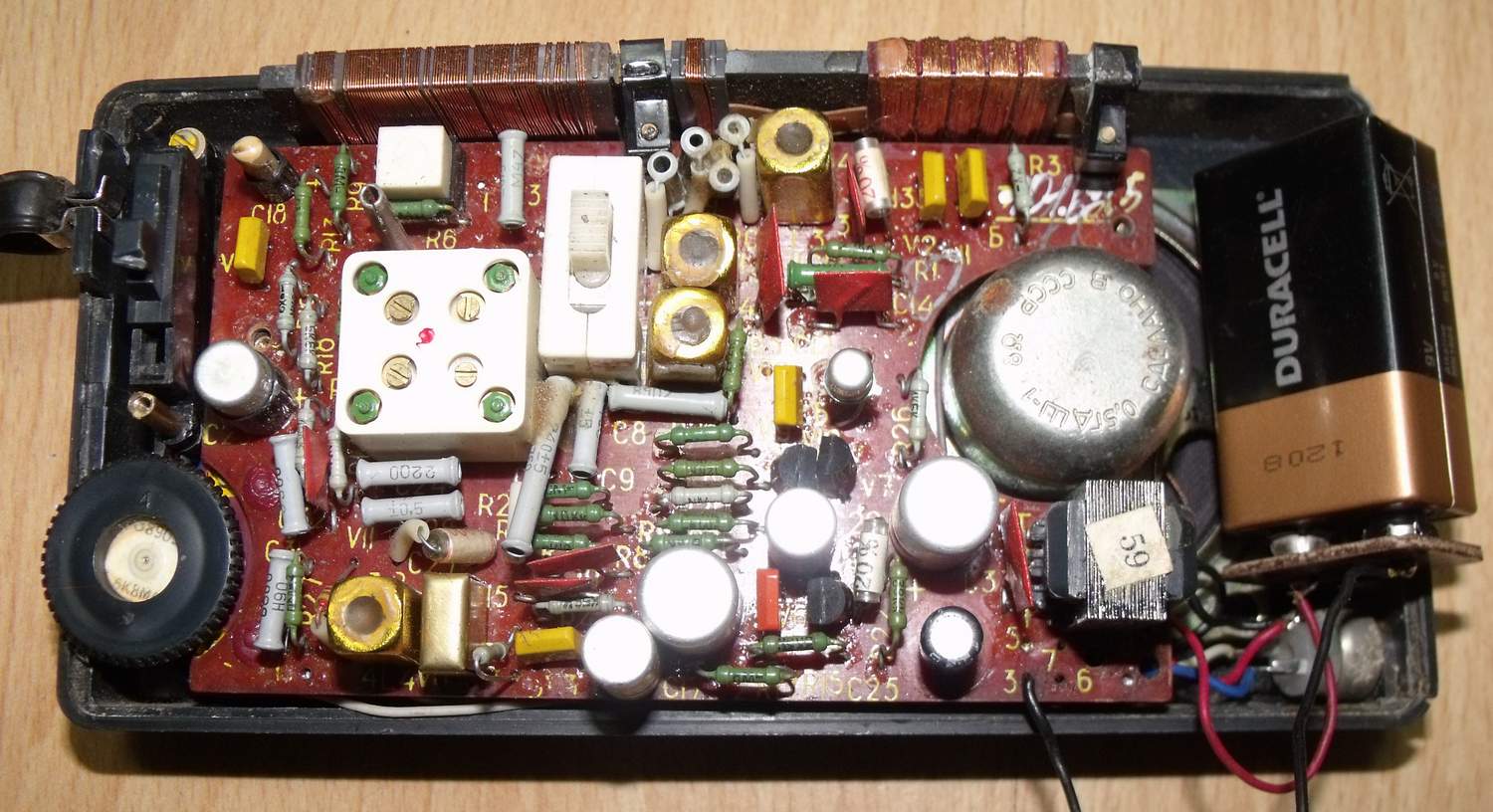

Jos, vedeți pe condensatorul variabil o lamă, cu capătul găurit ....

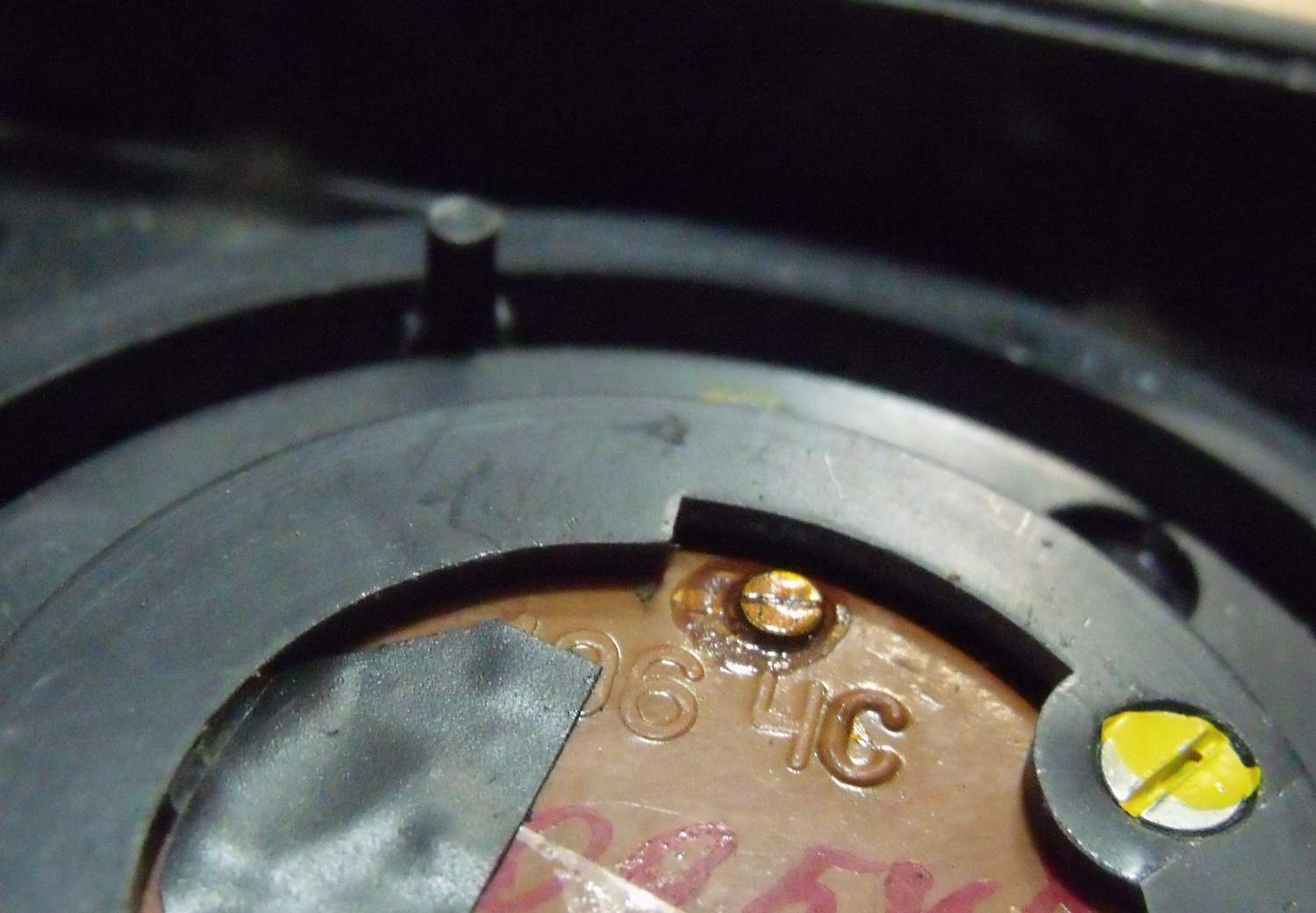

... în această gaură intră butonul de plastic pe care o vedeți jos. În decor.... ceasul.

O soluție simplă și ingenioasă. Pentru aceste detalii interesante îmi place să colecționez aparate de radio. Problema scalei și arătătorului este rezolvată.
