Radio cu amplificare directă - 2021

După cîteva superheterodine construite m-am lovit de schema aparatului Iunost202 , despre care se vorbea că are o sensibilitate ieșită din comun. Eram curios dacă este chiar așa de performant , și m-am gîndit să-l construiesc . Firește cu mici schimbări :-) .

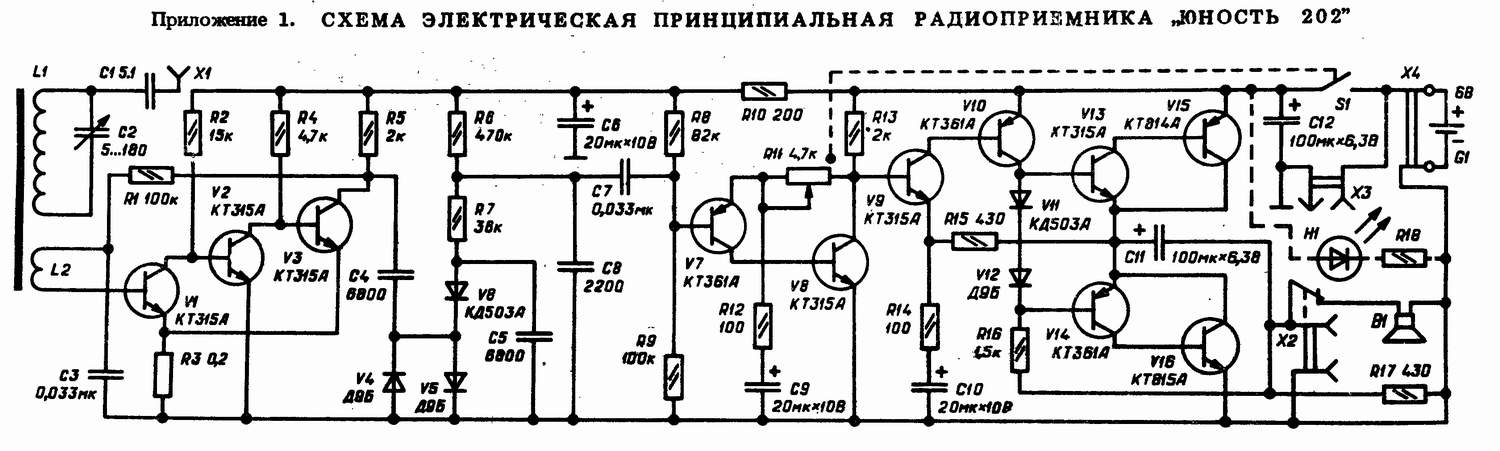

Vedeți aici schema originală :

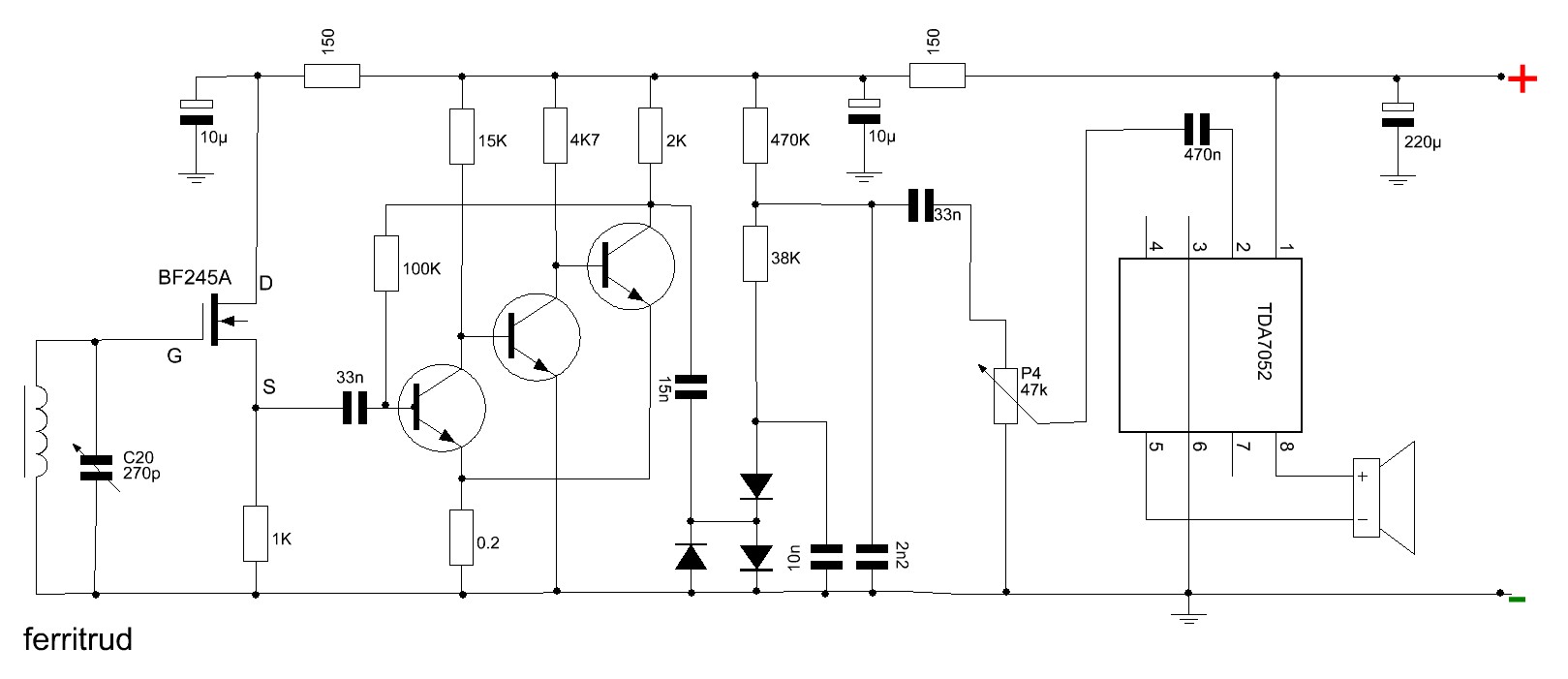

Înțeleg că intrarea audio trebuie să aibă o impedanță mare de intrare , dar practic este un cimitir de piese. Așa că partea audio l-am schimbat cu un circuit integrat. Iar ca să fie și mai sensibil , la intrare i-am pus un FET :

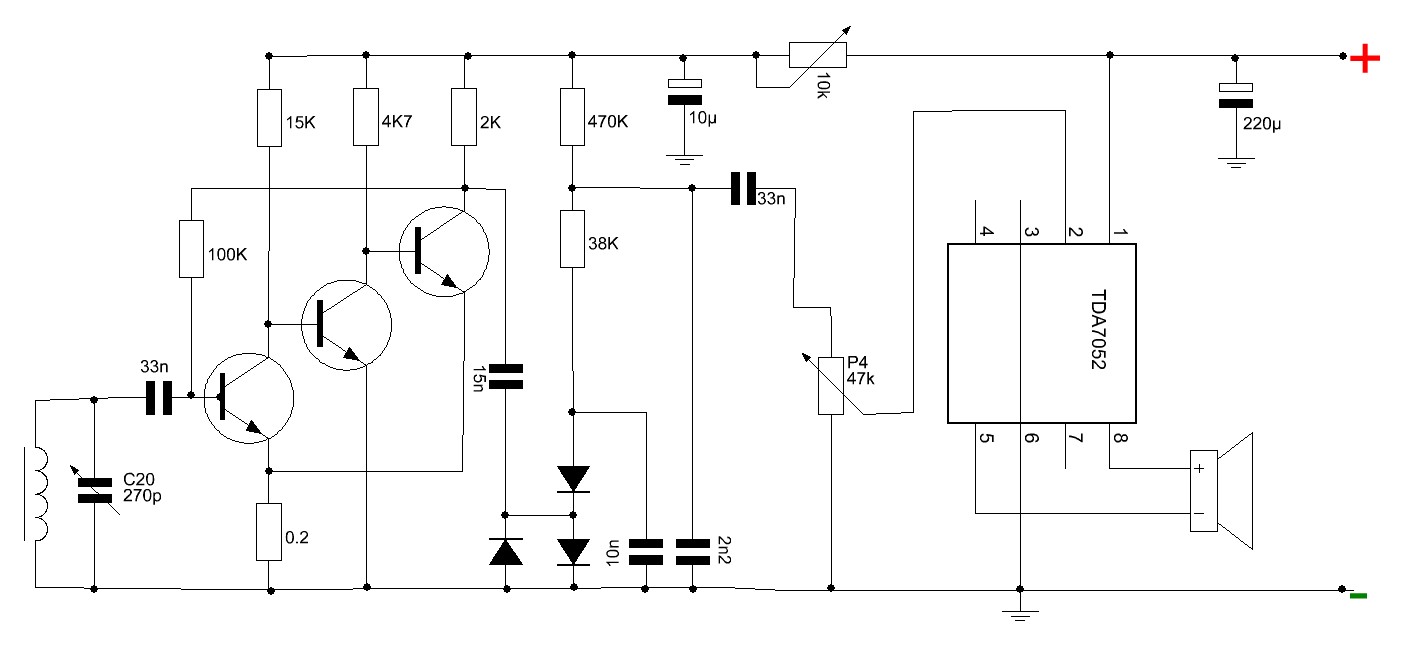

Aveam presimțirea că din cauza amplificării excesive va fi instabil pentru că va intra în acroșaj. Din această cauză am folosit placajul imprimat cu dublu strat, o parte fiind masa ,pentru o ecranare mai bună. Degeaba , tot era instabil , practic nu poate fi folosit. Așa că am scos FET -l de la intrare ,și am pus un potențiometru de 10 K pentru reglarea amplificării. Deci în final va arăta așa :

În felul asta deja am un rezultat bun , dar puțin mai slab decît TRF1 . Deci am ajuns la punctul la care prin tehnica TRF nu pot obține rezultate mai bune. Adică s-ar putea , dar ar fi mult mai complicat și schematic și constructiv decît un superheterodin . Deci nu are rost . Pentru că din capul locului construcția a fost un experiment nu i-am făcut o carcasă . Am băgat totul într-o cutie de carton:

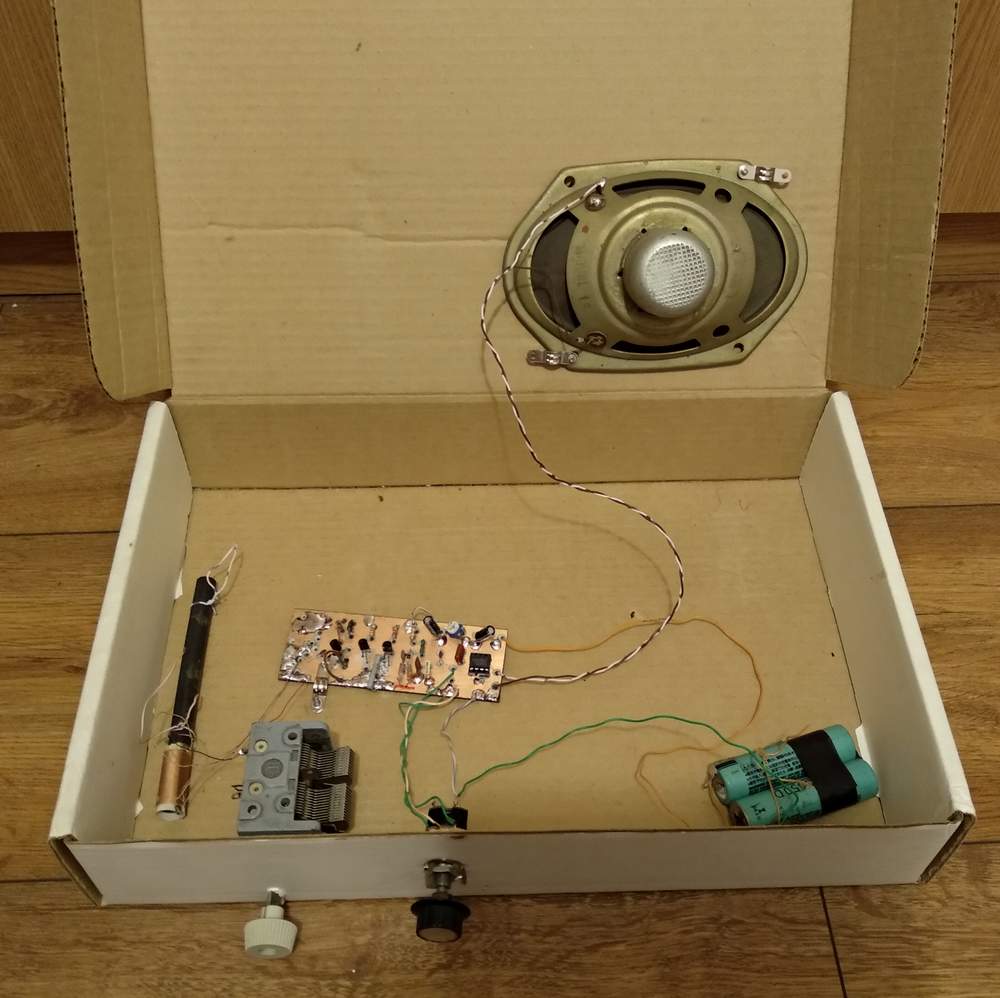

Aici vedeți versiunea funcțională :

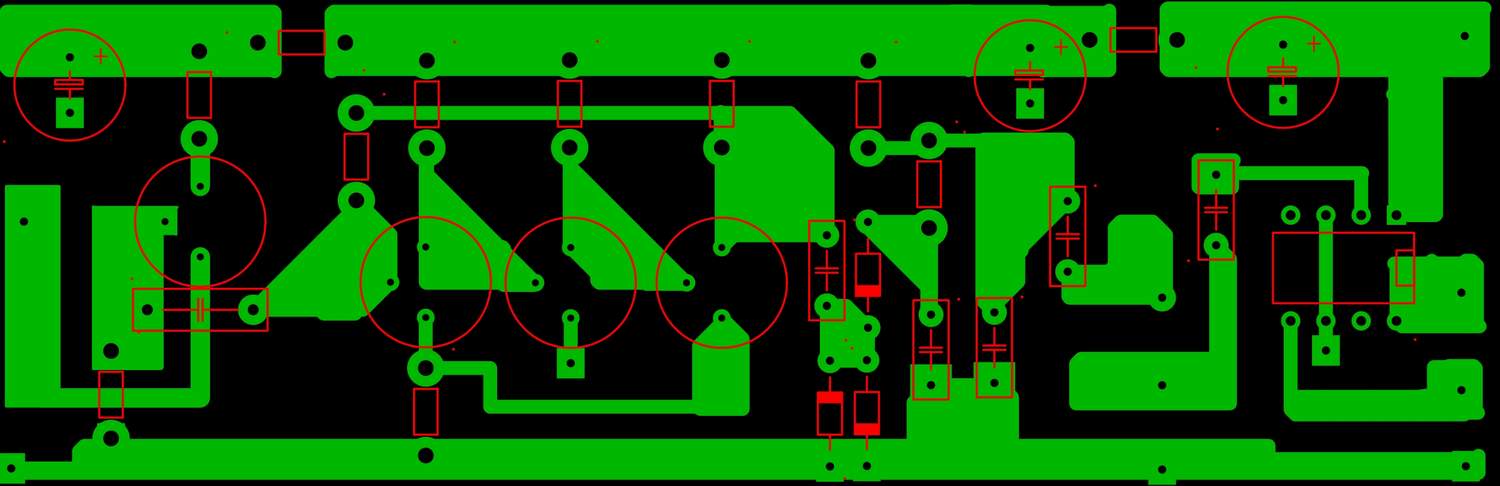

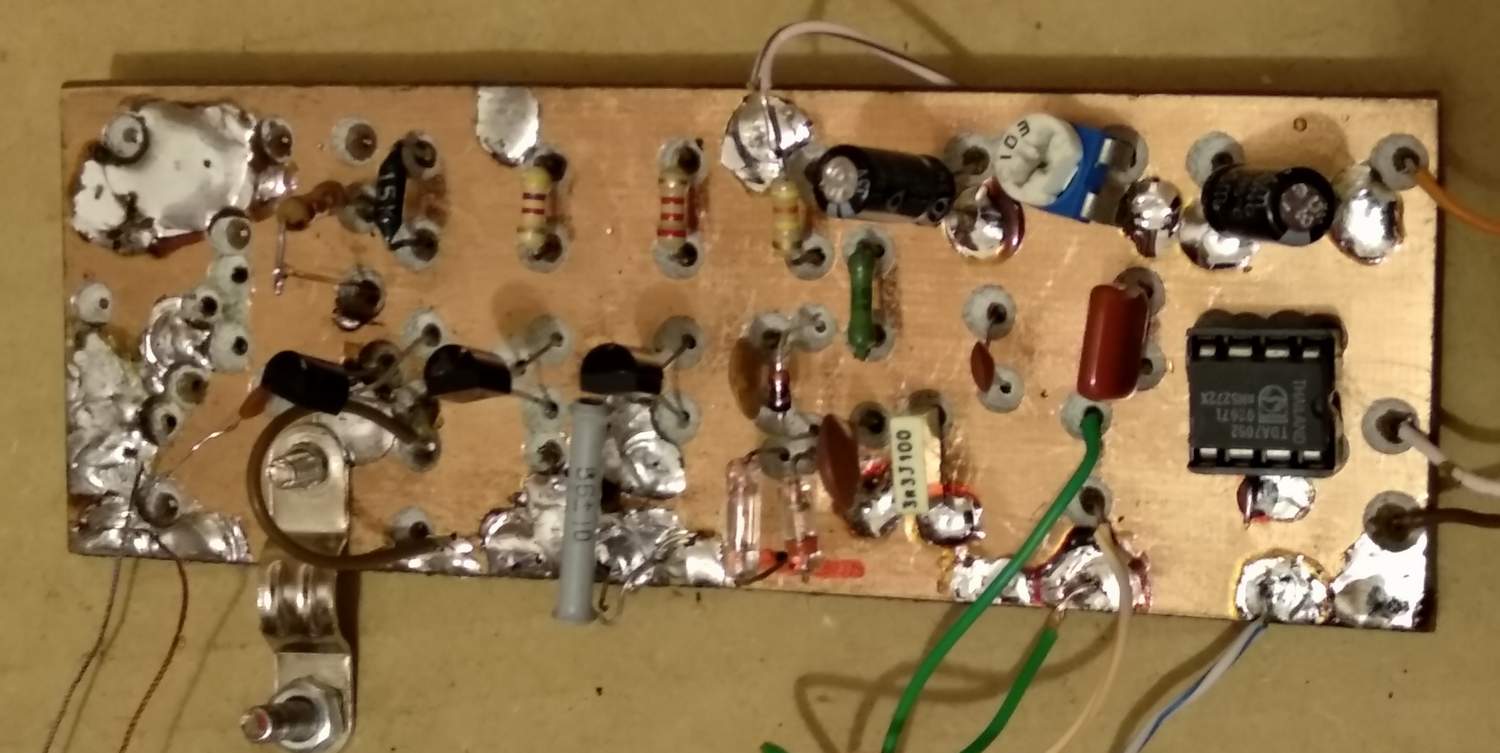

Placajul imprimat la care deja este scos partea cu FET :
