Radioreceptor superheterodină, construit de mine în - 2019

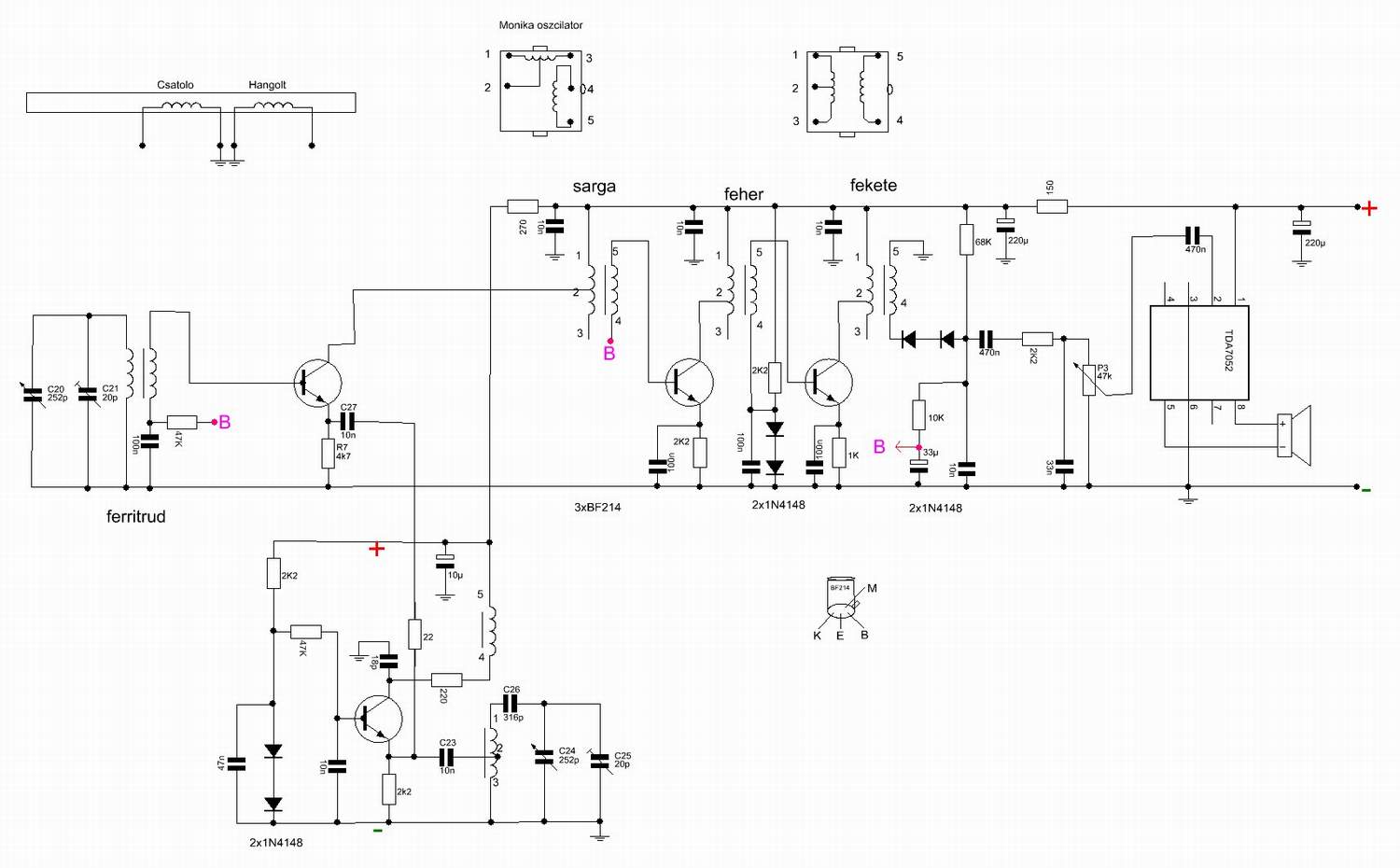

Acest aparat este de fapt varianta îmbunătățită a celui anterior. De mai multe ori am spus ,că pe undele medii nu este necesar mixer additiv , și totuși acum am folosit această tehnică . De ce ? Pentru că nu am reușit să scap de fluierăturile în cîteva puncte pe scală....deci nu am reușit să scap de interferențe . Firește aceste interferențe sunt prezente și la aparate comerciale de duzină...cu diferite intensitate , dar eu am țintit mai sus :-) . Firește dacă aș fi mai deștept aș fi reușit și cu mixer autooscilant, dar n-a fost să fie . Ce sunt interferențele ? Presupunem că vrem să recepționăm un post cu frecvența de = 540 KHz. În acest caz frekvența oscilatorului local are valoarea de = 1005 KHz . Dacă FI = 465 KHz , atunci 1005-465=540 , deci ascult postul dorit. Dar stația de pe frekvența de 1005+465=1470 KHz vrea și el să intre , pentru că 1470-1005=465 , ceea ce este exact valoarea frecvenței intermediare. Bobina modulatoare de pe bara de ferită are menirea să îngreuneze asta , dar nu reușește în totalitate. Această proprietate a aparatului de radio ,se numește : atenuarea frecvenței imagine. Cu cît aparatul este mai scump, cu atît are o valoare mai bună . Deci recepționăm două posturi, postul care are 540 KHz , și cel care are 1470 KHz, firește mult mai slab. Însă posturile în jurul frecvenței de 1470 se transformă în fluierături , ai cărei prezență sau intensitate depinde de atenuarea frecvenței imagine. Să luăm o gură de aer. Jos se vede schema aparatului pe care l-am construit , și care funționează foarte bine :

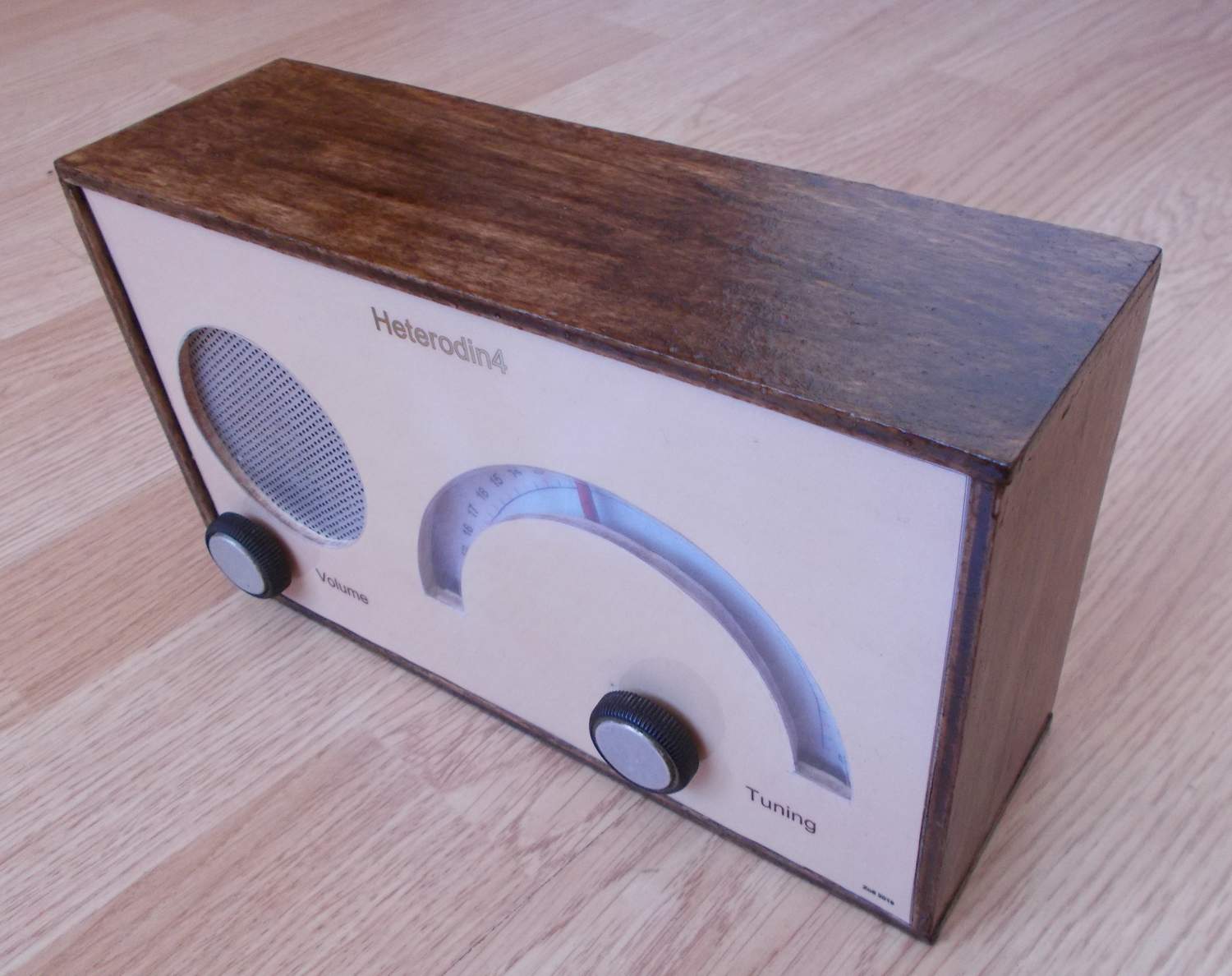

Așa arată din față:



Am proiectat pe un singur placaj:

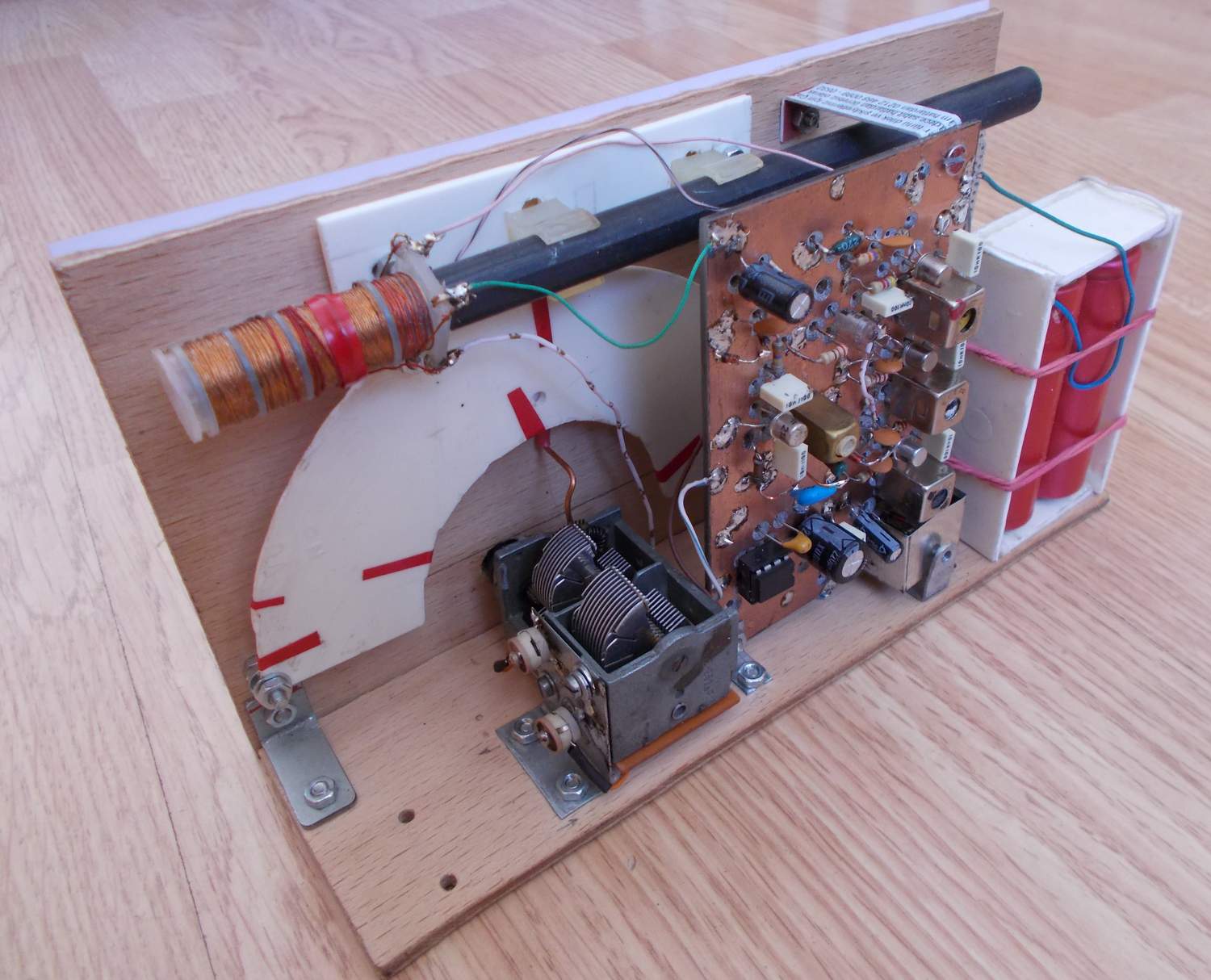

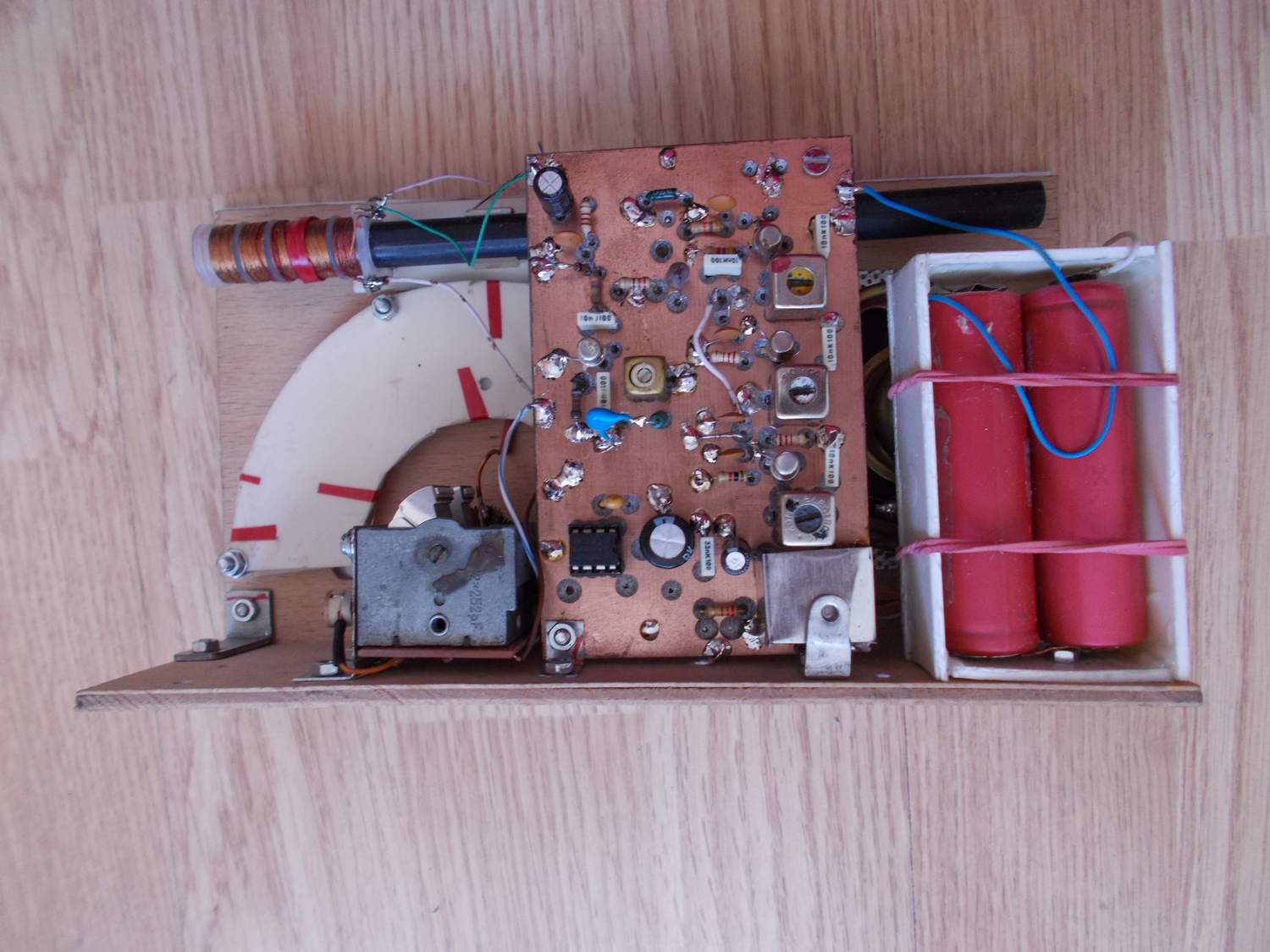

Așa arată din "avion" :

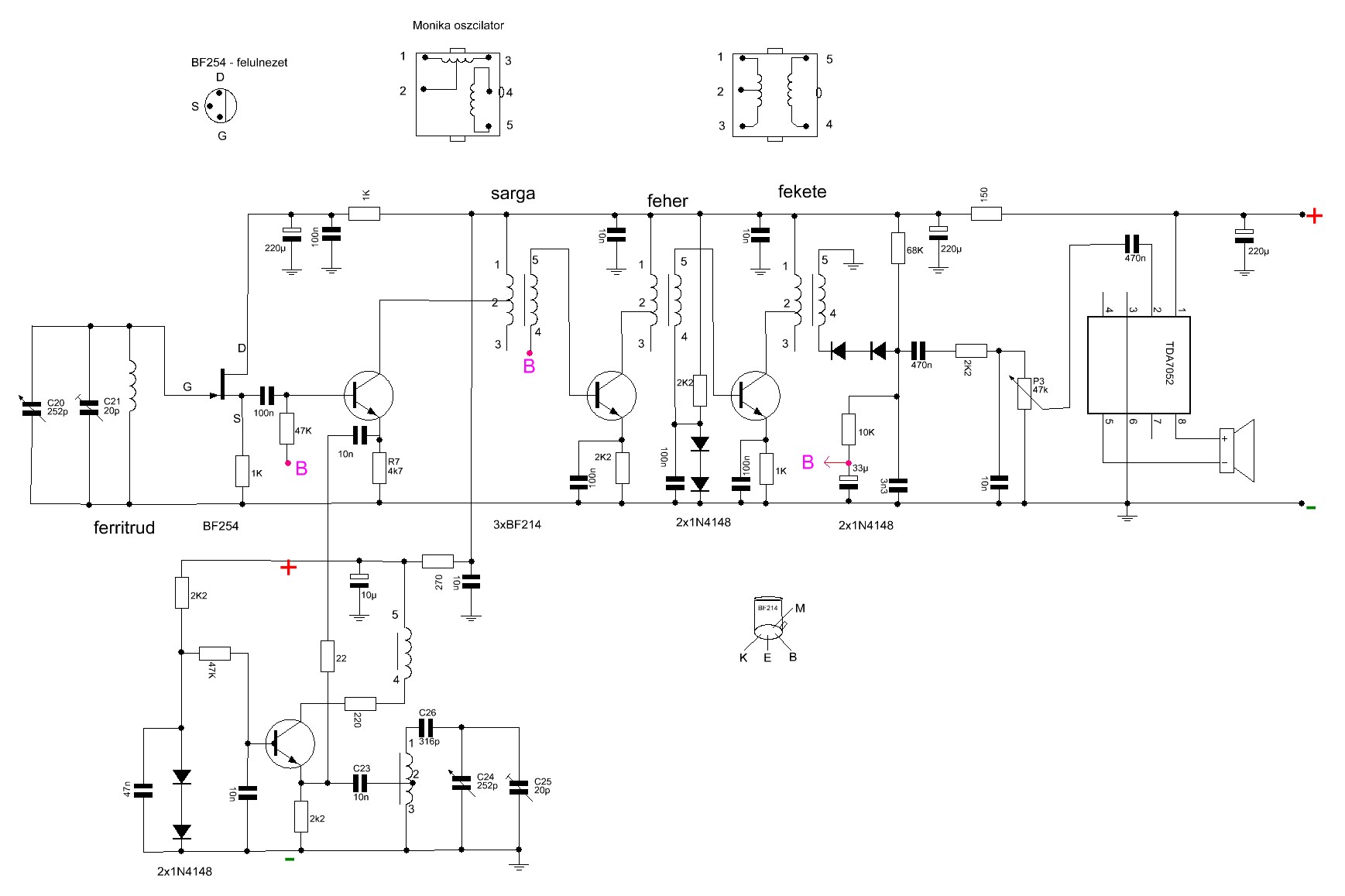

A trecut aproape un an , și tot m-am gîndit , ce îmbunătățiri aș putea să mai fac. Am încercat pe post de amestec să pun un FET , dar a scăzut sensibilitatea , deci am renunțat. După asta m-am gîndit la un ampificator de radiofrecvență cu un FET. De fapt nici nu este amplificator , mai degrabă adaptare de impedanță . Ce se întîmplă ? Etajul amestec cu bipolarul BF214 are o impedanță de intrare mică , deci bobina de pe bara de ferită ,trebuie să aibă un secundar cu cîteva spire. De obicei raportul este de 10:1. Deci și tensiunea aplicată tranzistorului de amestec este de 10 ori mai mică. Dacă ne folosim de impedanța de intrare mare a FET - ului , putem să atacăm etajul amestec direct , din primarul bobinei de pe bara de ferită. Zis și făcut . A ieșit un aparat de radio excelent. Fără interferențe , și cu o sensibilitate ieșită din comun. Vedeți jos schema (sper) finală :-) :
