Radioreceptor superheterodină, construit de mine în - 2020

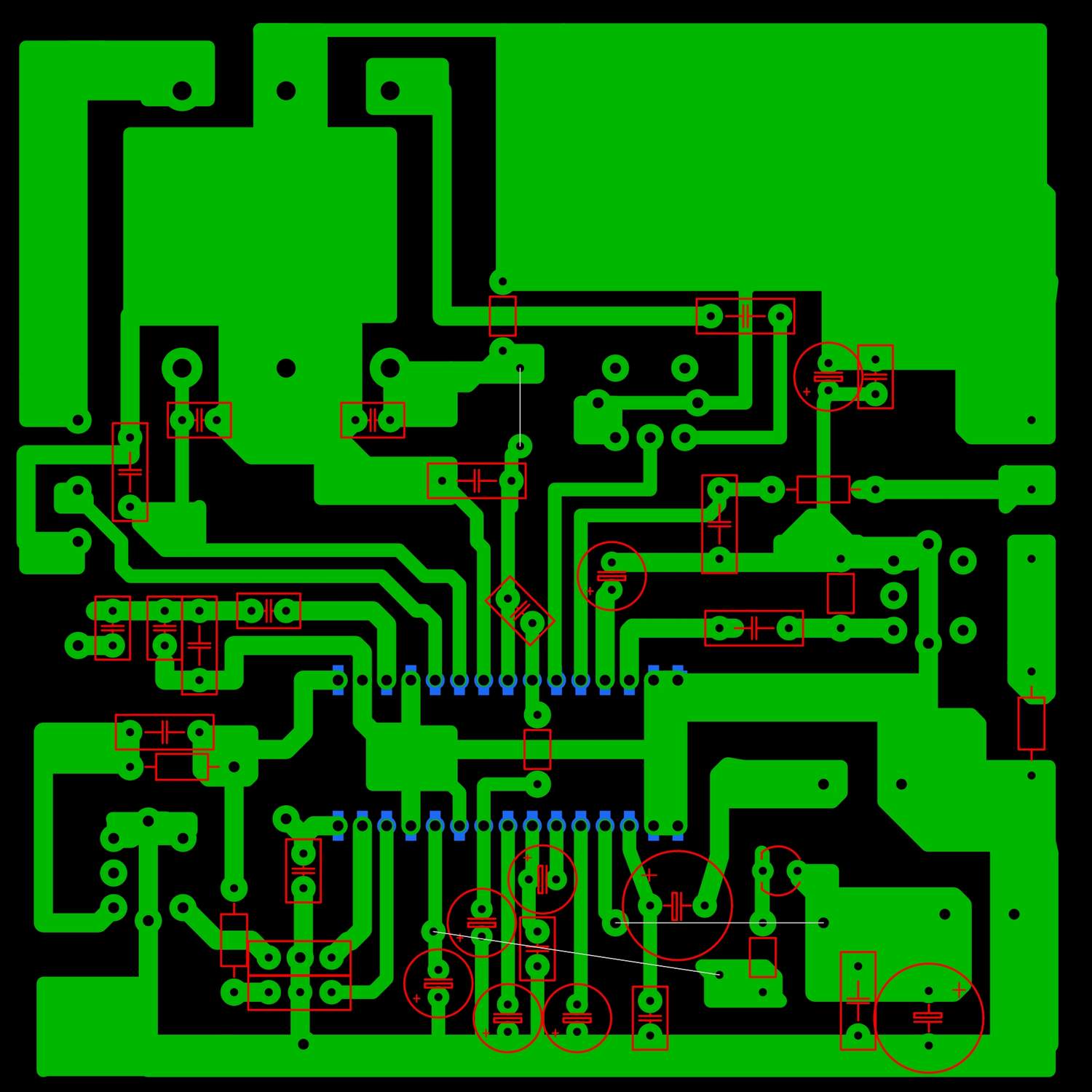

Nu am crezut , că o să mai construiesc un aparat de radio , dar m-am întîlnit cu circuitul integrat CXA1019S , fabricat de Sony ,și m-am apucat de treabă . Schema folosită este cea recomandată de Sony . Am proiectat cablajul imprimat:

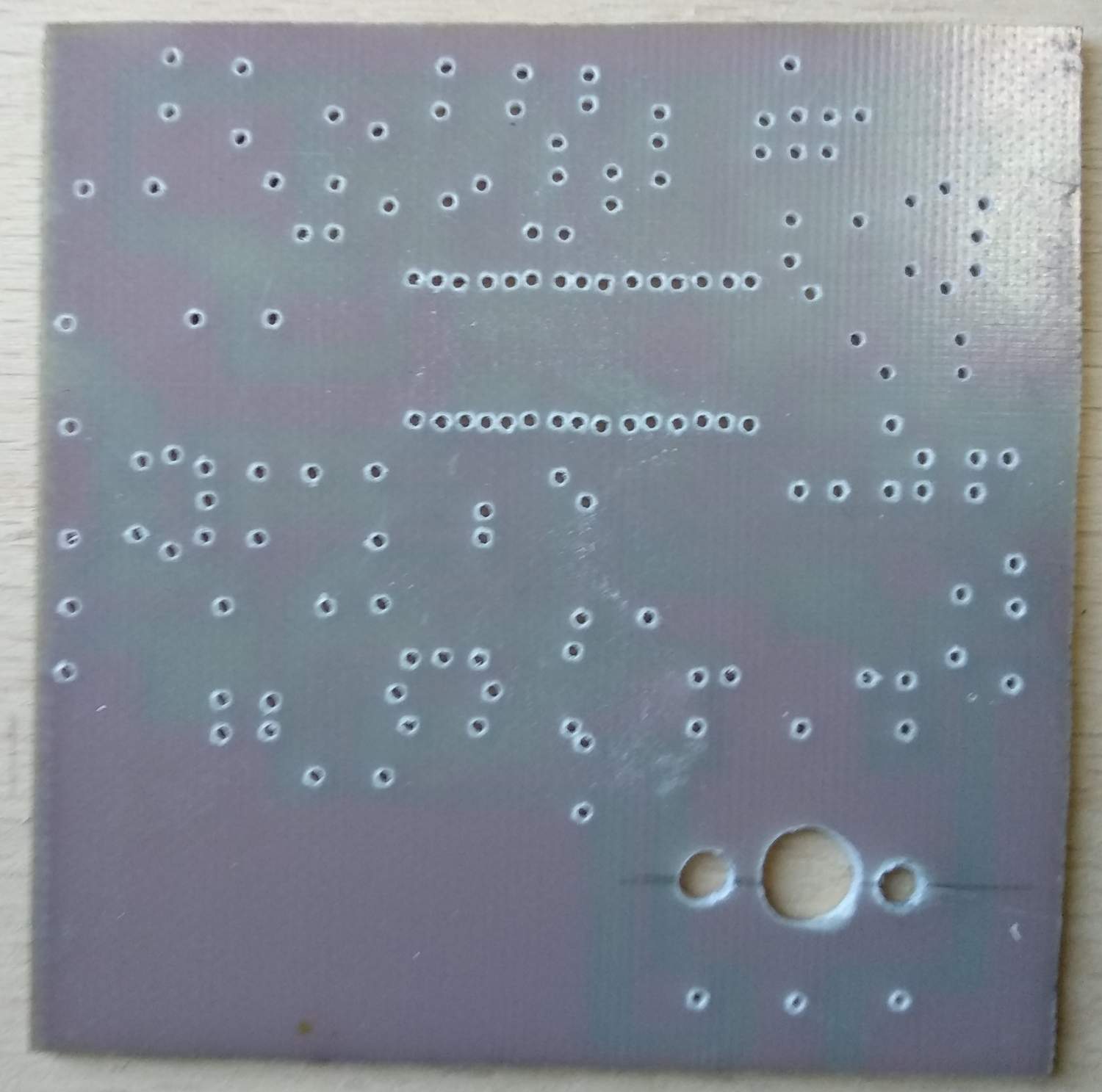

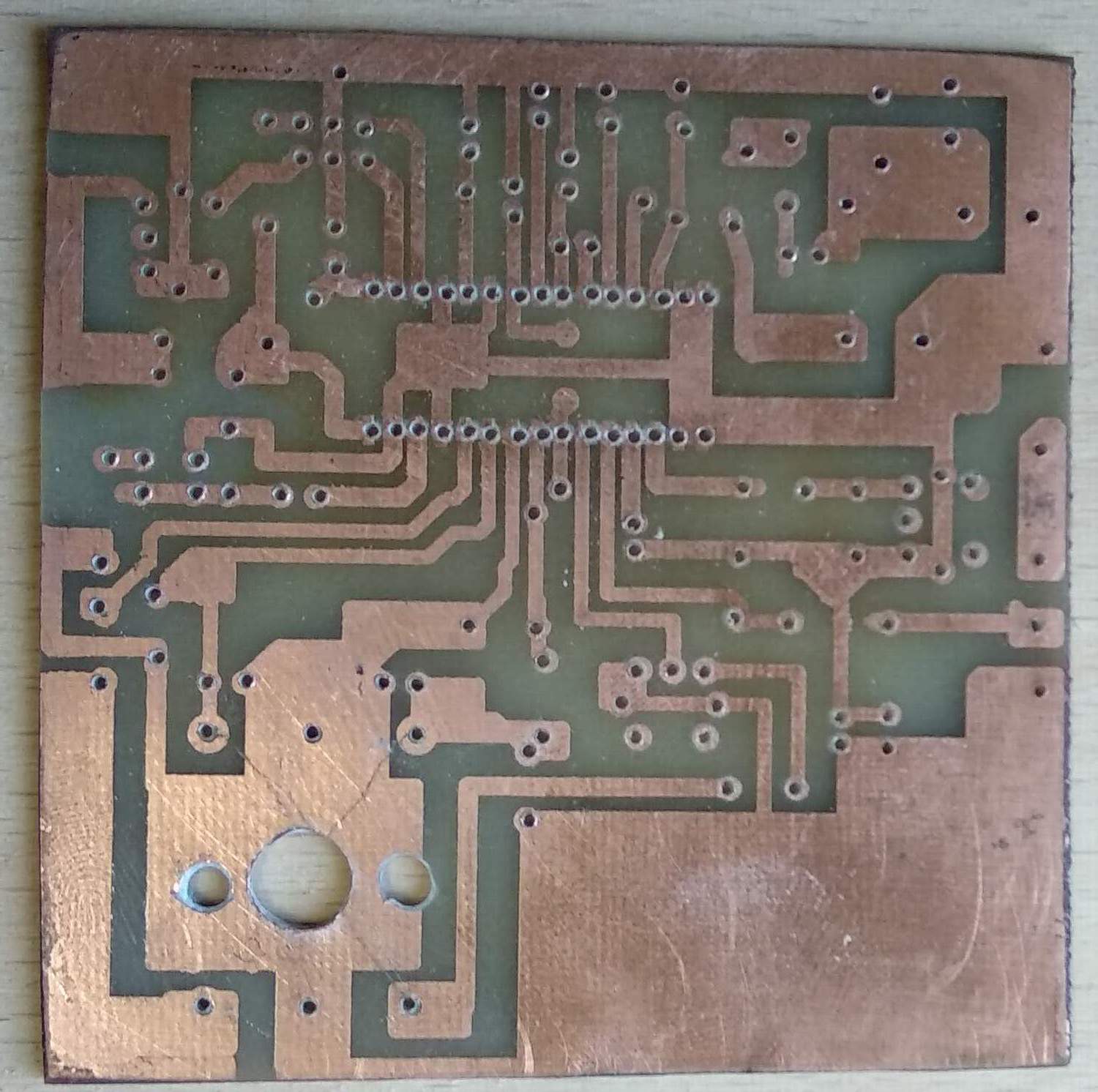

Așa arată în realitate :

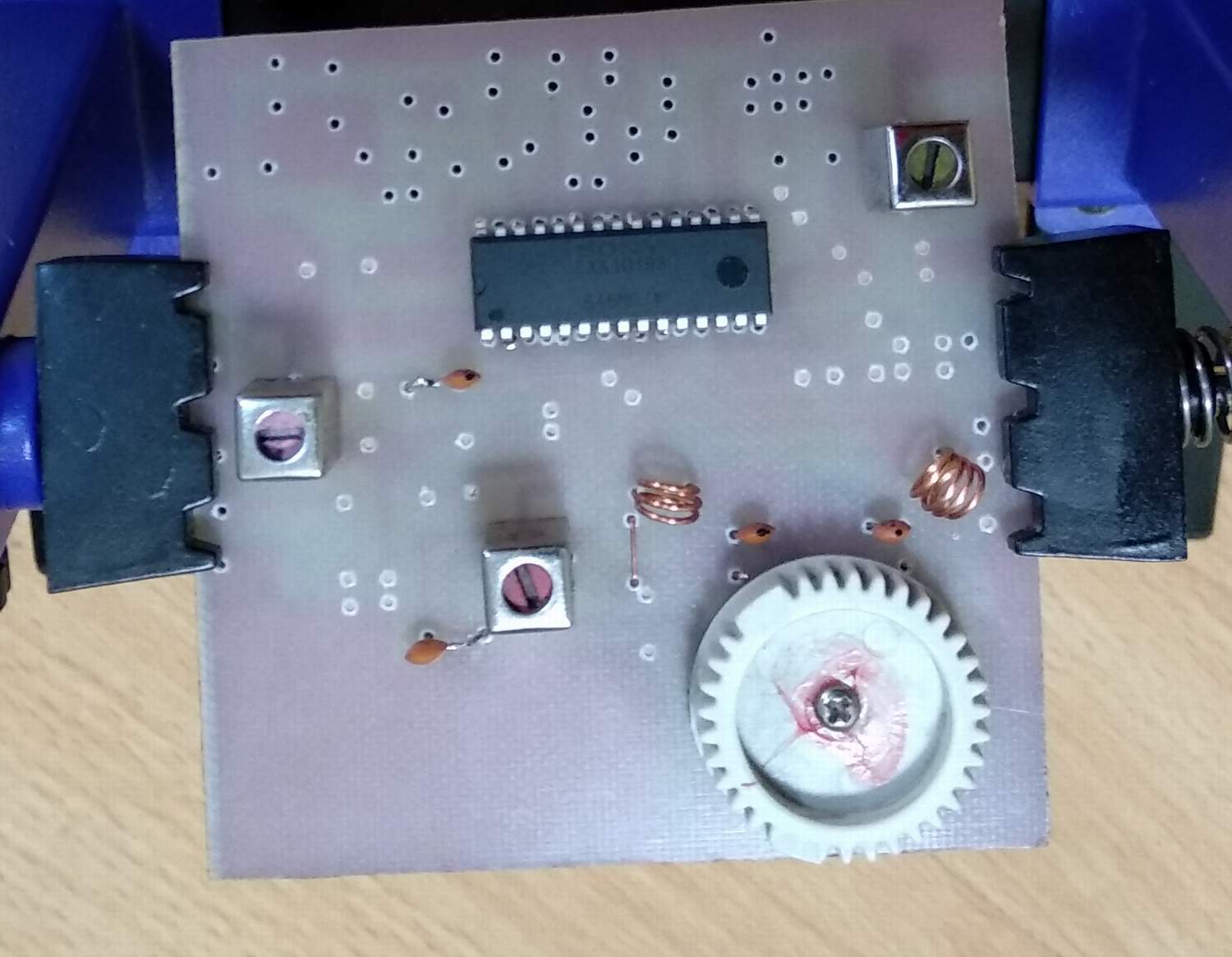

Încep înplantarea pieselor :

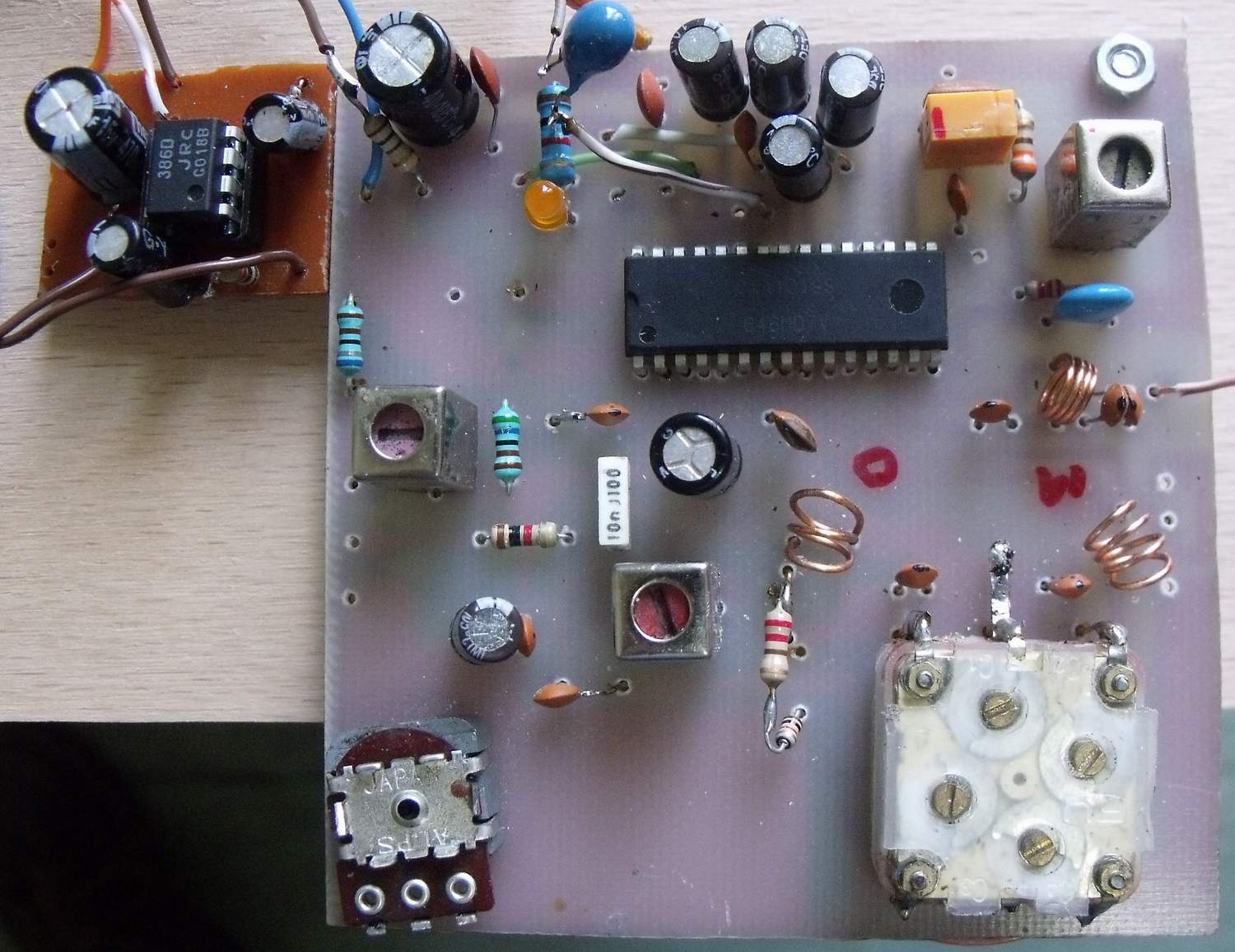

Am pus piesele , aparatul este gata , dar nu știu unde am greșit , radioul are oscilații audio . Sau cablajul nu este bine proiectat , sau e defect circuitul integrat , dar nu am reușit să-l fac să funcționeze bine . Deci am făcut un amplificator separat , cu circuitul integrat TDA7052 . Imediat vi-l arăt și schema finală .

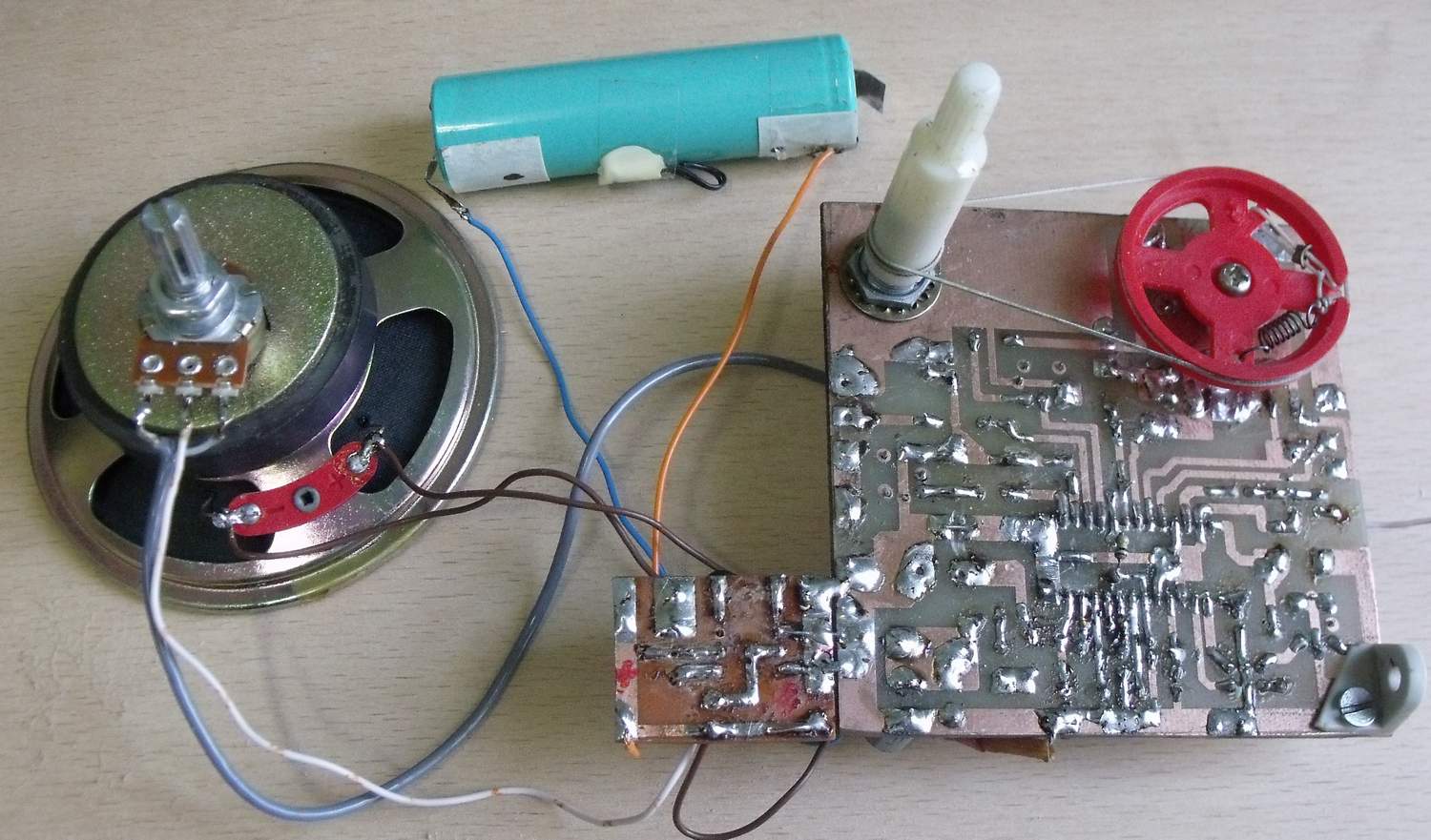

Aici este aparatul de radio , care funcționează perfect . Nu treceți cu vederea , antrenarea condensatorului variabil :-) .

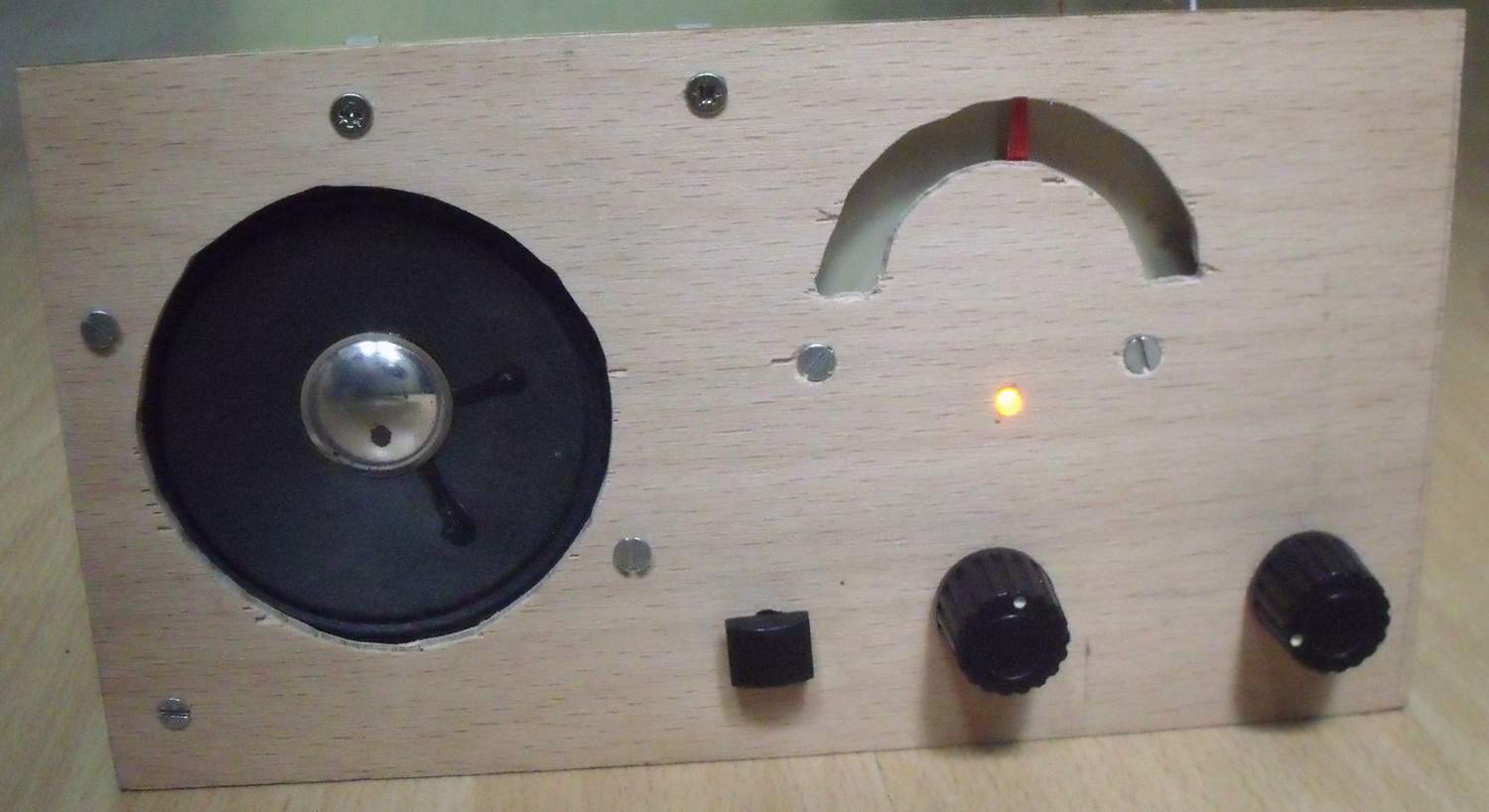

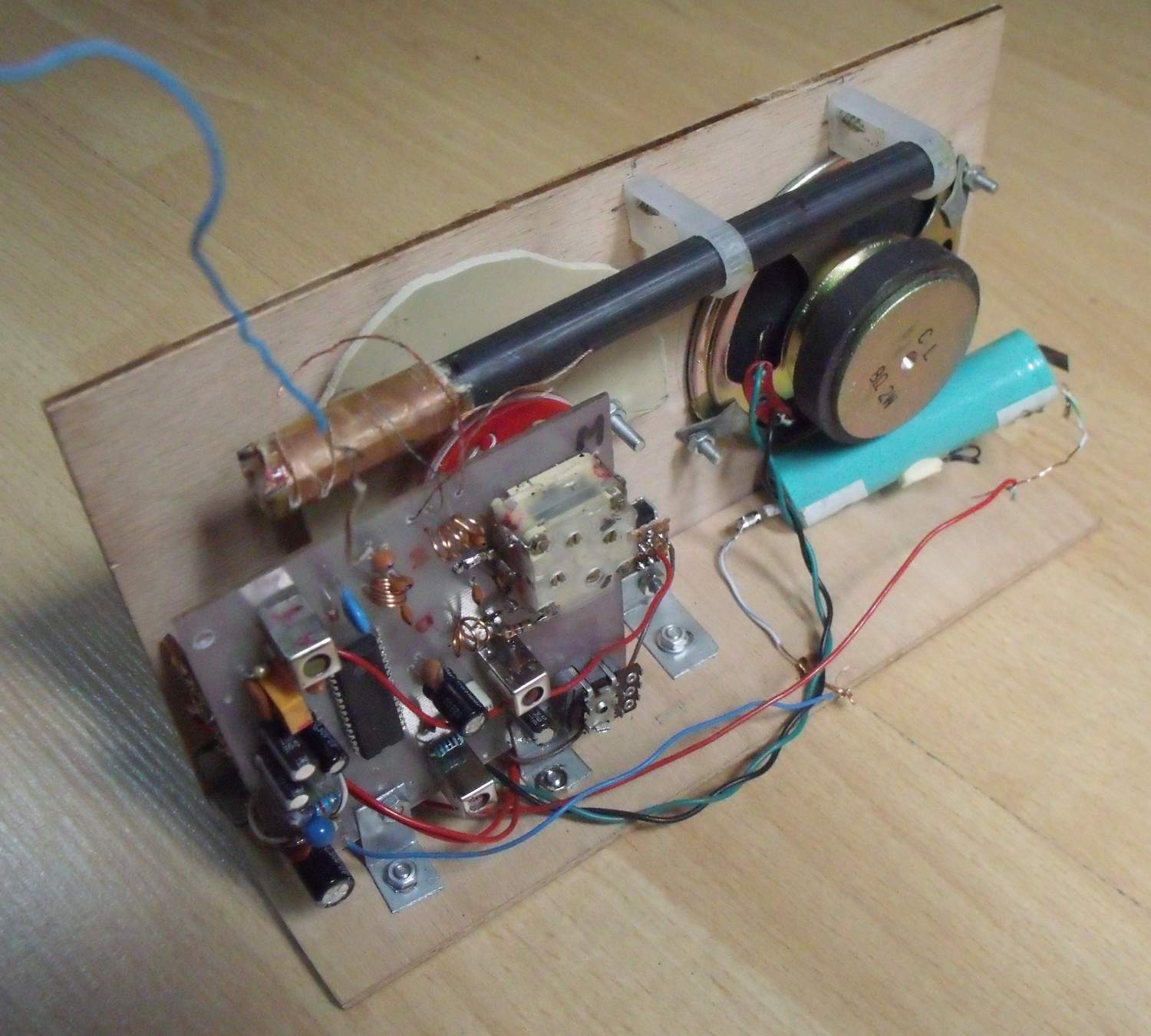

Totul la un loc....dar am probleme cu designul .
