Sursă de alimentare reglabilă - 2025

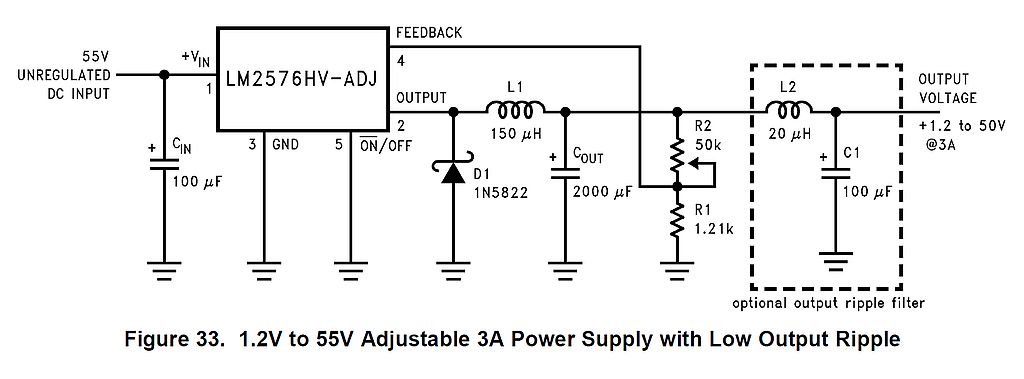

Aveam nevoie de o sursă de alimentare simplă ,reglabilă și stabilizată. M-am gândit să nu construiesc un circuit simplu clasic, ci să mă bazez construcția pe regulatorul de tensiune Step-Down Voltage Regulator ,LM 2576. Iată schema circuitului:

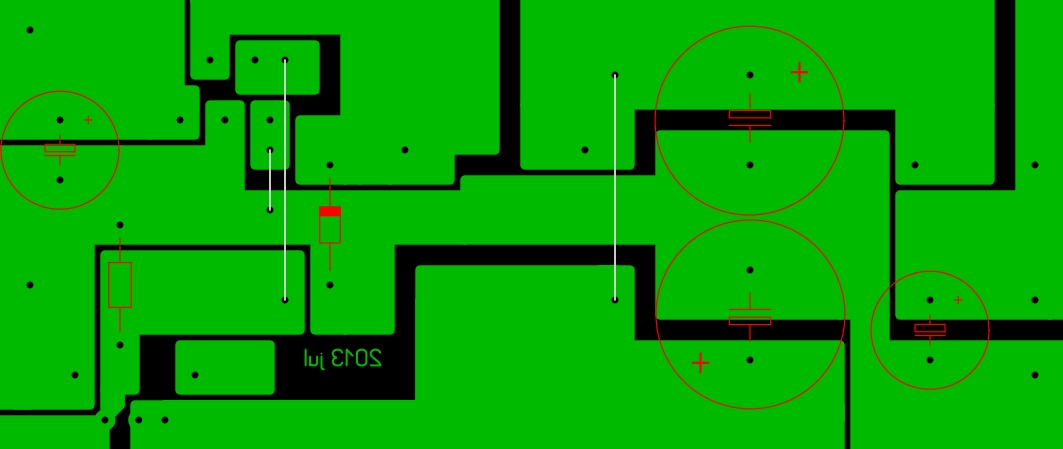

Am proiectat PCB-ul. :

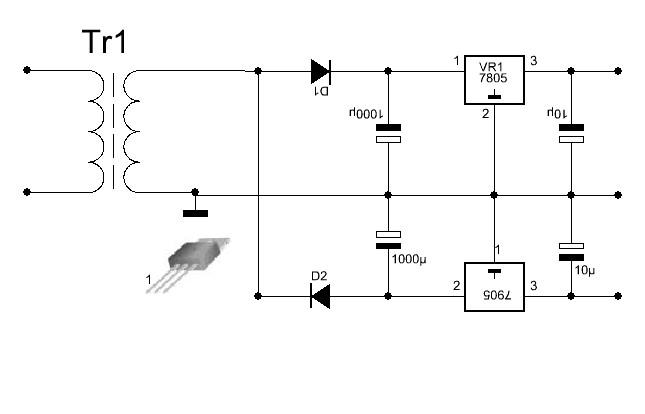

Am comandat voltampermetrul din China. Avea nevoie de 5 V, dar anterior instalasem doar un voltmetru simplu care necesita +/- 5 V. Iată schema circuitului pentru alimentarea voltmetrului :

Nu mai am nevoie de -5V, dar nu am mai schimbat placa veche.

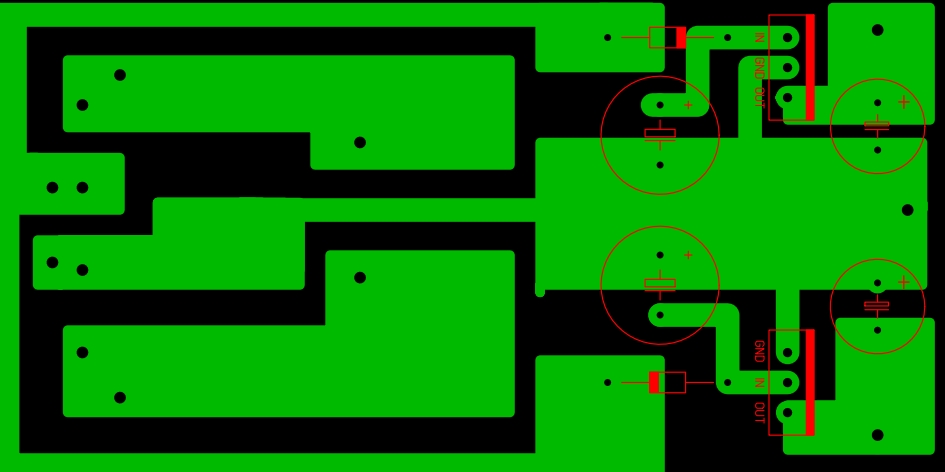

Iată și placajul imprimat :

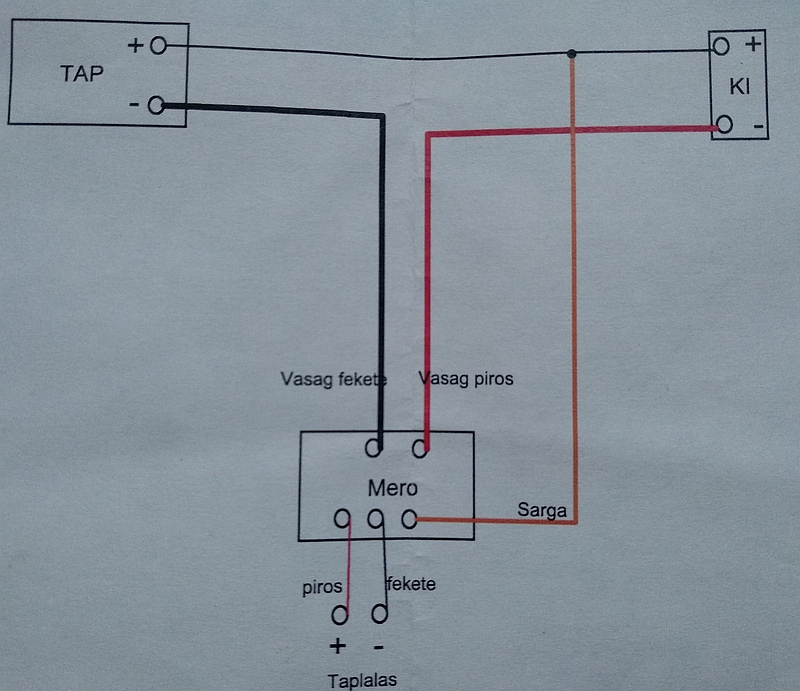

VoltAmpermetrul chinezesc trebuie alimentat în felul următor :

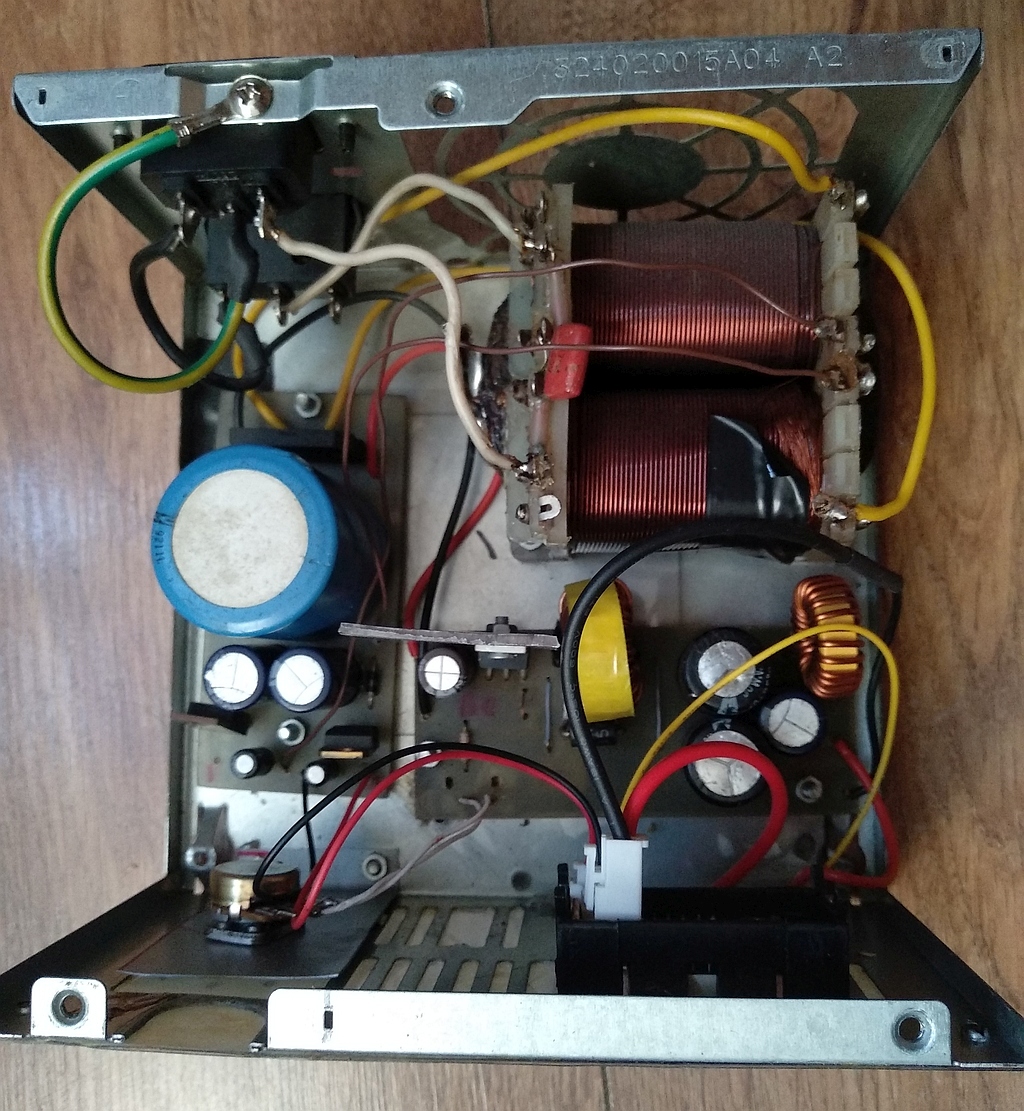

Așa arată finalul construcției. Puteți observa, că transformatorul de rețea este recuperat dintr-un televizor Sport.

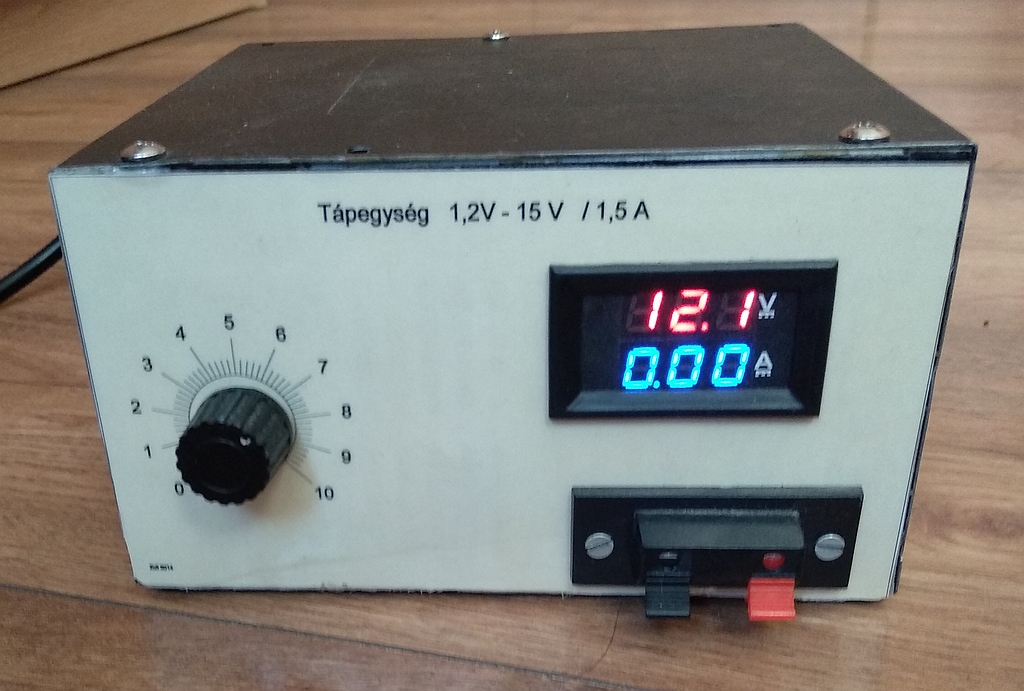

Și așa arată cînd este funcțional :
